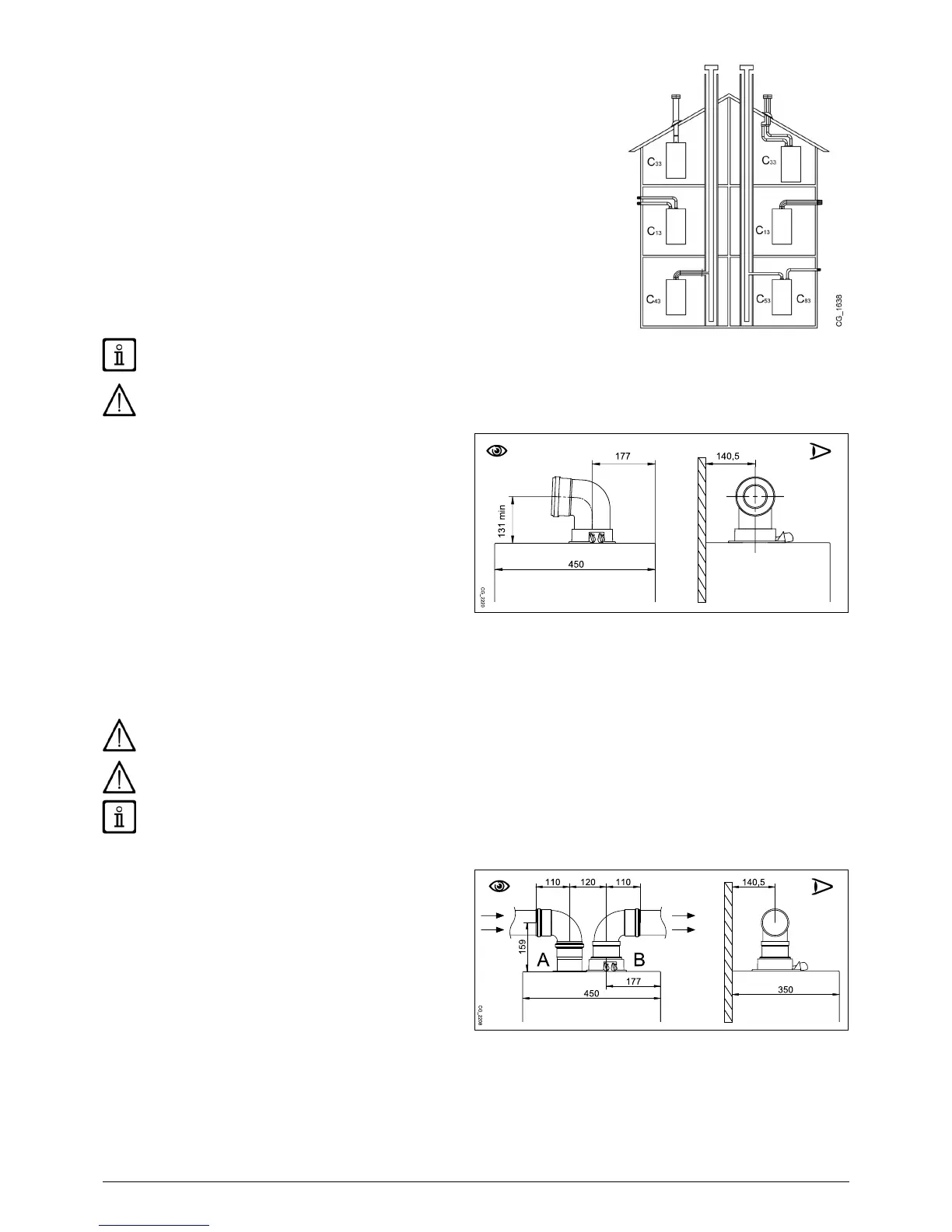

10. INSTALACE POTRUBÍ ODTAHU SPALIN A SÁNÍ
UPOZORNĚNÍ
C13, C33
C53
C63 100 Pa
1856-1.
C43, C83
Pro kvalitní instalaci doporučujeme používat příslušenství dodávané výrobcem.
Pro zaručení vyšší bezpečnosti provozu je nutné, aby byli výfuky spalin dobře upevněné ke zdi pomocí příslušných upevňovacích
svorek. Upevňovací svorky musí být umístěné ve vzdálenosti cca 1 metr jedna od druhé v blízkosti spojů.
10.1 KOAXIÁLNÍ ODKOUŘENÍ
Při vložení kolena 90° se zkracuje celková délka vedení odtahu spalin a sání o 1 metr.
Při vložení kolena 45° se zkracuje celková délka vedení odtahu spalin a sání o 0,5 metru.
První koleno 90° se nezapočítává do maximální možné délky.
Před upevněním šroubů se ujistěte, že potrubí je vloženo do těsnění v délce nejméně 45 mm od konce (viz obrázek na konci
návodu v příloze „SECTION“ D).
Je nutné dodržet minimální spádování vedení odtahu spalin směrem ke kotli, musí být 5 cm na metr délky.
NĚKTERÉ PŘÍKLADY INSTALACE ODTAHOVÝCH POTRUBÍ A PŘÍSLUŠNÉ POVOLENÉ DÉLKY NAJDETE NA KONCI NÁVODU
V PŘÍLOZE „SECTION“ D.
10.2 DĚLENÉ ODKOUŘENÍ
(BA
Při použití kolena o 90° se zkracuje celková délka potrubí o 0,5 metr.
Při použití kolena o 45° se zkracuje celková délka potrubí o 0,25 metr.
První koleno 90° není zahrnuto do výpočtu maximální délky odkouření.
