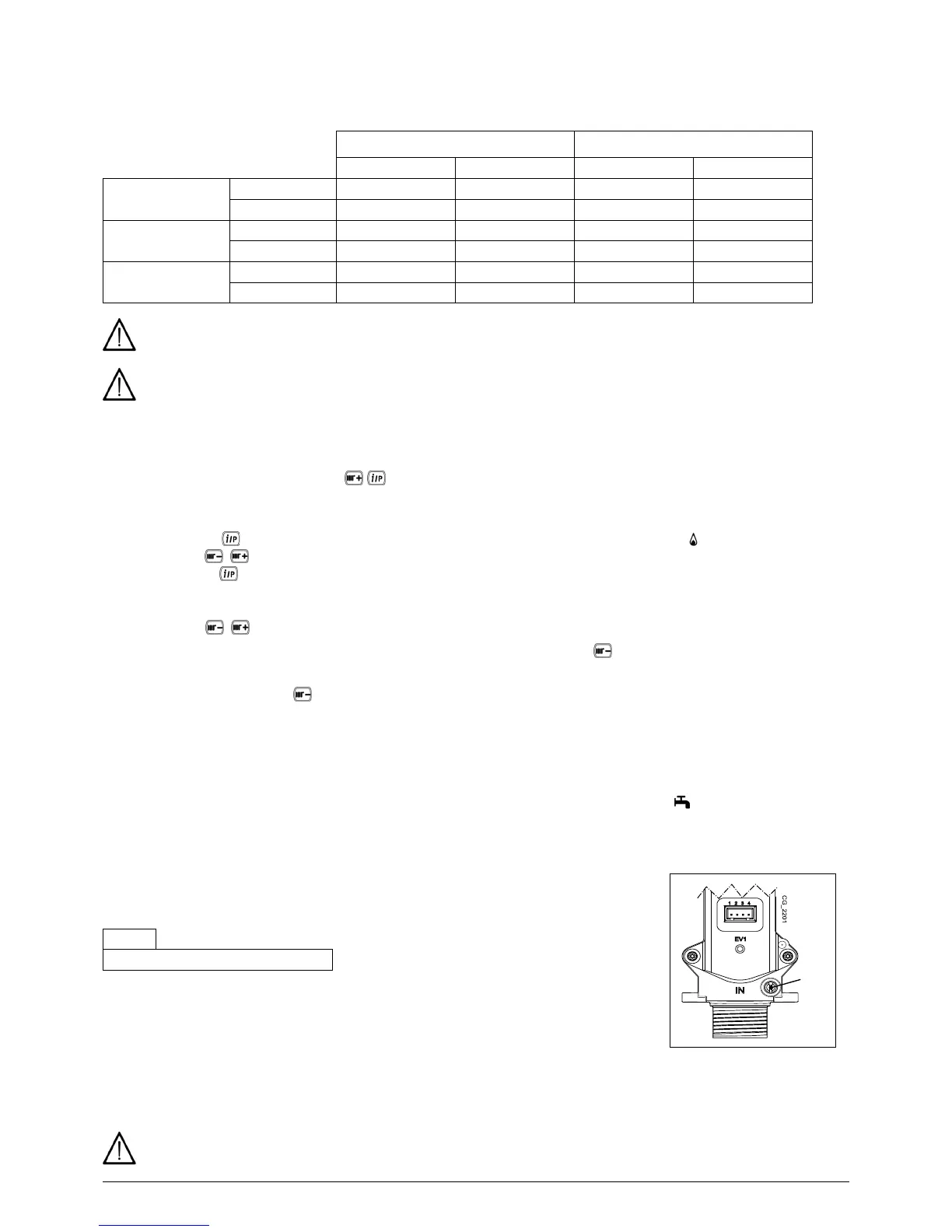

13
Sezione INSTALLATORE (it)
7219623.01 (1-04/15)
12.4 VERIFICA COMBUSTIONI (%)
Per il corretto funzionamento della caldaia il contenuto di CO
2
(O
2
) nelle combustioni deve rispettare il campo di tolleranza indicato
nella tabella che segue. Se il valore di CO
2
(O
2
di necessità sostituire gli elettrodi posizionandoli in modo corretto. Se il problema non si risolve è possibile utilizzare la funzione
di seguito descritta.
G20 G31
CO
2
% O
2
% CO
2
% O
2
%
Potenza massima
Valore nominale 8,7 5,4 10,0 6,0
Valore ammesso 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
Potenza di
accensione
Valore nominale 8,7 5,4 10,8 4,8
Valore ammesso 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1
Potenza minima
Valore nominale 8,8 5,2 10,0 6,0
Valore ammesso 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
La misura delle combustioni deve essere eseguita utilizzando un analizzatore regolarmente calibrato.
Durante il normale funzionamento la caldaia esegue dei cicli di autocontrollo delle combustioni. In questa fase è possibile
rilevare, per brevi periodi di tempo, dei valori di CO anche superiori a 1000 ppm.
FUNZIONE AGGIUSTAMENTO COMBUSTIONI (CO
2
% )
Questa funzione ha lo scopo di effettuare una parziale regolazione del valore di CO
2
%. La procedura è la seguente:
premere contemporaneamente i tasti per almeno 6 secondi. Quando la funzione è attivata il display visualizza per
qualche secondo la scritta “On” in seguito appare la riga di programma “304” alternata al valore % di potenza della caldaia
100
possibile effettuare un parziale aggiustamento del valore di CO
2
%
premere il tasto
00304
agire sui tasti
per abbassare o alzare il tenore di CO
2
(da -3 a +3).
premere il tasto
funzionare alla massima potenza in sanitario).
Questa procedura può essere utilizzata anche per regolare il tenore di CO
2
alla potenza di accensione e alla potenza minima
agendo sui tasti dopo il punto 5 della prodedura appena descritta.
Dopo avere salvato il nuovo valore (punto 5 della procedura), premere il tasto per portare la caldaia alla potenza di
accensione. Attendere che il valore di CO
2
sia stabile quindi procedere alla regolazione come descritto al punto 4 della
procedura (il valore di potenza è un numero <> 100 e <> 0) quindi salvare (punto 5).
premere nuovamente il tasto
per portare la caldaia alla potenza minima. Attendere che il valore di CO
2
sia stabile quindi
per uscire dalla funzione premere per almeno 6 secondi i tasti come descritto al punto 1.
12.5 FUNZIONE DI PRE-RISCALDO
La funzione di pre-riscaldo assicura un maggior comfort sanitario consentendo di usufruire istantaneamente di acqua calda ad un
valore di temperatura ottimale. La funzione si attiva al termine di un prelievo sanitario o dopo un certo intervallo di tempo. Quando
la funzione è attiva la caldaia è in funzione alla potenza minima e sul display lampeggia il simbolo .
13. VALVOLA GAS
In questo apparecchio non è necessario effettuare alcuna regolazione meccanica sulla valvola. Il sistema si autoadatta
elettronicamente.
Legenda valvola gas
Pi
Presa di pressione alimentazione gas
13.1 MODALITA DI CAMBIO GAS
Solo un Servizio di Assistenza Tecnica autorizzato può adattare la caldaia al funzionamento da gas NATURALE a GPL o viceversa.
Per eseguire la taratura si deve impostare il parametro P02
Al termine dell'operazione di cambio gas si raccomanda di evidenziare sulla targa matricola il tipo di gas usato.
Pi
