7219623.01 (1-04/15) 8
Sezione INSTALLATORE (it)
AVVERTENZE PRIMA DELL'INSTALLAZIONE
Le note ed istruzioni tecniche che seguono sono rivolte agli installatori per dar loro la possibilità di effettuare una perfetta
installazione. Le istruzioni riguardanti l’accensione e l’utilizzo della caldaia sono contenute nella parte destinata all’utente.Si fa
presente che le Norme Italiane che regolano l’installazione, la manutenzione e la conduzione degli impianti d’uso domestico a gas
sono contenute nei seguenti documenti:
Norme UNI-CIG 7129-7131 e CEI 64-8
Disposizioni dei Vigili del Fuoco, dell’Azienda del gas ed in specie i Regolamenti Comunali.
Questa caldaia può essere installata all'esterno in luogo parzialmente protetto. Per luogo parzialmente protetto si intende quello
in cui la caldaia non è esposta all'azione diretta delle precipitazioni atmosferiche (pioggia, neve, grandine, ecc.).
Inoltre, il tecnico installatore dev’essere abilitato all’installazione degli apparecchi per riscaldamento secondo il DM 22 gennaio
2008, n.37.
Oltre a ciò va tenuto presente che:
La caldaia può essere utilizzata con qualunque tipo di piastra convettrice, radiatore, termoconvettore, alimentati a due tubi o
monotubo. Le sezioni del circuito saranno, in ogni caso, calcolate secondo i normali metodi, tenendo conto della caratteristica
portata-prevalenza disponibile alla placca e riportata al paragrafo 16.
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto
potenziali fonti di pericolo.
La prima accensione deve essere effettuata dal Servizio di Assistenza Tecnica autorizzato, rilevabile dal foglio allegato.
Il mancato rispetto di quanto sopra comporta il decadimento della garanzia.
AVVERTENZA POMPA SUPPLEMENTARE
In caso di utilizzo di una pompa supplementare sull’impianto di riscaldamento, posizionare la stessa sul circuito di ritorno della
AVVERTENZA SOLARE
in caso di collegamento della caldaia istantanea (mista) ad un impianto con pannelli solari, la temperatura massima dell’acqua
sanitaria all’entrata della caldaia non deve essere superiore a 60°C.
Le parti dell’imballo (sacchetti in plastica, polistirolo ecc.) non devono essere lasciate alla portata dei bambini in quanto
potenziali fonti di pericolo.
9. INSTALLAZIONE DELLA CALDAIA
La gura della dima è disponibile alla ne del manuale nell' allegato "SECTION" C.
posizione degli attacchi idrici e gas presenti nella traversa inferiore della dima stessa. Assicurarsi che la parte posteriore della
caldaia (schienale) sia il più possibile parallelo al muro (in caso contrario spessorare la parte inferiore). E’ consigliabile installare,
sul circuito di riscaldamento, due rubinetti d’intercettazione (mandata e ritorno) G3/4, disponibili a richiesta, che permettono, in
caso d’interventi importanti, di operare senza dover svuotare tutto l’impianto di riscaldamento. Nel caso di impianti già esistenti e
nel caso di sostituzioni è consigliabile, oltre a quanto citato, prevedere sul ritorno alla caldaia ed in basso un vaso di decantazione
destinato a raccogliere i depositi o scorie presenti anche dopo il lavaggio e che nel tempo possono essere messi in circolazione.
Fissata la caldaia alla parete effettuare il collegamento ai condotti di scarico e aspirazione, forniti come accessori, come descritto
nei successivi capitoli. Collegare il sifone ad un pozzetto di scarico assicurando una pendenza continua. Sono da evitare tratti
orizzontali.
Non sollevare l'apparecchio facendo forza sulle parti in plastica come ad esempio il sifone e la torretta fumi.
Serrare con cautela gli attacchi idrici della caldaia (coppia massima 30 Nm).

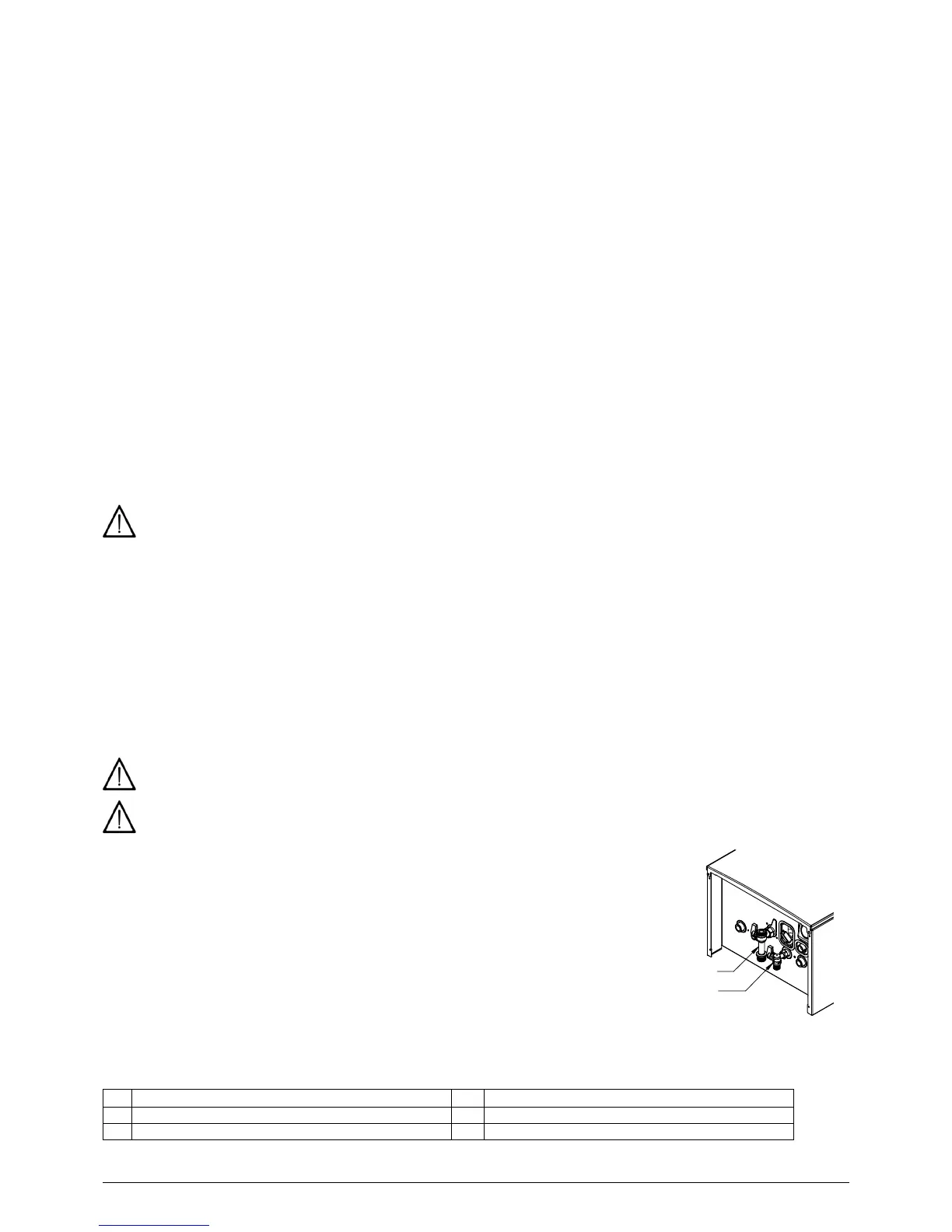

9.1 DOTAZIONI PRESENTI NELL'IMBALLO
Traversa sostegno caldaia
Rubinetto gas (1) e Rubinetto entrata acqua (2)
Tasselli 8 mm e viti a pressione
ACCESSORI forniti su richiesta: - rubinetti di mandata/ritorno riscaldamento e giunti telescopici.
9.2 DIMENSIONI DELLA CALDAIA
"SECTION" C.
A Scarico condensa D Entrata GAS
B Mandata impianto di riscaldamento E Entrata acqua fredda sanitaria / Caricamento impianto
C Mandata acqua calda sanitaria (G1/2”) / bollitore (G3/4”) F Ritorno impianto di riscaldamento
1
2
