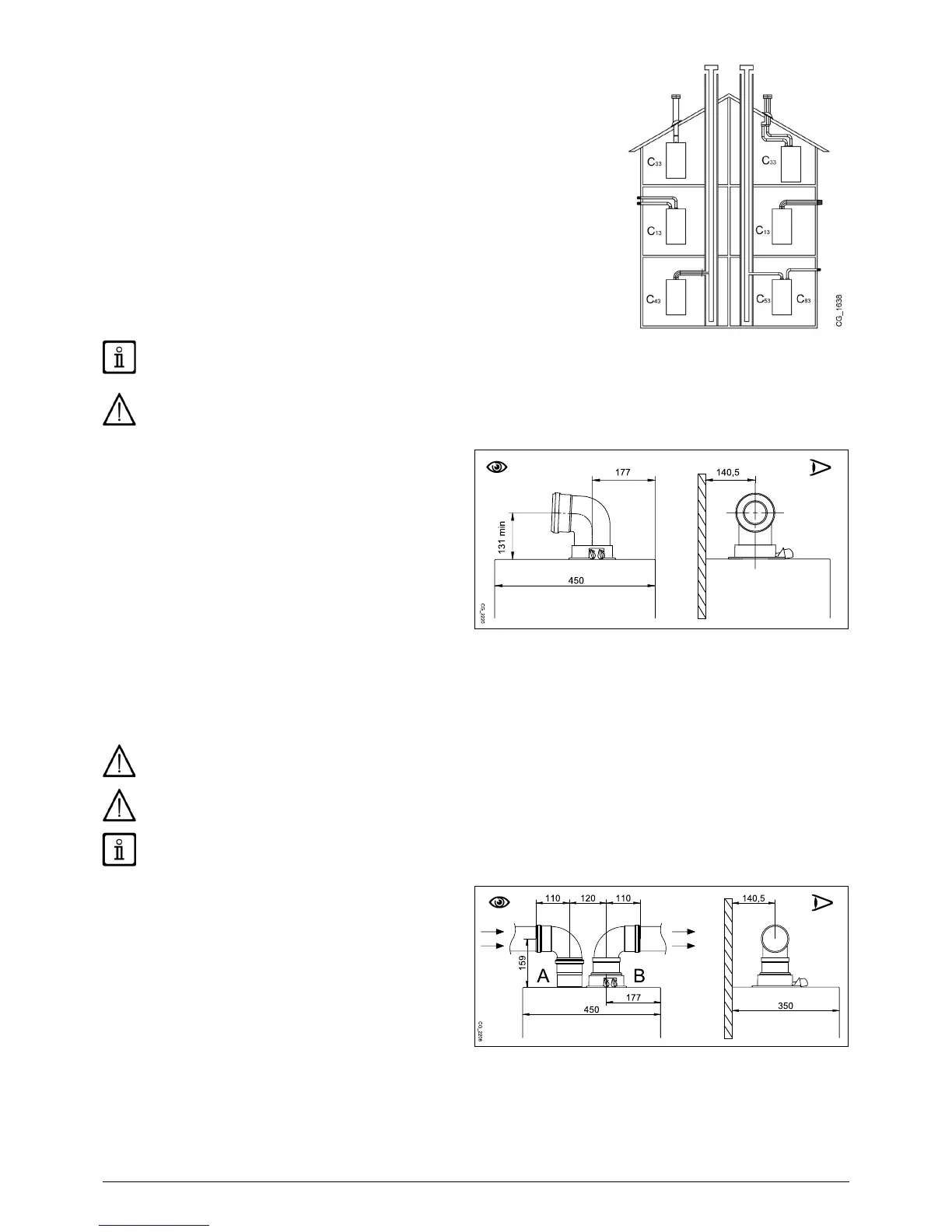

10. INSTALLAZIONE DEI CONDOTTI
accessori forniti dei quali successivamente è riportata una descrizione. La caldaia è,
all’origine, predisposta per il collegamento ad un condotto di scarico - aspirazione di tipo
coassiale, verticale o orizzontale. La caldaia può essere utilizzata anche con condotti
separati utilizzando l'accessorio sdoppiatore.
AVVERTENZE
C13, C33 I terminali per lo scarico sdoppiato devono essere previsti all’interno di un
quadrato di 50 cm di lato. Istruzioni dettagliate sono presenti assieme ai singoli accessori.
C53 I terminali per l’aspirazione dell’aria comburente e per l’evacuazione dei prodotti
C63 La massima perdita di carico dei condotti non deve superare i 100 Pa. I condotti
C43, C83 Il camino o canna fumaria utilizzata deve essere idonea all’uso.
Per una migliore installazione si consiglia di utilizzare gli accessori forniti dal
costruttore
Al ne di garantire una maggior sicurezza di funzionamento è necessario che i condotti di scarico fumi siano ben ssati al muro
mediante apposite staffe di ssaggio. Le staffe devono essere posizionate ad una distanza di circa 1 metro l'una dall'altra in
corrispondenza dei giunti.
10.1 CONDOTTI COASSIALI
Questo tipo di condotto permette lo scarico dei combusti e
permette di collegare la caldaia ai condotti di scarico-
aspirazione in qualsiasi direzione grazie alla possibilità di
curva supplementare in abbinamento al condotto coassiale o
In caso di scarico all’esterno il condotto scarico-aspirazione
deve fuoriuscire dalla parete per almeno 18 mm per permettere
il posizionamento del rosone in alluminio e la sua sigillatura
L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 1 metro.
L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,5 metri.
La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
Fissare i tubi di aspirazione con due viti zincate Ø 4,2 mm e aventi lunghezza massima di 19 mm.
Prima di ssare le viti, assicurarsi che il tubo sia inserito all'interno della guarnizione per almeno 45 mm dalla sua estremità
(vedere le gure alla ne del manuale nell'allegato "SECTION" D).
La pendenza minima verso la caldaia del condotto di scarico deve essere di 5 cm per metro di lunghezza.
ALCUNI ESEMPI D'INSTALLAZIONE DEI CONDOTTI DI SCARICO, E LE RELATIVE LUNGHEZZE AMMESSE, SONO
DISPONIBILI ALLA FINE DEL MANUALE NELL' ALLEGATO "SECTION" D.
10.2 CONDOTTI SEPARATI
Questo tipo di condotto permette lo scarico dei combusti
L’aspirazione dell’aria comburente può essere effettuata
in zone diverse rispetto a quelle dello scarico. L’accessorio
sdoppiatore, fornito come accessorio, è costituito da un
raccordo riduzione scarico 80 (B) e da un raccordo aspirazione
aria (A). La guarnizione e le viti del raccordo aspirazione aria
da utilizzare sono quelle tolte in precedenza dal tappo.
scarico e di aspirazione adattandolo alle diverse esigenze.
Essa può essere utilizzata anche come curva supplementare
L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 0,5 metri.
L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,25 metri.
La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.
