51

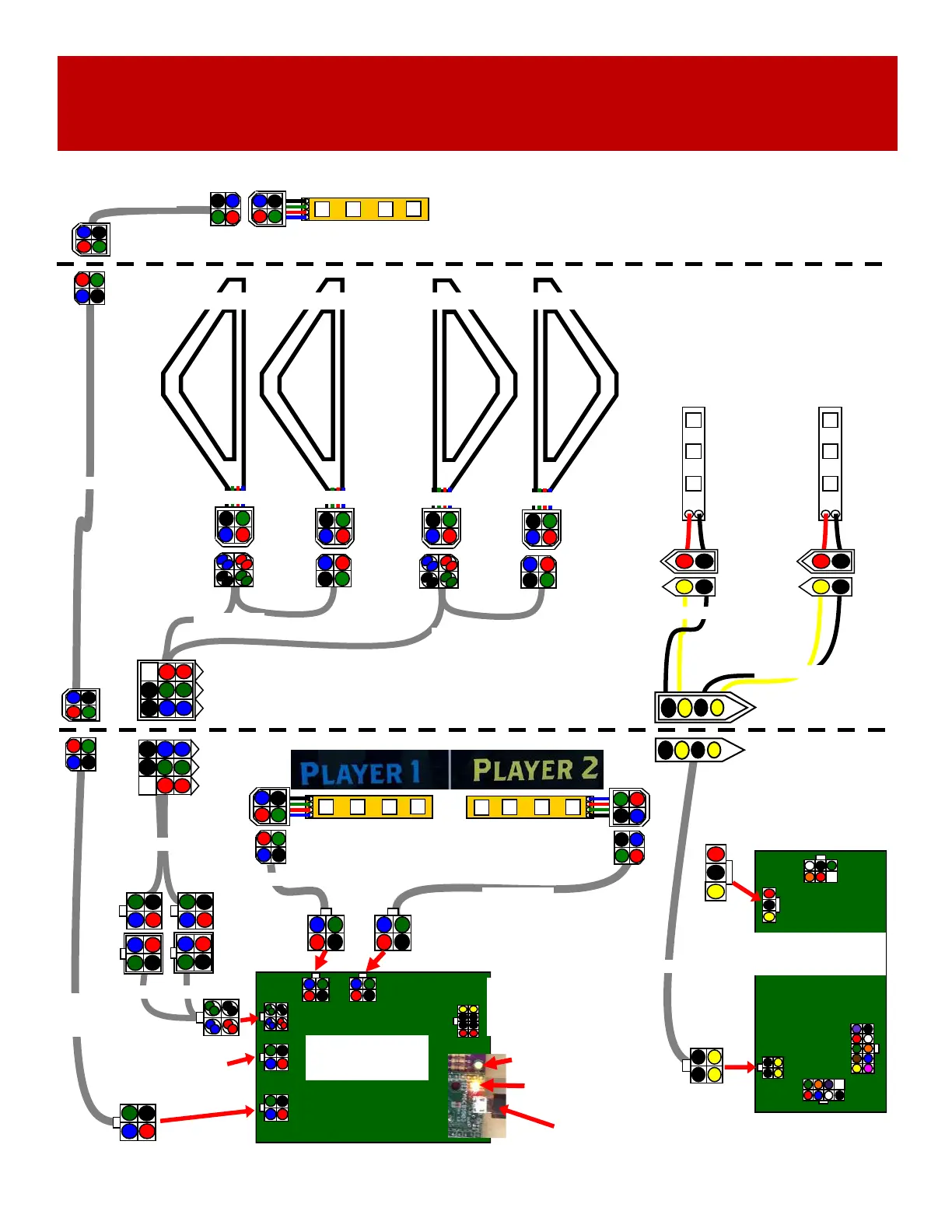

GAME LIGHTING WIRING DIAGRAM
For games manufactured after July 2022
Front Console
Rear Section
Middle Section
Middle Section
AACB29000
Control Board
AACE29010
From Power
Dist Board
AACE29048
Side Cage
Stick Light
+ -
AACE29041
AACE29048
Side Cage
Stick Light
+ -
AACE29017
AACE29017
AACE29075
AACE29060
Left Side Arrow LED’s
Right Side Arrow LED’s
AACE29060
AACE29044
AACE29044
AACE29044
AACE29044
AACE29069 To
Safety Wall LED’s
AACE29059
AACE29078
AACE29073
Target
LED’s
AACE29046
Left Console LED’s
AACE29046
Right Console LED’s
AACE29020
AACE29020
AACB8001-HH
Light Board
AACE29011
Power In
from Power
Dist. Board
A5CBL5900
USB communication
to motherboard
Red and Yellow
Communication LEDs ON
Green Power LED Flashing
AACE29077
Lights behind Target Area
AACE29074
