30
Installation BRS20/22/30/32/40/42/50/52
Release
12
01/2022
1.3 Device views

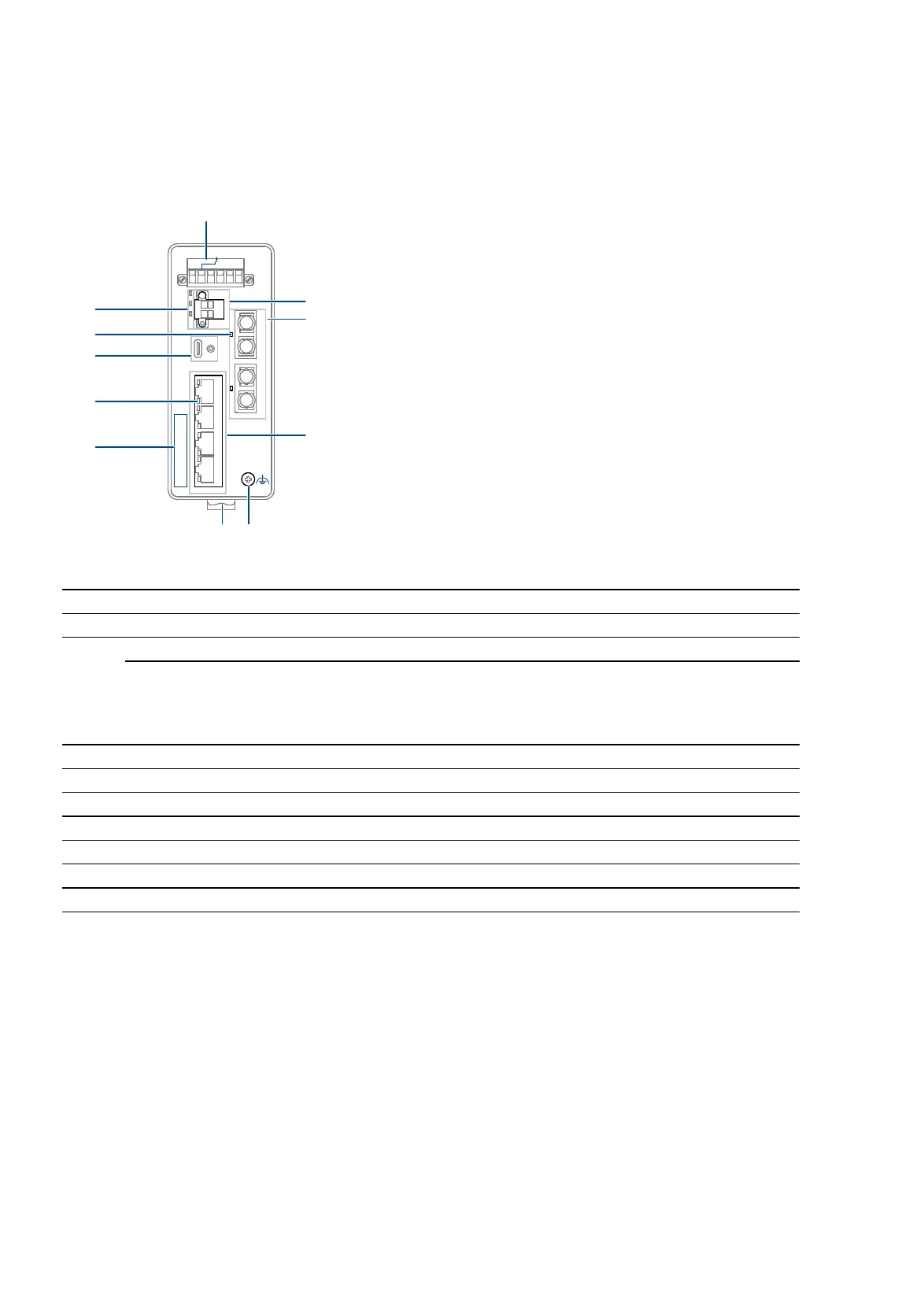

1.3.1 Front view
Example of a device variant with 4 ... 6 ports without PoE
1 6-pin terminal block with screw lock for redundant power supply and signal contact
2 2-pin terminal block with screw lock for the digital input
3 depending on device variant
SFP slot for 100 Mbit/s F/O connections
DSC or DST singlemode socket for 100 Mbit/s fiber optic connections
DSC or DST multimode socket for 100 Mbit/s fiber optic connections
Not present
4 RJ45 socket for 10/100 Mbit/s Twisted pair connections
5 Grounding screw
6 Rail lock slide for DIN rail mounting
7 Label area for IP address
8, 10 LED display elements for port status
9 USB-C interface
11 LED display elements for device status
1
2
3
4
5
6
ACA
Status
Power
Input
+
-
z
z
RELAY
0V 0V+24V(P1) +24V(P2)
IP-ADDRESS
USB
x
BRS20
