Italiano
16

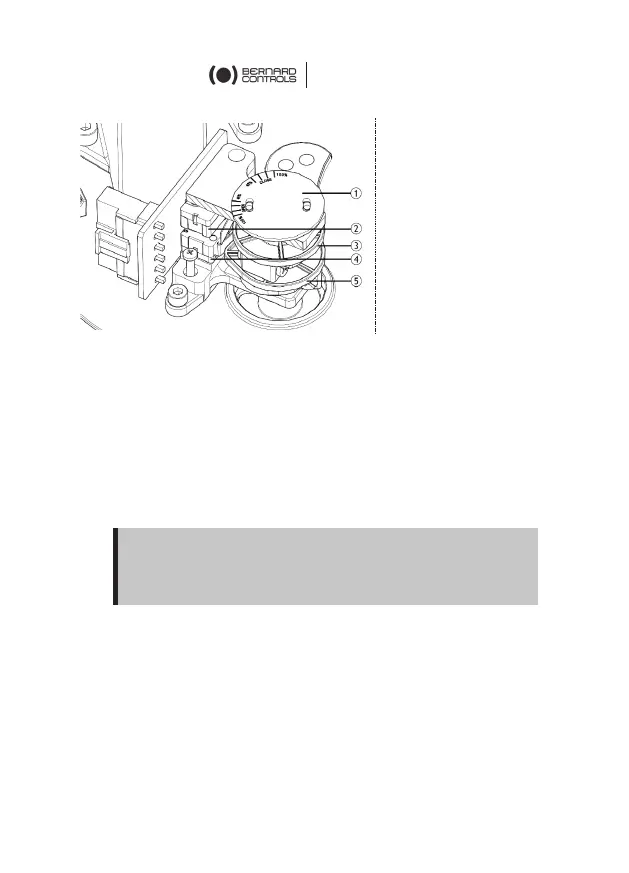

5 –Camma di direzione
oraria
4 –Interruttore di senso
orario
3 –Camma di direzione
antiorario
2 –Interruttore di senso
antiorario
1 –Disco con scala per
settaggio coppia
Il limitatore della coppia è innescato come in fig.(3) e (5), le camme
innescano i loro interruttori corrispondenti come in fig.(2) e (4) si
inverte quando ruotano.
Il disco per il settaggio della coppia fig.(1) permette di regolare il
limite della coppia per entrambe le direzioni. È possibile settarla tra
il 40% e il 100% della coppia massima che si può ottenere
dall’attuatore.
Per regolare la coppia, impostare la frecciadella camma in modo
che corrisponda alla percentuale di coppia desiderata.
Il disco della coppia è un’impostazione di fabbrica ed è un
riferimento per la regolazione delle camme. Non modificare la sua
posizione o non sarai più in grado di regolare in modo accurato il
limitatore della coppia.
