4. ACCIONAMIENTO MANUAL

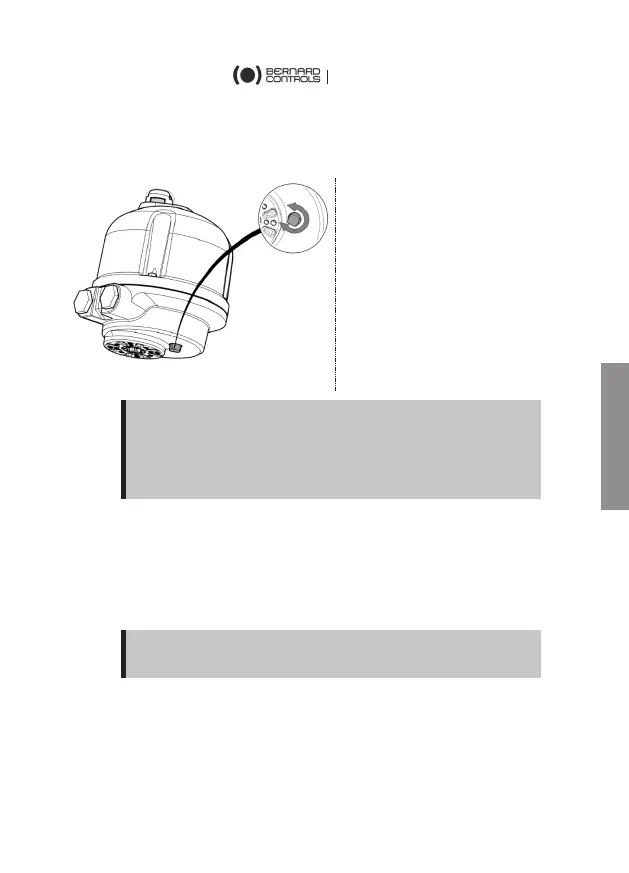

Puede accionar el actuador
manualmente
utilizando
el
cuadrado de
conducción bajo el
actuador.
dirección opuesta a la
rotación aplicada.
El tamaño del cuadrado es
10mm.
!
• Tenga cuidado de no dañar el actuador durante el
funcionamiento manual.
No aplique un par de torsión mayor que 6N.m al cuadrado.
• Compruebe el indicador al accionar el actuador con
accionamiento manual para evitar que se produzcan
5. CONEXIÓN ELÉCTRICA Y PRUEBAS
Consulte los diagramas de cableado al final de este documento y
siga los números de los terminales para realizar el cableado
eléctrico en los conectores enchufables (o en los terminales en
caso de conexión directa).
!
Asegúrese de no cablear la fuente de alimentación CA en los
terminales A, B, C o la fuente de alimentación CC en los
terminales 1, 2, 3, eso dañará la tarjeta.
