Camme di limite di viaggio e camme di segnalazione
Su attuatore AQL, si dispone di 4
camme con 2 funzioni diverse:
• Le camme di limitazione di viaggio
hanno tagliato l'alimentazione quando
attivano gli interruttori corrispondenti
ad una posizione finale.
• Le camme di segnalazione non sono
cablate per impostazione predefinita. È’
possibile utilizzarle per indicare quando
l'attuatore si avvicina ad una posizione
finale.
Le camme di segnalazione devono essere impostate per
raggiungere il rispettivo interruttore prima che le camme di
limitazione di corsa fanno.
Se l'attuatore viene fornito montato su una valvola, le
seguenti impostazioni dovrebbero essere state. eseguite
dal fornitore della valvola.
Impostazione delle camme (AQ1L & AQ3L)
AQ1L & AQ3L hanno fermi meccanici fissi. L’ impostazioni del
limite di viaggio sono effettuate solo con camme.
Come regolare le camme per entrambe le direzioni
1. Portare l'attuatore in posizione di corsa in senso orario.
2. Impostare la camma corrispondente al finecorsa di corsa in
senso orario.
Se l'interruttore di segnalazione in senso orario è cablato:
3. Azionare manualmente l'uscita in senso antiorario con
l'azionamento manuale.
4. Impostare la camma corrispondente al commutatore di
segnalazione in senso orario.
5. Azionare l'attuatore nella posizione del limite di corsa in
senso antiorario.
6. Ripetere l’ impostazioni da 2 a 4 in senso antiorario.
44

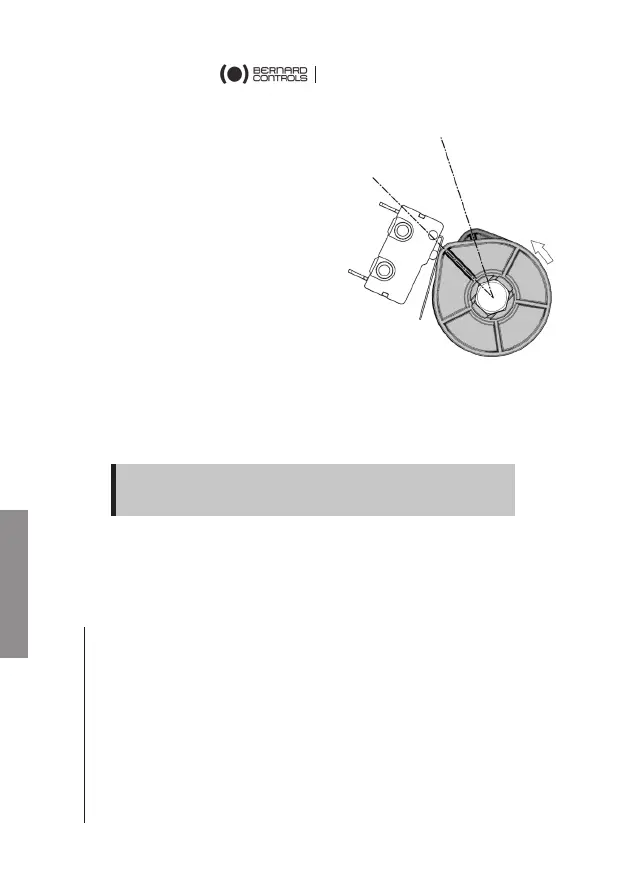

Segnalazione
