Italiana
6

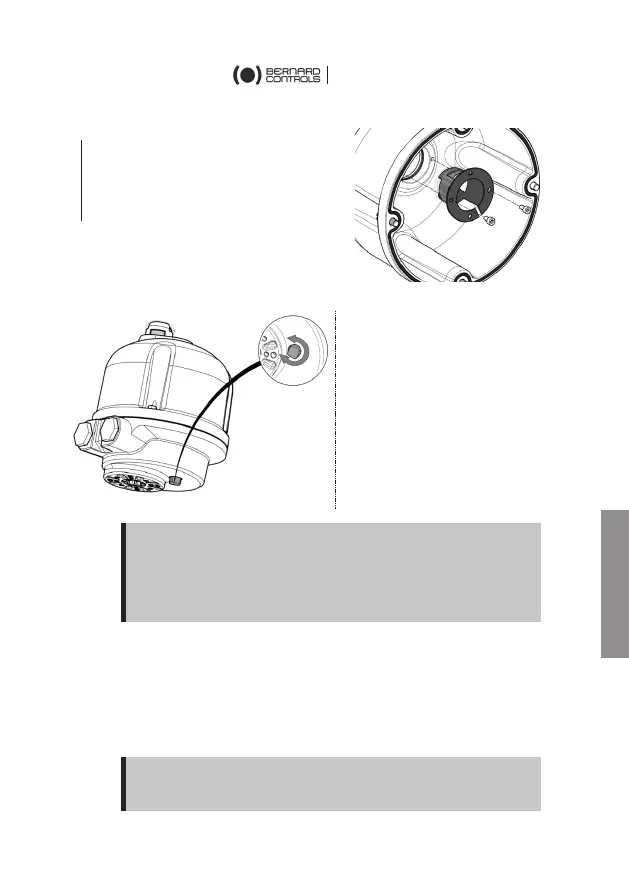

Come cambia orientazione tappo
1. Smontare il coperchio e il tappo.
2. Ruotare il tappo di 90°.
3.
Rimontare il tappo e il
coperchio.
4. PERCORSO SOPRA
MANUALE
È’ possibile azionare
manualmente l'attuatore
utilizzando il quadrante di
comando sotto l'attuatore.
L'uscita torna nella
direzione opposta alla
rotazione applicata.
La dimensione quadrata è
di 10 mm.
!
• Fare attenzione a non danneggiare l'attuatore durante il
funzionamento manuale. Non applicare una coppia
superiore a 6N-m alla piazza.
•
Controllare l'indicatore quando si guida l'attuatore con
l'azionamento manuale per evitare che si raggiungano arresti
5. COLLEGAMENTO ELETTRICO E PROVE
Fare riferimento agli schemi elettrici alla fine di questo documento
e seguire la numerazione dei terminali per eseguire i collegamenti
elettrici ai connettori a spina (o ai morsetti in caso di collegamento
diretto).
!
Assicurarsi di non alimentare l'alimentazione AC sui
morsetti A, B, C o alimentazione DC su morsetti da 1, 2,
3 che danneggiano la scheda.
41
