Bernard Controls AQL Series User Manual

Deutsch
7
5 ELEKTRISCHE ANSCHLÜSSE UND
PRÜFUNGEN
Beachten Sie bitte die Schaltpläne am Ende dieses Dokuments, sowie
die Klemmennummerierungen, um die elektrischen Anschlüsse an
den Steckverbindern (oder an den Klemmen bei direkter Verbindung)
durchzuführen.
!

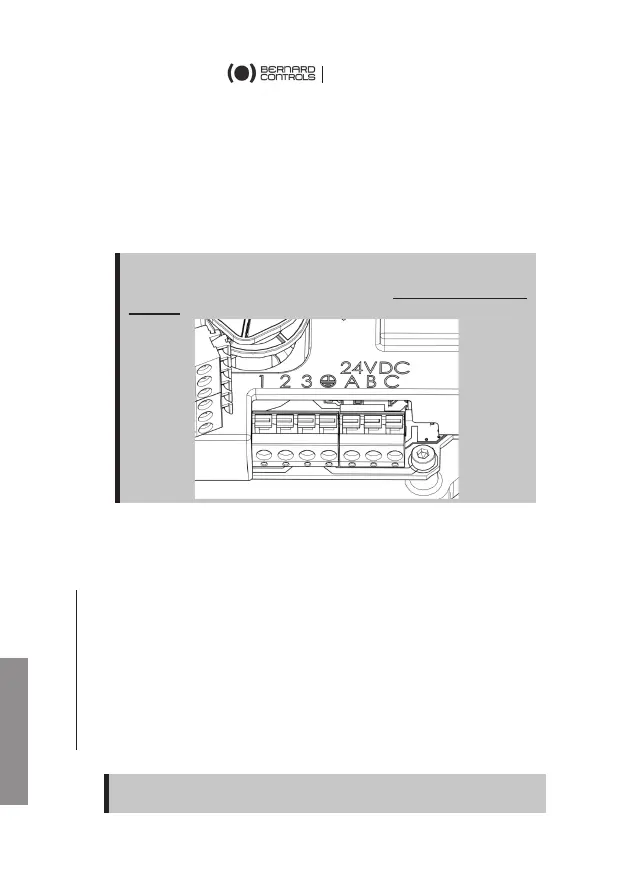

Achten Sie darauf, dass die Netzspannung nicht an den
Anschlüssen A, B, C oder eine Gleichspannung nicht an den
Klemmen 1, 2, 3 angeschlossen wird, d
ies beschädigt die
Platine.
Überprüfung nach der Verkabelung
Sobald die Verdrahtung des Stellantriebs durchgeführt ist, müssen
folgende Punkte geprüft werden:
1.
2.
Stellen Sie sicher, dass die Versorgungsspannung mit
der Angabe auf dem Aufkleber an der Antriebsseite
übereinstimmt. Überprüfen Sie, ob alle Steckverbinder und
Kabelverschraubungen richtig angezogen sind.
3. Bewegen Sie das Ventil mit der Handnotbetätigung in eine
Zwischenstellung.
4. Betätigen Sie elektrisch die Öffnungs- und Schließrichtung und
prüfen Sie, ob sich der Stellantrieb in die richtige Richtung
dreht und an der gewünschten Position stoppt.

Verwenden Sie niemals ein rotierendes Werkzeug, um den
Stellantrieb manuell zu fahren.
54
