la salida del actuador.
1. Afloje la tuerca correspondiente al tope mecánico en sentido
horario y gire el tope mecánico 2 vueltas hacia atrás.
2. Conduzca el actuador a la posición de límite de recorrido en
sentido horario.
3. Ponga el tope mecánico en el sentido horario en contacto con el
manguito de salida y gírelo 1,5 vueltas.
4. Vuelva a apretar la tuerca para mantener el tope mecánico en
posición.
5. Ajuste la leva correspondiente al final de carrera del sentido
horario.
Si el interruptor de señalización en sentido horario está cableado:
6. Conduzca ligeramente la salida en el sentido antihorario
utilizando el accionamiento manual.
7. Ajuste la leva correspondiente al interruptor de señalización en
sentido horario.
8. Afloje la tuerca correspondiente al tope mecánico en sentido
antihorario y gire el tope mecánico 2 vueltas hacia atrás.
9. Conduzca el actuador a la posición límite de recorrido en sentido
antihorario.
10. Vuelva a ajustar los pasos 3 a 7 en el sentido antihorario.
7. COMANDO ANALÓGICO PROPORCIONAL
(OPCIÓN)
El comando
analógico
proporcional permite
conducir la
válvula a
posiciones intermedias.

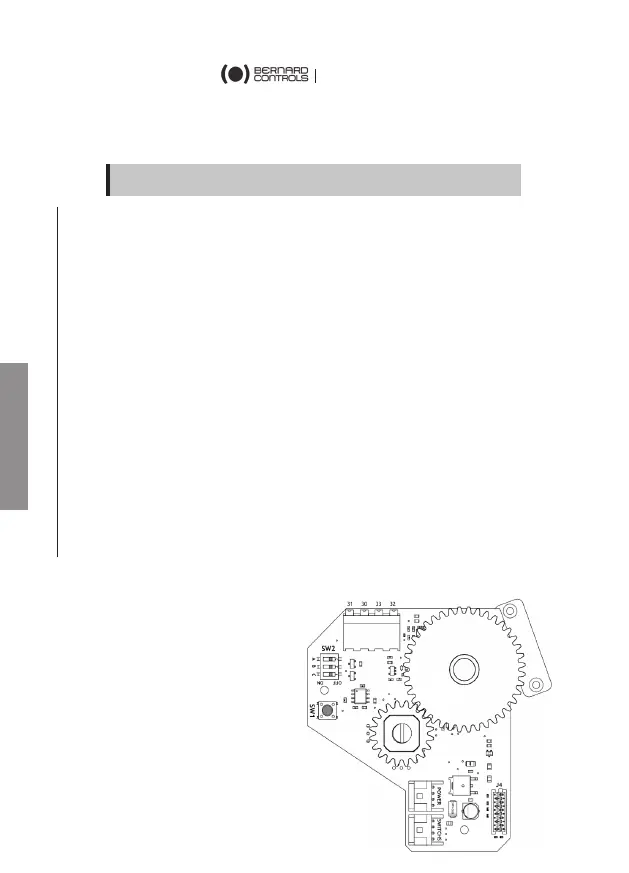

La tarjeta electrónica es pre
ajustada en fábrica.
Realice el cableado eléctrico de
acuerdo con el diagrama de
cableado del actuador.
