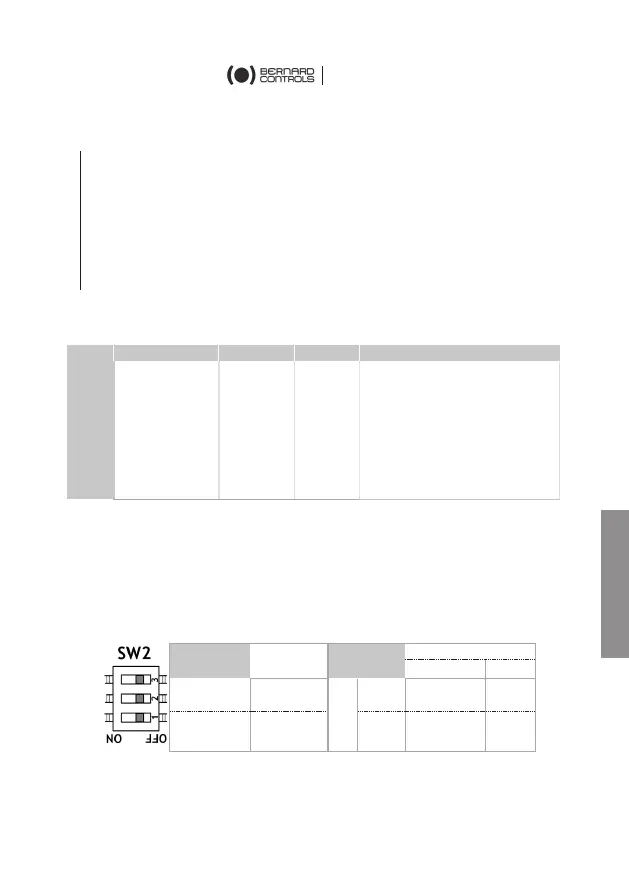

Come eseguire l'impostazione della scheda
1. Premere per 5 secondi il pulsante SW1 situato sulla scheda.
Il LED giallo lampeggia mentre l'installazione è in corso e si
illumina acceso quando l'impostazione è completata.
2. Controllare l'impostazione eseguendo alcune operazioni in
senso orario e in senso antiorario.
Se il LED continua a lampeggiare dopo il processo automatico,
indica i seguenti errori:
I tempi lampeggiano
2
3
4
5
La
configurazione
non è stata
caricata
correttamente
Il segnale
4/20 mA
viene perso
L'attuator-
e
è
bloccato
durante il
viaggio
• La direzione di
rotazione non è
corretta
• L'attuatore ha ottenuto una
posizione fuori limiti di
corsa
• L'attuatore sta
pompando
Come impostare la direzione di chiusura e la posizione di riserva
È possibile utilizzare i dip switch SW2 per impostare la direzione di chiusura
(dip switch 1) e la posizione di fallback (dip switch 2 & 3) nel caso in cui il
segnale si perde.
Questa impostazione deve essere fatta con spegnimento.
Direzione di
chiusura
1
Posizione di
riserva
3
ON
OFF
ON
Senso orario
2
ON
Stayput
Chiuso
OFF
Antiorario
OFF
Aperto
Stayput
