BFT Espas 20I - Esquema de Conexión

113 - Espas 20I
D812913 10598_02
ESPAÑOL
Bornes Descripción Bornes Descripción
PE, L, N Línea de alimentación 230Vac.
Prestar mucha atención a la -
jación de los 2 cables en cada uno
de los 2 bornes.
11 Contacto Comœn Final de
Carrera barrera
N1 QG1 Alimentación semáforo
12
(1)
Contacto inhibición estación
N.O. K1 Luz roja semáforo
13
(1)
Contacto inhibición estación
N.C K1 Luz verde semáforo
14
(2)
Contacto tránsito en curso
4 Contacto N.O. Abrir barrera
15
(2)
Contacto tránsito en curso
5 Contacto N.O. Cerrar barrera
16
(3)
Contacto solicitud paso
6 Contacto Común Abrir
17
(3)
Contacto solicitud paso
7 Contacto Común Cerrar 18 Espira de presencia
8 Contacto N.C. Stop 19 Espira de presencia
9 Contacto Común Stop 20 Espira de seguridad
10 Contacto N.O. Final de carrera
barrera
21 Espira de seguridad
(1) Cerrando el contacto 12-13 la estación está inhibida. Se usa, por ejemplo, cuando hay que respetar
una precedencia.
(2) Salida open collector 50mA 24V. Se activa cuando la barrera se abre tras una solicitud de tránsito
aceptada (ticket válido o retirado correctamente, abono válido). Esta salida se utiliza para el sistema de
conteo de plazas Sacs (KIT CAPACIDAD).
(3) Salida open collector 50mA 24V Se activa cuando se ocupa la espira de presencia.

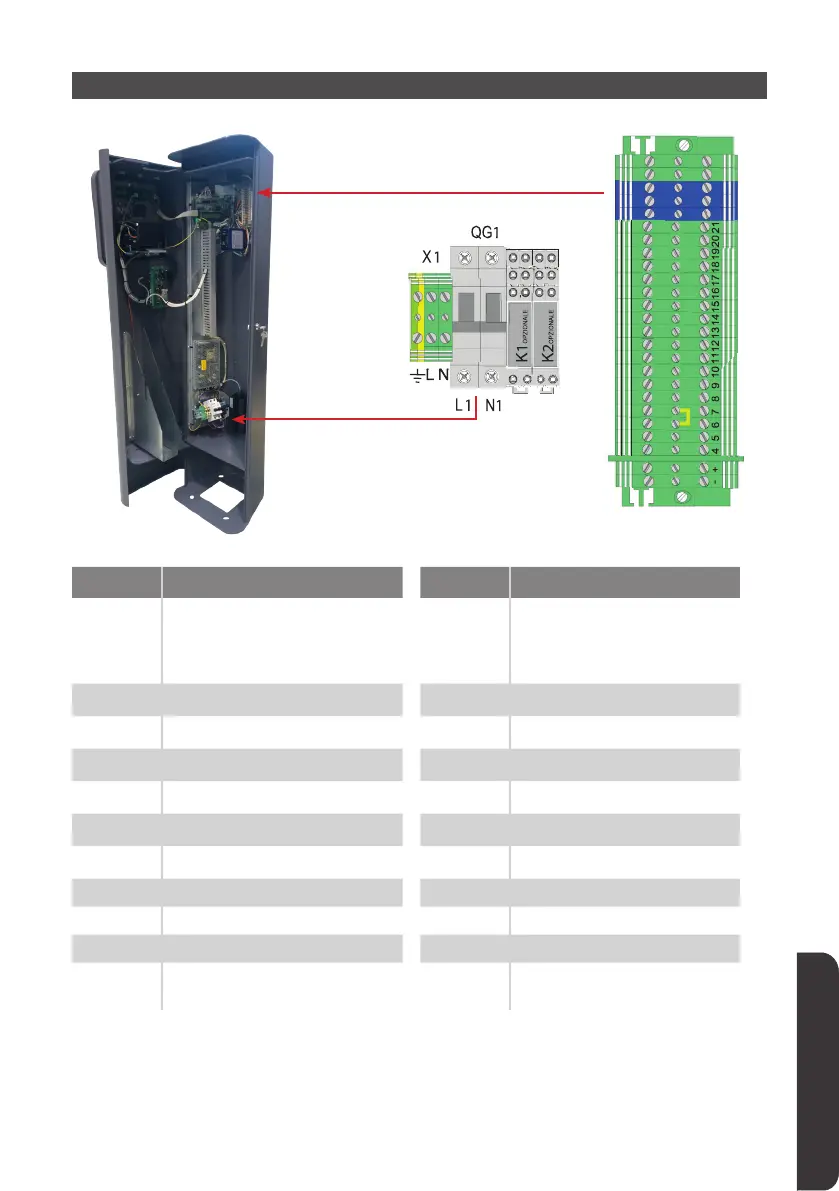

12.1 - ESQUEMA DE CONEXIÓN
