BFT Espas 20I - Schéma de Branchement

65 - Espas 20I
D812913 10598_02
FRANÇAIS
Bornes Description Bornes Description
PE,L, N Ligne d’alimentation 230V ca
Faites très attention lorsque vous
xez les 3 câbles sur chacune des 3
bornes sur chacune des 3 bornes.
11 Contact Commun Fin de course
barrière
N1 QG1
Alimentation feu tricolore
12
(1)
Contact désactivation station
N.O. K1
Lumière rouge feu tricolore
13
(1)
Contact désactivation station
N.C. K1
Lumière verte feu tricolore
14
(2)
Contact passage en cours
4 Contact N.O Ouvrir barrière
15
(2)
Contact passage en cours
5 Contact N.O Fermer barrière
16
(3)
Contact demande passage
6 Contact Commun Ouvrir
17
(3)
Contact demande passage
7 Contact Commun Fermer 18 Spire présence
8 Contact N.F. Arrêt 19 Spire présence
9 Contact Commun Arrêt 20 Spire de sécurité
10 Contact N.O. Fin de course bar-
rière
21 Spire de sécurité
(1) SI vous fermez le contact 12-13 la station est désactivée. Cela sert par exemple lorsqu’l y a une priorité
à respecter.
(2) Sortie open collector 50mA 24V S’active lorsque la barrière s’ouvrer à la suite d’une demande de pas-
sage acceptée (ticket valide ou retiré correctement, abonnement valide). Cette sortie est utilisée pour
le système de décompte des places Sacs (KIT CONTENANCE).
(3) Sortie open collector 50mA 24 V. S’active lorsque la spire de présence est occupée.

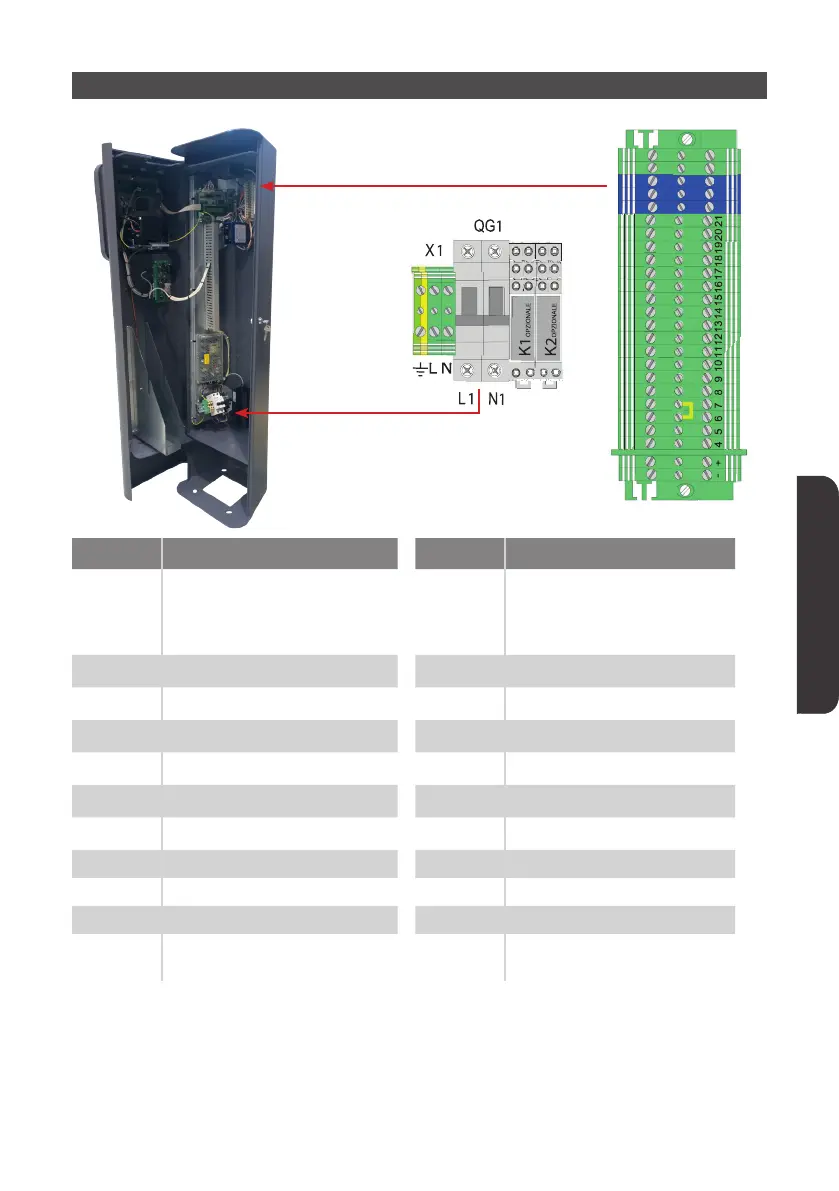

12.1 - SCHÉMA DE BRANCHEMENT
