BFT Espas 20I - Anschlussplan

89 - Espas 20I
D812913 10598_02
DEUTSCH

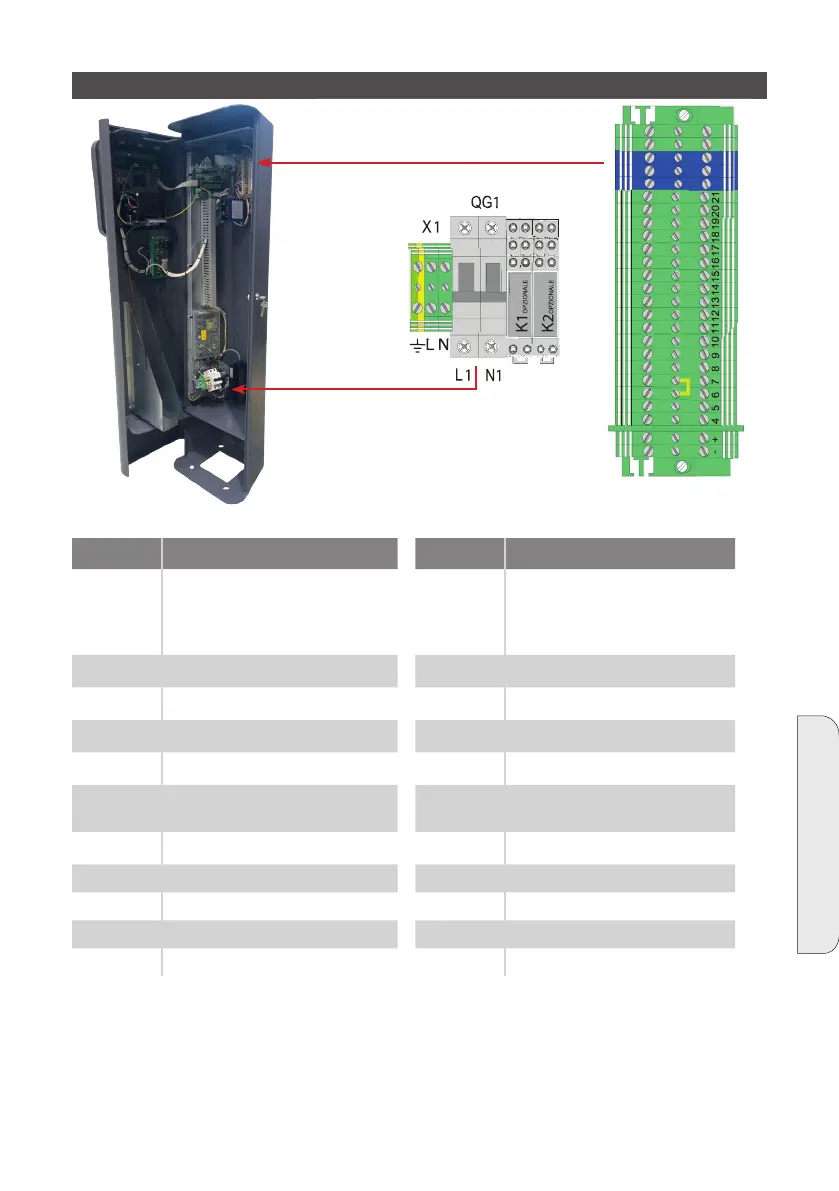

Klemmen
Beschreibung
Klemmen
Beschreibung
PE,L, N Stromversorgung 230 Vac.
Achten Sie in besonderer Weise
auf die Befestigung der drei
Kabel an den drei Klemmen.
11 Gemeinsamer Kontakt End-
schalter Schranke
N1 QG1
Stromversorgung Ampel
12
(1)
Kontakt Sperrung Station
N.O. K1
Rotes Licht Ampel
13
(1)
Kontakt Sperrung Station
N.C. K1
Grünes Licht Ampel
14
(2)
Kontakt Durchfahrt
4 Einschaltglied Schranke önen
15
(2)
Kontakt Durchfahrt
5 Einschaltglied Schranke
schließen
16
(3)
Kontakt Anforderung Durch-
fahrt
6 Gemeinsamer Kontakt Önen
17
(3)
Kontakt Anforderung Durchfahrt
7 Gemeinsamer Kontakt Schließen 18 Schleife Anwesenheit
8 Ausschaltglied Stopp 19 Schleife Anwesenheit
9 Gemeinsamer Kontakt Stopp 20 Sicherheitsschleife
10 Einschaltglied Endschalter Schranke 21 Sicherheitsschleife
(1) Durch Schließen des Kontakts 12-13 wird die Station gesperrt. Wird zum Beispiel eingesetzt, wenn eine
Vorfahrt geachtet werden muss.
(2) Ausgang Open Collector 50 mA - 24 V. Wird aktiviert, wenn sich die Schranke nach einer angenommenen
Anforderung Durchfahrt önet (Parkschein gültig oder ordnungsgemäß entnommen, Abonnement gültig).
Dieser Ausgang wird vom Parkplatzzählsystem Sacs verwendet (KIT KAPAZITÄT)
(3) Ausgang Open Collector 50 mA - 24 V Wird aktiviert, wenn die Schleife Anwesenheit angesprochen wird.
12.1 - ANSCHLUSSPLAN
