15 - Espas 20I
D812913 10598_02
ITALIANO

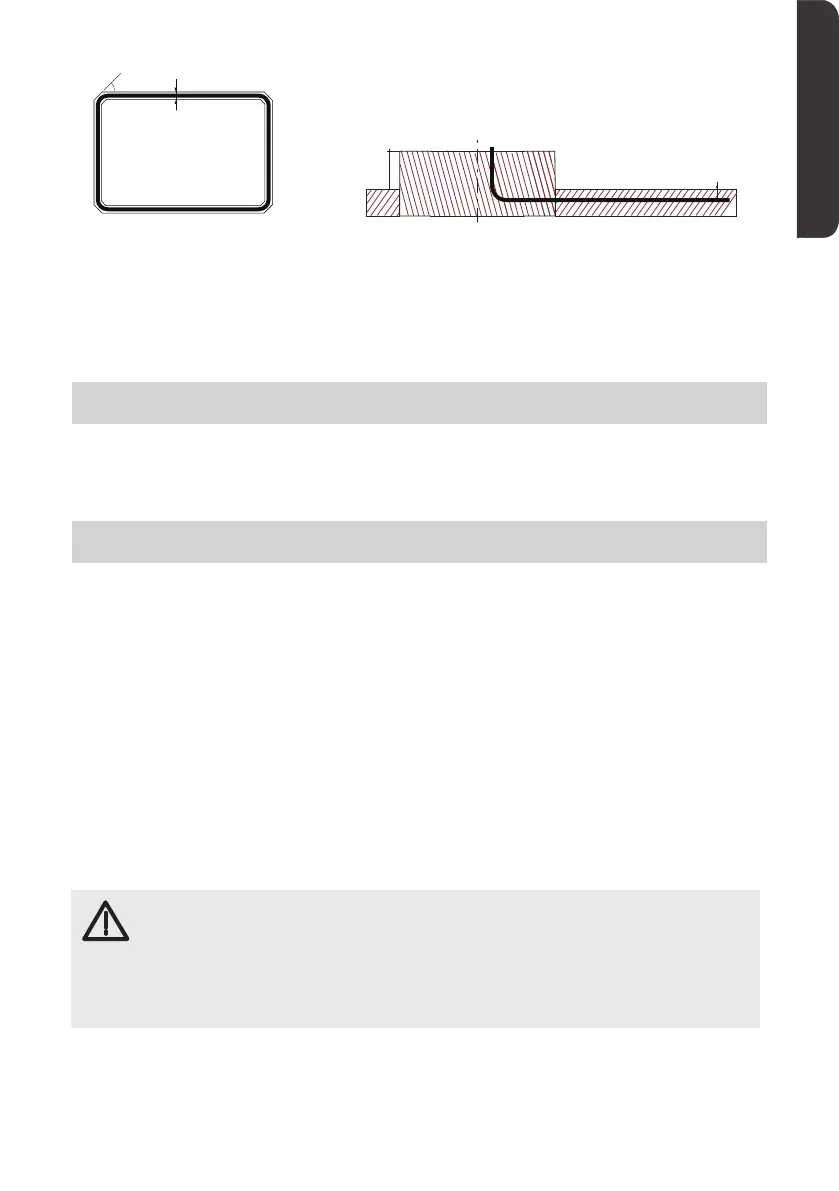

La spira va inserita in un solco di
larghezza non inferiore ai 10mm
e abbia angoli smussati di 45° in
modo da evitare torsioni lesive
dell’integrità del conduttore di cui la
spira è composta.
AVVERTENZA - Nelle operazioni di cablaggio ed installazione riferirsi alle norme vigenti e
comunque ai principi di buona tecnica. I conduttori devono essere vincolati da un ssaggio
supplementare in prossimità dei morsetti, per esempio mediante fascette. Tutte le operazioni
di cablaggio devono essere eseguite da personale qualicato.
La stazione Espas 20I è provvista nella parte bassa della stazione di una comoda morsettiera
dove l’installatore deve eettuare nella massima sicurezza il cablaggio della stazione nelle
seguenti componenti:
- Linea elettrica 230Vac (cablare sul morsetto GND e sul sezionatore L, N).
- Comandi barriera (comandi standard per barriere elettromeccaniche, utilizzare
cavo cat.5 UTP Flex da esterno).
- Spire magnetiche: coppia di spire magnetiche da cablare su zoccolo undecal.
Attenzione per maggiori dettagli consultare gli schemi di installazione.
6mm45°
15cm
3cm
Spira da inserire nella pavimentazione ad una
profondità di circa 3cm dall’estrodosso. Sigillare il
solco con sigillante puliuretanico tipo SUPERFLEX
PUR o con prodotto similare.
12 - CABLAGGIO
11 - FISSAGGIO COLONNINA
La colonnina va posizionata sopra la piastra di fondazione e ssata alla stessa utilizzando i
dadi M10 con interposta una rondella. I dadi vanno serrati in croce.
ATTENZIONE! Per il collegamento alla rete elettrica, utilizzare cavo
multipolare di sezione minima 3x2,5mm e del tipo previsto dalle normative
vigenti. Ad esempio per cavo inlato in tubazioni deve essere almeno pari
a FG7OR o RZ1-K con sezione 3x2,5mm. I conduttori a 230V devono essere
tenuti sicamente separati dai circuiti a bassissima tensione di sicurezza.
