BFT Espas 20I - 9 Montaggio, Posizionamento Zanche; 10 Posizionamento Spire

14 - Espas 20I
D812913 10598_02
Predisporre il varco in modo da facilitare la manovra di accostamento dei veicoli alla colonnina.
Evitare per quanto possibile curve strette subito prima o subito dopo la colonnina. Tenere la
corsia di accesso il più possibile in piano, ma soprattutto evitare di porla in salita. Attenzione
per maggiori dettagli consultare gli schemi di installazione.

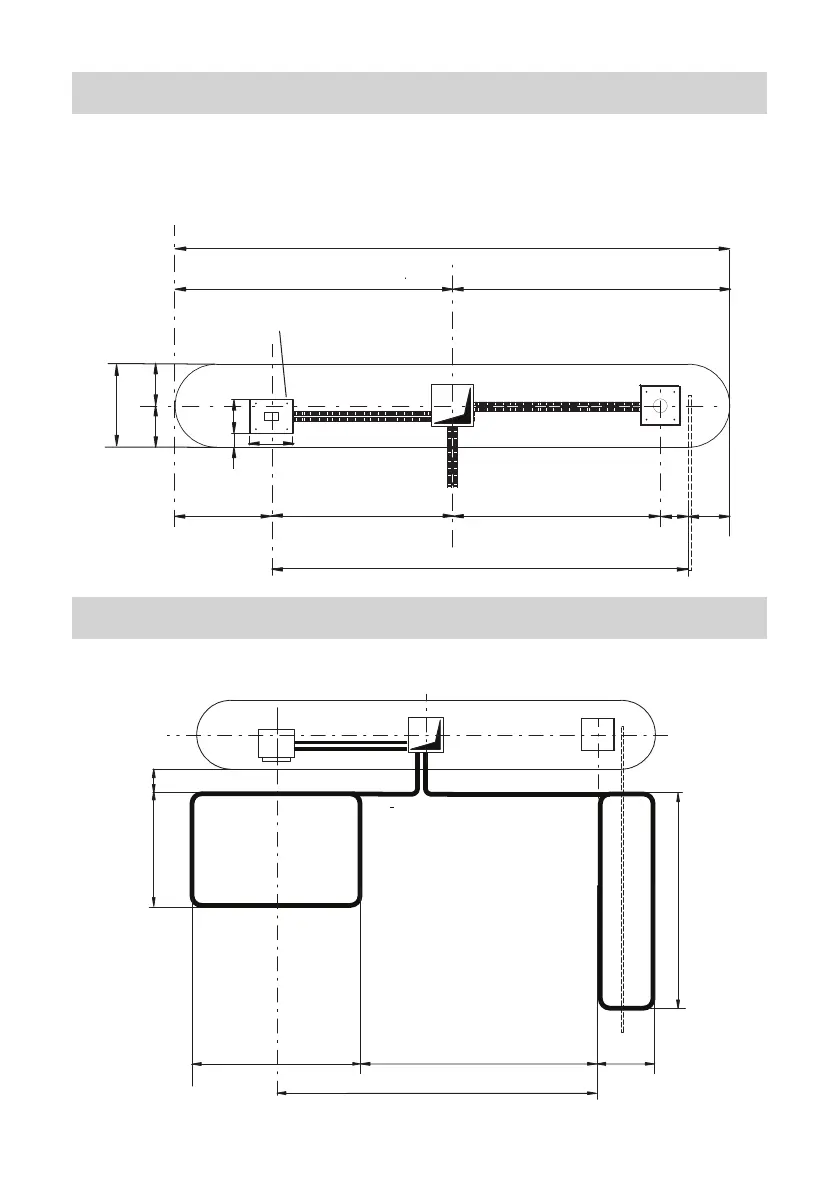

9 - MONTAGGIO, POSIZIONAMENTO ZANCHE
10 - POSIZIONAMENTO SPIRE
10
130
150
20
30 30
30
70
24,5
31
400
300
200
200
espas20 I
60
È consigliabile installare le spire come indicato nei disegni seguenti:
175
50
150
280
100
20
200
Espas 20I
