106

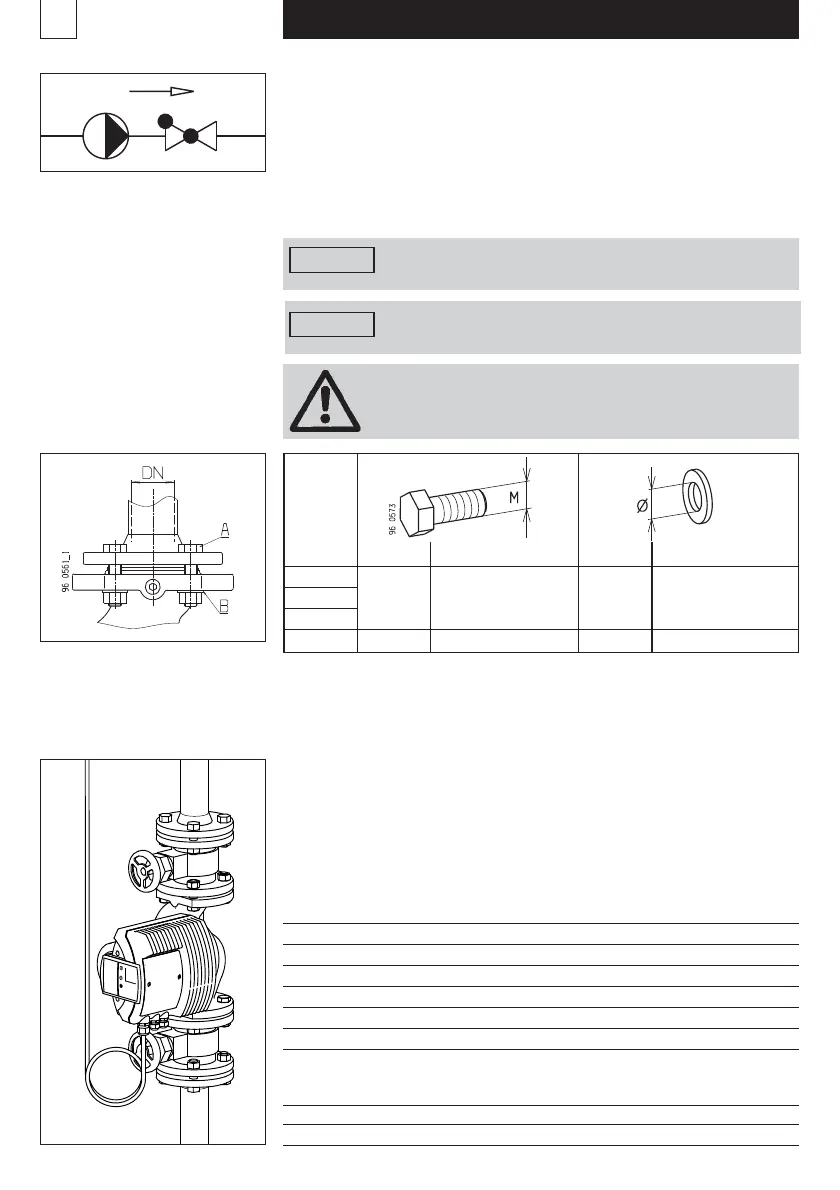

4.5 Válvula de retención
Si se monta una válvula de retención, la bomba debe ajustarse
(véase punto 6.4) para que la presión mínima de transporte
de la bomba sea siempre superior a la presión de cierre de la válvula.
4.6 Unión bridada
Las bridas de la bomba tienen agujeros de fijación PN6 / PN10 / PN16.
Para una fijación segura de las bridas, hay que montar del lado
de la bomba las arandelas suministradas «B».
Pares de apriete permitidos para tornillos:
para M 12 <40 Nm
para M 16 <95 Nm
No está permitido el montaje de bridas combinadas
con bridas combinadas.
4.7 Presión mínima
Para garantizar la buena lubricación de los cojinetes de deslizamiento,
la presión mínima en la tubuladura de aspiración de la bomba
a 75 °C debe ser:
Bombas simples Bombas gemelas
A 402/402-1 V2, AW 402-1 V2
AD 402-1 V2 0,4 bar de sobrepresión
A 501 V2 AD 501 V2 0,2 bar de sobrepresión
A 502 V2 AD 502 V2 0,2 bar de sobrepresión
A 651 V2, A 651-1 V2 AD 651 V2 0,35 bar de sobrepresión
A 652 V2 AD 652 V2 0,35 bar de sobrepresión
A 801 V2 0,35 bar de sobrepresión
Estos valores son válidos hasta 500 m sobre el nivel del mar.
Para altitudes mayores, agregar 0,01 bar por cada 100 m
más de altura.
Suplemento para: 95 °C + 0,45 bar
Suplemento para: 110 °C + 1,10 bar
Montar válvulas de compuerta antes y después de la bomba.
De esta forma se evita la necesidad de tener que vaciar
y volver a llenar la instalación cuando se cambia la bomba.
español
Usar los tornillos correspondientes
a la presión nominal PN indicada de la bomba.
No usar elementos de aseguración
(por ej. arandelas elásticas)
Atención
Para PN 10/16 deben utilizarse juntas
y tornillos especiales.
Atención
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 Ø 14 Ø 18
DN 65
DN 80 M 16 M 16 – –
A B
