Le raccordement électrique doit être exécuté
par un électricien en accord avec le fournisseur
local d’énergie.
Respecter les prescriptions NIN (CENELEC).
Pour des températures de l’eau plus élevées (dès 80°C),
utiliser une conduite de raccordement résistante à la chaleur.
La conduite de raccordement ne doit pas toucher le bâti
de la pompe et du moteur.
Observer la protection contre les égouttements d’eau
et la bride de décharge de traction à l’entrée du câble
dans la boîte de raccordement (presse-étoupe)!
Un dispositif de coupure agissant sur tous les pôles
et présentant une largeur d’ouverture du contact de 3 mm
au moins doit être monté en aval du moteur.
Le raccordement électrique doit être effectué conformément
à la plaquette signalétique.

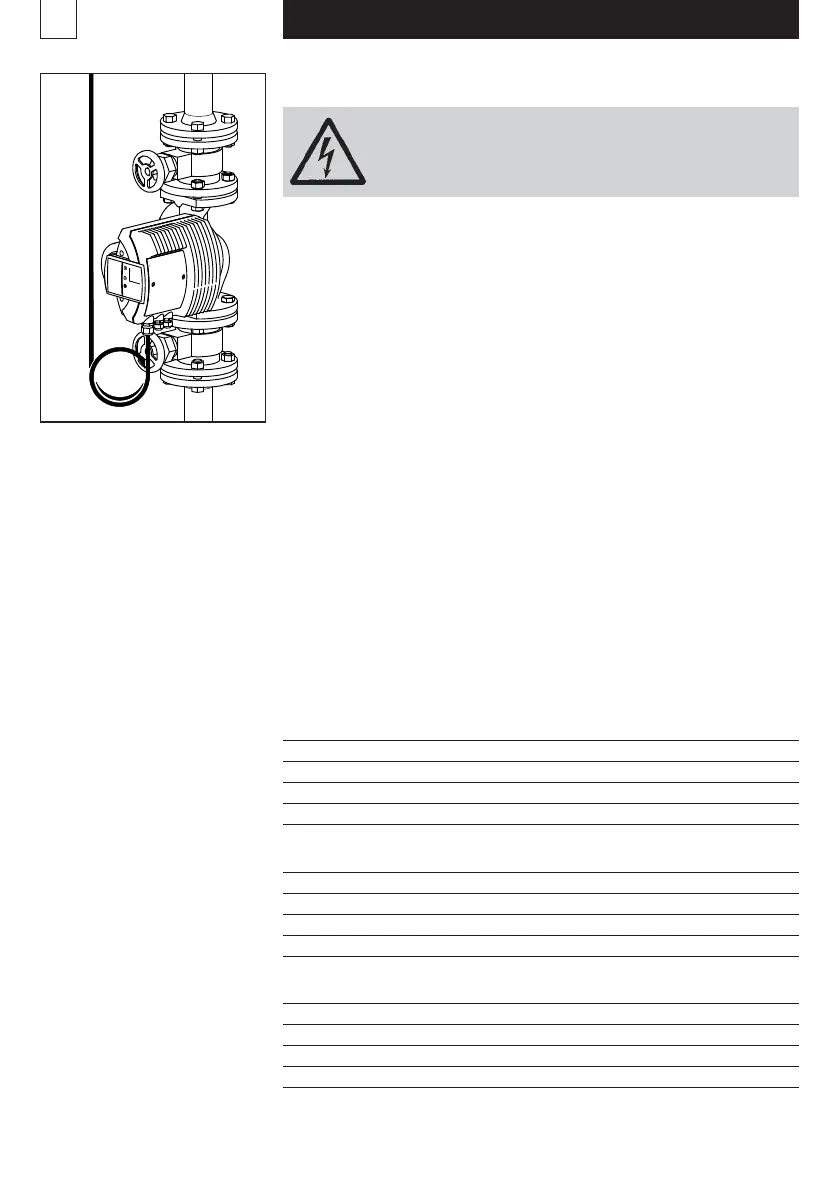

Pour être remplacé facilement, le raccordement électrique
doit être muni d’une boucle.
La pompe n’a pas besoin d’une protection externe du moteur.
(La surveillance du moteur est assurée par l’électronique.)
Essai de la résistance d’isolement, voir point 6.4.
Remarque: Accorder une attention particulière au raccordement
du conducteur de protection. Le conducteur de protection doit être
plus long que le conducteur polaire (risque d'arrachement).
Tension d’alimentation:
1×230 V +6%/–10%, 50 Hz, PE
5. Raccordement électrique
A 402 V2, A 402-1 V2 A 501 V2
AW 402-1 V2
AD 402-1 V2 AD 501 V2
Courant nominal Régulation 0,25 – 2 A 0,25 – 1,3 A
min. 0,33 A 0,40 A
Puissance Régulation 25 – 420 W 35 – 275 W
min. 30 – 65 W 30 – 65 W
A 502 V2
A 651 V2, A 651-1 V2
AD 502 V2 AD 651 V2
Courant nominal Régulation 0,45 – 3,4 A 1,2 – 2,4 A
min. 1,0 A 0,7 A
Puissance Régulation 70 – 720 W 50 – 515 W
min. 70 – 200 W 50 – 145 W
A 652 V2
AD 652 V2 A 801 V2
Courant nominal Régulation 0,48 – 4,3 A 0,48 – 4,3 A
min. 1,0 A 1,0 A
Puissance Régulation 70 – 930 W 70 – 930 W
min. 70 – 220 W 70 – 220 W
