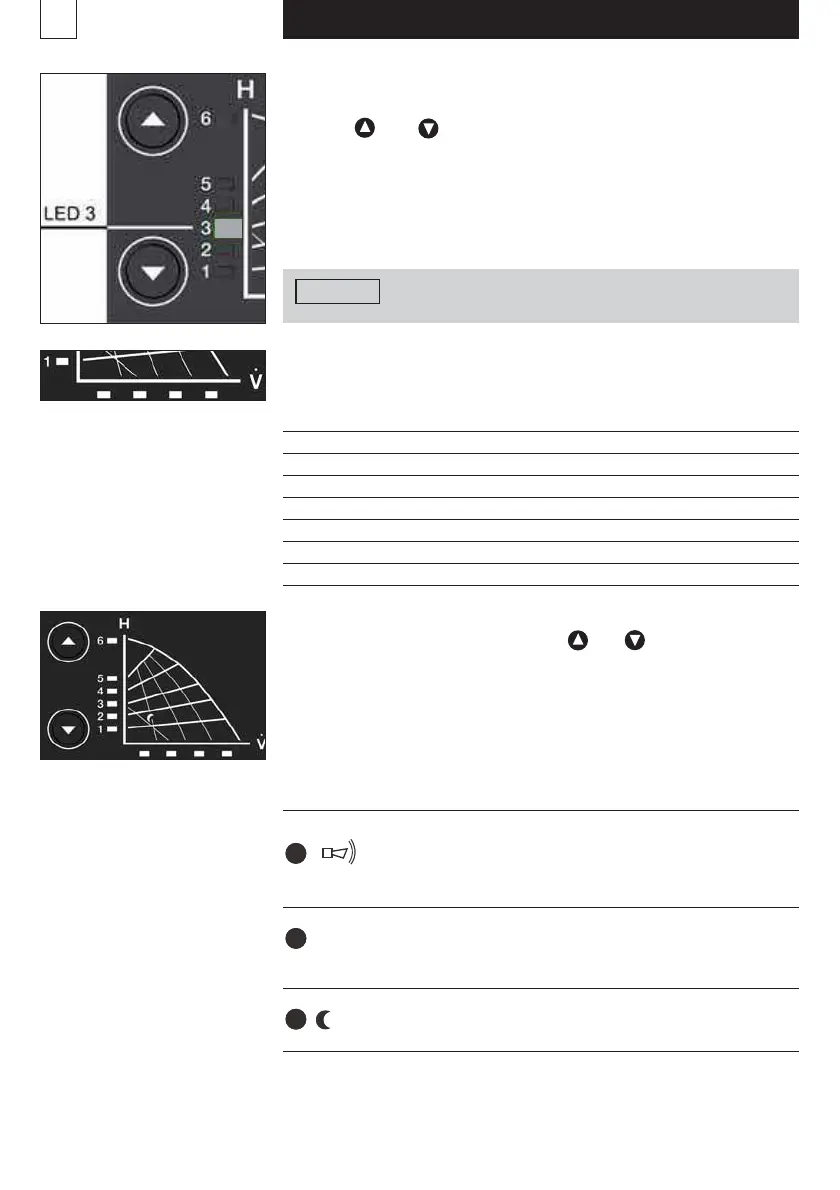

7.2 Einstellung der Förderhöhe (A2)
Der Sollwert der Pumpe lässt sich durch Drücken
der Taste oder einstellen.
Beispiel:
z.B. LED 3 leuchtet (gelb)
Kennlinie 3
LED 3 und 4 leuchten:
Kennlinie zwischen 3 und 4
7.3 Anzeige der aktuellen Fördermenge (LED V)
V = 25, 50, 75, 100%
7.6 Weitere Leuchtsymbol (A3)
Störung
Leuchtet rot / blinkt rot
Störquittierung:
Störmeldungen können durch kurzzeitiges drücken
einer beliebigen Taste quittiert werden.
Falls einzelne Heizkörper ungenügend warm
werden, nächst höhere Kennlinie einstellen.
Achtung
Externe Ansteuerung
Leuchtet gelb
– Zusatzmodule im Anschlusskasten
– Fernbedienung
Ext
Minimaldrehzahl
Leuchtet gelb, falls Minimaldrehzahl aktiviert.
Siehe Abschnitt 10.4
.
.
7.4 Förderhöhe, Fördermenge
H
max
[m] V
max
[m
3
/h]
A 402 V2, A 402-1 V2, AW 402-1 V2 10,7 18,2
A 501 V2 6,0 22
A 502 V2 12,0 34
A 651 V2, A 651-1 V2 6,0 45
A 652 V2 12,1 52
A 801 V2 12,1 52
.
7.5 Bedientasten aktivieren/deaktivieren
Durch gleichzeitiges drücken der Taste und
(mindestens 5 Sek.) werden die Bedientasten
deaktiviert oder aktiviert.
