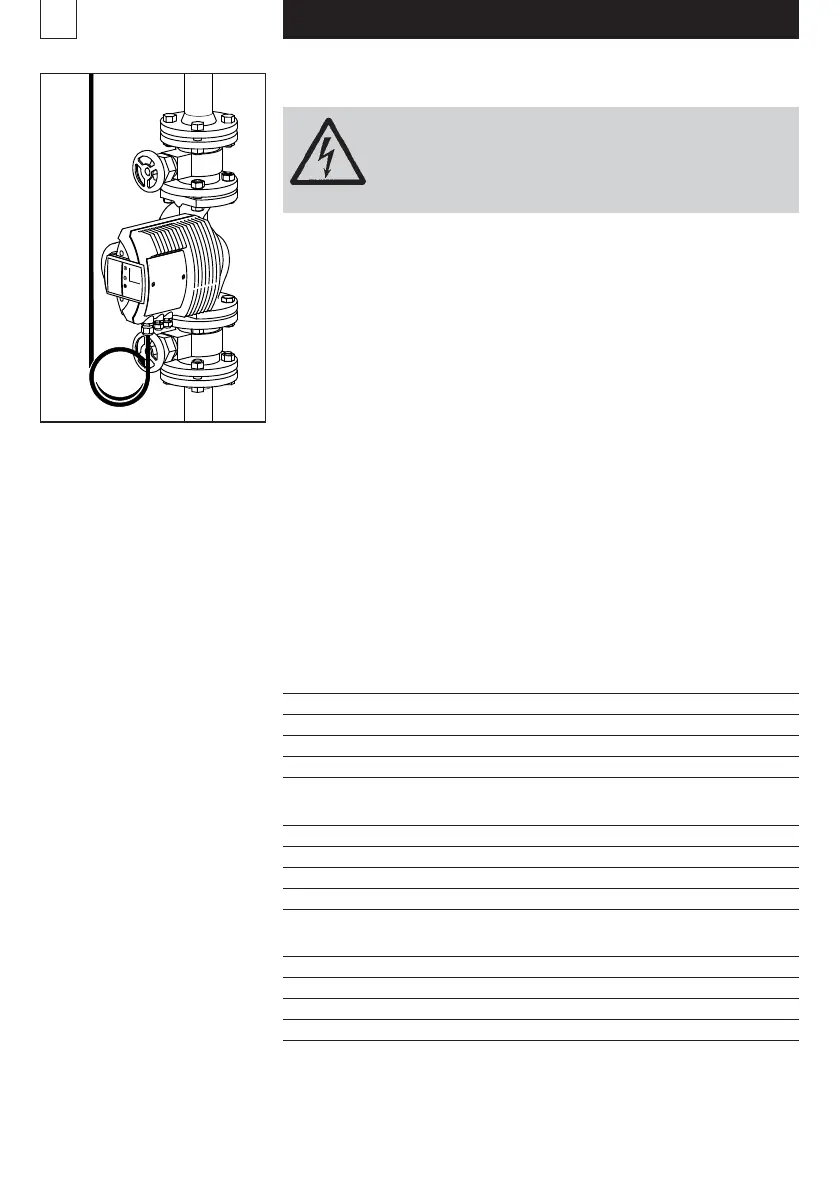

Der elektrische Anschluss muss von einem
Fachmann ausgeführt werden.
Die Vorschriften des örtlichen Energieversorgungs-
unternehmen (EVU) sind zu beachten.
NIN (CENELEC)-Vorschriften beachten.
Bei höheren Wassertemperaturen (ab 80 °C) entsprechend
wärmebeständige Anschlussleitung verwenden.
Die Anschlussleitung darf die Rohrleitung, das Pumpen-
und Motorgehäuse nicht berühren.
Tropfwasserschutz und Zugentlastung bei Kabeleinführung
in Anschlusskasten (Stopfbuchse) beachten!
Dem Motor ist eine allpolige Trennvorrichtung, mit mindestens
3 mm Kontaktöffnungsweite vorzuschalten.
Der elektrische Anschluss hat gemäss Datenschild zu erfolgen.
Für spätere einfache Auswechslung ist der elektrische Anschluss
zu schlaufen.
Die Pumpe benötigt keinen externen Motorschutz.
(Die Überwachung des Motors erfolgt durch die Elektronik.)
Isolationswiederstandsprüfung siehe Punkt 6.4.
Hinweis: Besondere Beachtung gilt dem Schutzleiteranschluss.
Der Schutzleiter muss länger als die Polleiter sein (Ausreissgefahr).
Versorgungsspannung:
1× 230 V +6%/–10%, 50 Hz, PE
5. Elektrischer Anschluss
deutsch
12
A 402 V2, A 402-1 V2 A 501 V2
AW 402-1 V2
AD 402-1 V2 AD 501 V2
Nennstrom Regelung 0,25 – 2 A 0,25 – 1,3 A
min. 0,33 A 0,40 A
Leistung Regelung 25 – 420 W 35 – 275 W
min. 30 – 65 W 30 – 65 W
A 502 V2
A 651 V2, A 651-1 V2
AD 502 V2 AD 651 V2
Nennstrom Regelung 0,45 – 3,4 A 1,2 – 2,4 A
min. 1,0 A 0,7 A
Leistung Regelung 70 – 720 W 50 – 515 W
min. 70 – 200 W 50 – 145 W
A 652 V2
AD 652 V2 A 801 V2
Nennstrom Regelung 0,48 – 4,3 A 0,48 – 4,3 A
min. 1,0 A 1,0 A
Leistung Regelung 70 – 930 W 70 – 930 W
min. 70 – 220 W 70 – 220 W
