30

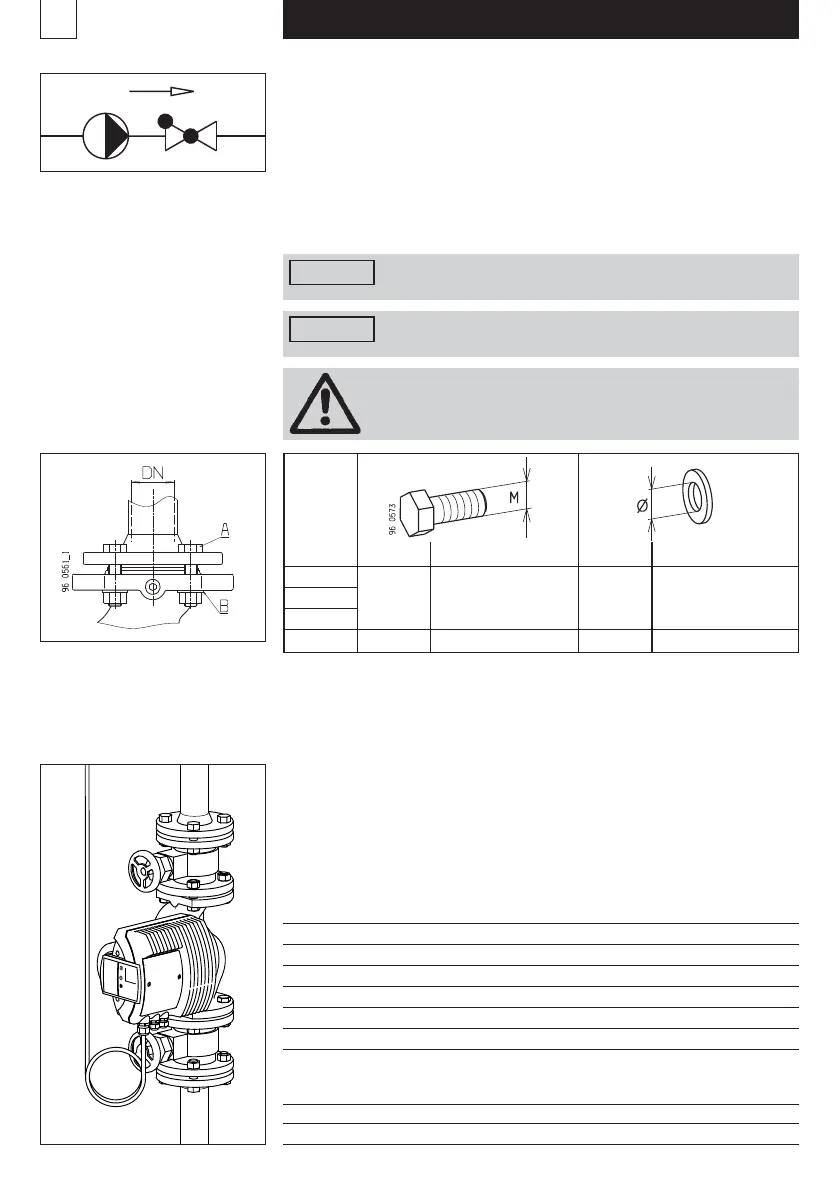

4.5 Clapet de retenue
Si un clapet de retenue est monté, la pompe doit être réglée (voir 7.2)
de telle sorte que la pression minimale de refoulement de la pompe
dépasse en tout temps la pression de fermeture du clapet.
4.6 Raccordement par bride
Les brides de la pompe sont percées de trous de fixation
PN6 / PN10 / PN16.
Pour un vissage sûr des brides, il faut monter les rondelles «B»
jointes à la fourniture du côté de la pompe.
Utiliser les vis correspondant à la pression nominale
PN indiquée.
Des éléments de sûreté (par ex. rondelles ressorts)
ne sont pas admis.
Attention
Pour PN 10/16, il faut utiliser des vis
et des joints spéciaux.
Attention
Couple de serrage admis pour les vis:
pour M 12 <40 Nm
pour M 16 <95 Nm
Le montage de brides combinées avec des brides combinées
n’est pas admis.
4.7 Pression minimale
La pression minimale au raccord d’aspiration de la pompe à 75°C pour
une lubrification sûre des paliers lisses:
Pompes simples Pompes jumulées
A 402/402-1 V2, AW 402-1 V2
AD 402-1 V2 0,4 bar de surpression
A 501 V2 AD 501 V2 0,2 bar de surpression
A 502 V2 AD 502 V2 0,2 bar de surpression
A 651 V2, A 651-1 V2 AD 651 V2 0,35 bar de surpression
A 652 V2 AD 652 V2 0,35 bar de surpression
A 801 V2 0,35 bar de surpression
Les valeurs s’appliquent jusqu’à 500 m d’altitude.
Supplément pour plus hautes altitudes:
0,01 bar par 100 m d’augmentation d’altitude
Supplément pour: 95 °C + 0,45 bar
Supplément pour: 110 °C + 1,10 bar
Poser des vannes d’arrêt avant et après la pompe.
On évite ainsi lors d'un éventuel remplacement de la pompe
la vidange et le remplissage de l'installation.
français
PN 6 PN 10 / PN 16 PN 6 PN 10 / PN 16
DN 40
DN 50 M 12 M 16 Ø 14 Ø 18
DN 65
DN 80 M 16 M 16 – –
A B
