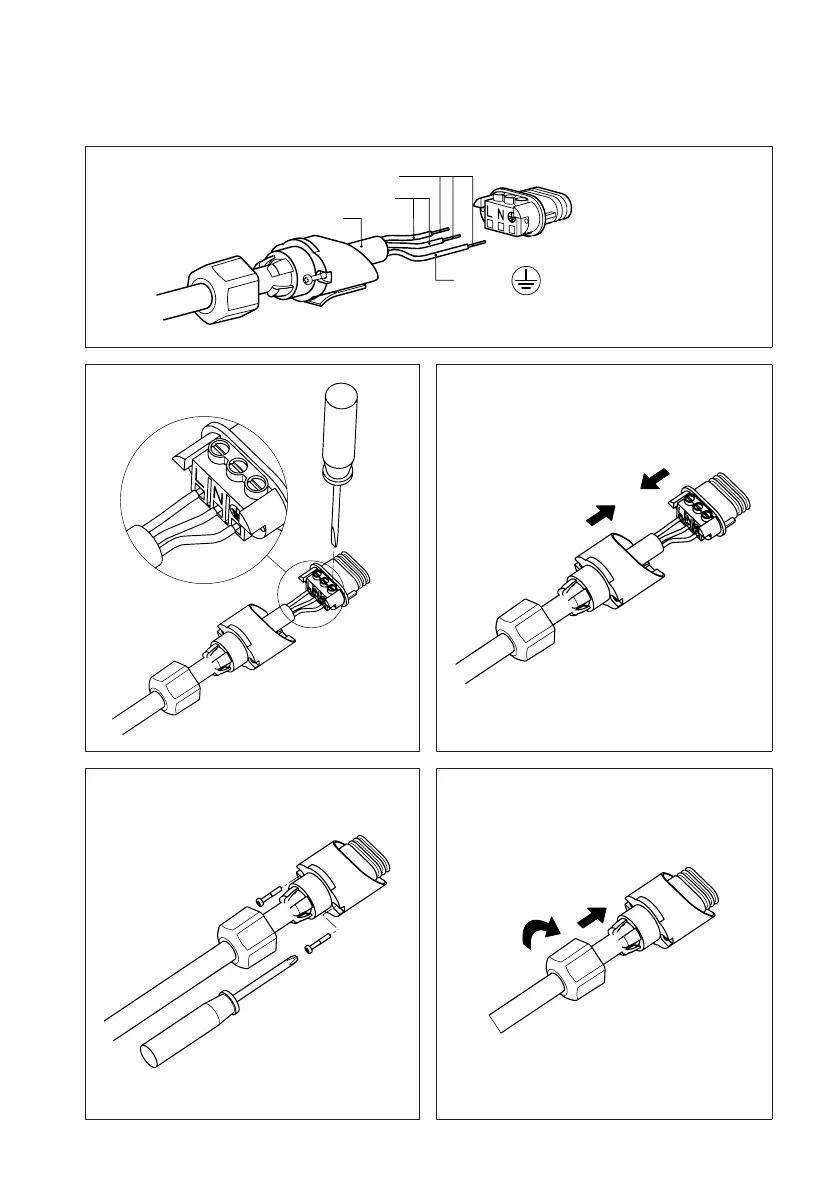

5.3 Connect Biral Connector
1.
17mm
961810_02
Max. 1,5mm²
Ø5,5 - 10mm
7mm
12mm
Alpha-Stecker komplett
PrimAX, ModulA BG2
Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1.1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961810
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027471
02
31.08.2015
31.08.2015
ts
ts
ts
02 ts
31.08.2015
2.
961811_00
Kabel anschliessen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961811
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0026098
00
17.10.2014
17.10.2014
ts
ts
ts
3.
961812_00
Zusammenfügen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961812
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027469
00
17.10.2014
17.10.2014
ts
ts
ts
4.
961813_00
Verschrauben
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961813
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027846
00
17.10.2014
17.10.2014
ts
ts
ts
5.
961814_00
Kabelverschr. befestigen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961814
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027887
00
17.10.2014
17.10.2014
ts
ts
ts
