6 Inbedrijfstelling
6.1 Algemeen
Vóór de inbedrijfstelling moet de installatie altijd met het te verpompen medium worden gevuld
en vervolgens ontlucht. Bovendien moet de vereiste minimale toevoerdruk aanwezig zijn aan de
zuigzijde van de pomp. De installatie kan niet via de pomp worden ontlucht. De pomp heeft een
zelfontluchting.
6.2 Bedrijfscontrole
Na het inschakelen van de stroomvoorziening moet de pomp zelfstandig opstarten:
de Biral Waaier draait en licht groen op.
Watt-weergave
LED 4
Status-weergave
LED 3
Status
LED 1
LED 2
LED 3
LED 4
A2
A1
961935_00
PP1
LED 4 LED 3
LED 4 LED 3
Weitere Bilder siehe 961971
Bedienfeld
PrimAX
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961935
Änd.Index
Freigabe
geprüft
gezeichnet 18.05.2015
PDM_Nr TD-0030188
00
11.09.2015
11.09.2015
ts
ts
ts
[W] OFF Pumpe lopt
7 Instellingen

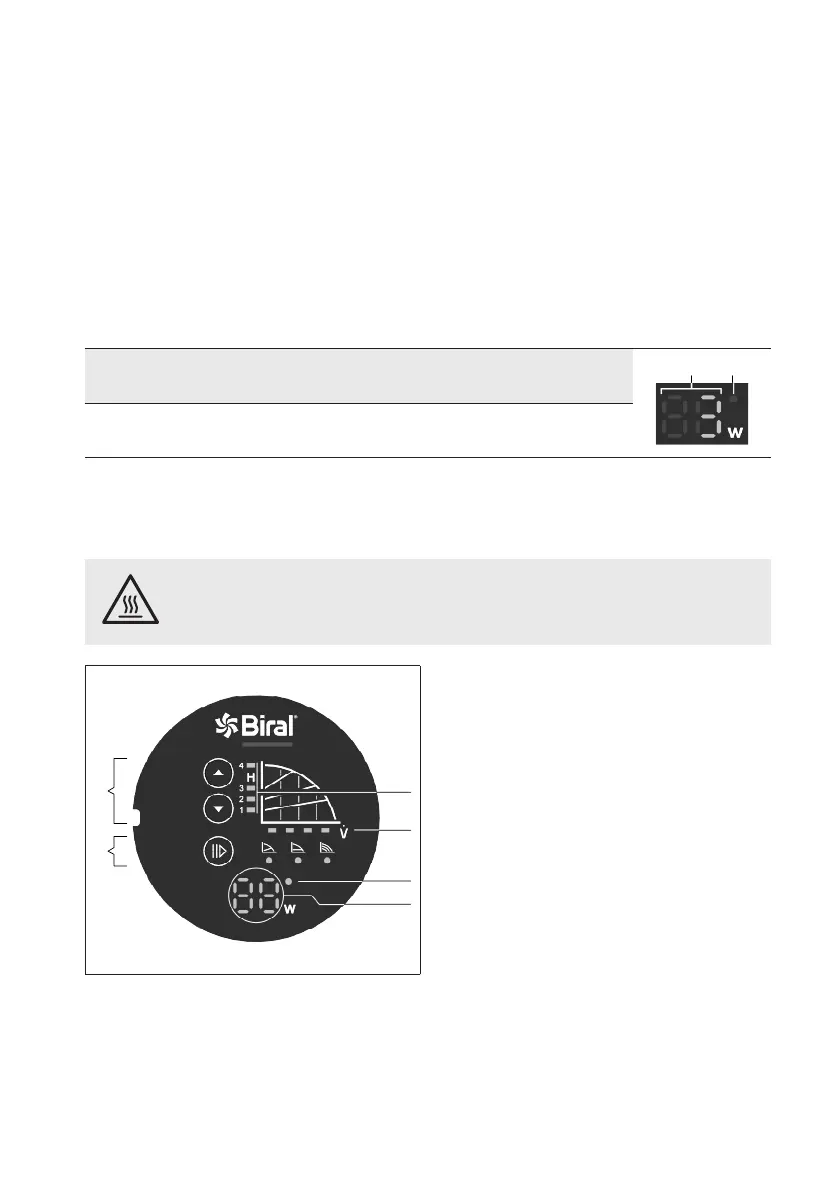

7.1 Bedieningspaneel
Let op
Er bestaat verbrandingsgevaar! Bij hoge vloeistoftemperaturen kan de pomp zo
heet worden dat uitsluitend de bedieningstoetsen aangeraakt mogen worden.
LED 1
LED 2
LED 3
LED 4
A2
A1
961935_00
PP1
LED 4 LED 3
LED 4 LED 3
Weitere Bilder siehe 961971
Bedienfeld
PrimAX
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961935
Änd.Index
Freigabe
geprüft
gezeichnet 18.05.2015
PDM_Nr TD-0030188
00
11.09.2015
11.09.2015
ts
ts
ts
A1 Bedieningstoets voor het instellen van
het type regeling
A2 Bedieningstoets voor het instellen
opvoerhoogte en de volumestroom
LED 1 Weergave ingestelde karakteristiek
(niveau)
LED 2 Weergave huidige volumestroom
V
•
(25 … 100%)
LED 3 Status-weergave
LED 4 Watt-weergave
