3.4 Bescherming tegen vorst
4 Montage
4.1 Algemene aanwijzingen
De PrimAX is uitsluitend bedoeld voor montage binnenshuis. De pompen moeten spanningsvrij
worden gemonteerd, zodat er geen krachten van de leidingen op het pomphuis worden over-
gedragen. De pomp kan direct in de leiding worden ingebouwd, vooropgesteld dat de leidingen
het gewicht van de pomp kunnen dragen. De pomp mag pas ingebouwd worden als al het lasen
soldeerwerk aan de installatie afgerond is. Voorkom zoveel mogelijk dat water op de pompmotor,
in het bijzonder de frequentieregeling, kan druppelen.
4.2 Doorspoelen van het verwarmingssysteem (bij uitgebouwde pomp)
Om ongewenste bedrijfsonderbrekingen en het niet herstarten van de pomp na langere stilstand
periodes te vermijden, adviseren wij, bij een nieuw geïnstalleerde of omgebouwde verwarming de
installatie na het eerste opstoken te ledigen, goed door te spoelen en weer te vullen. De installatie
moet voldoen aan de stand van de techniek. (plaatsen expansievat dan wel veiligheidsaanvoer).
4.3 Inbouw
Inbouw pas na beëindiging van alle las- en soldeerwerkzaamheden aan de installatie. Druipwater
op de pompmotor, speciaal op de elektronica absoluut vermijden. Het pomphuis spanningsvrij in
de installatie inbouwen.
4.4 Terugslagklep

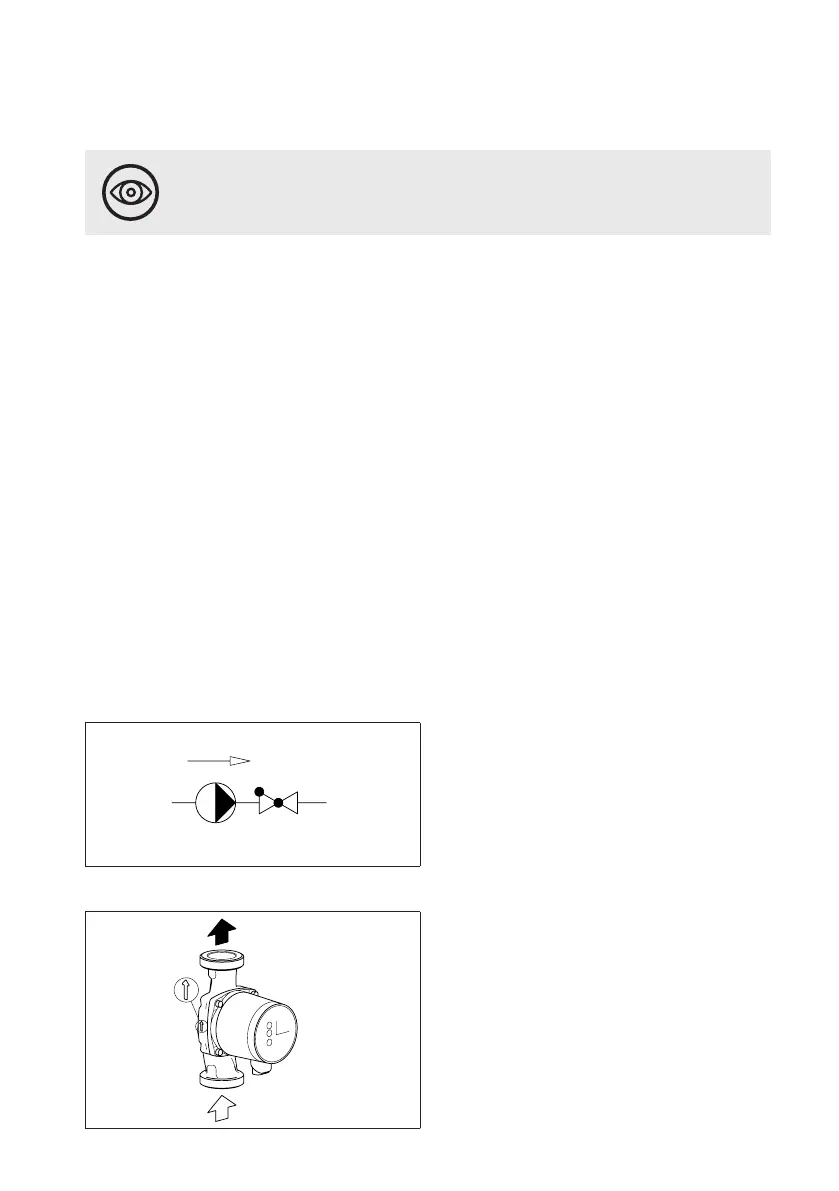

961864_00
Einbau Rückschlagventil
ModulA
Schema
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum
Änd.Index
Visum
Ersetzt durch:
Ersatz für:
961864
Änd.Index
Freigabe geprüft gezeichnet
10.12.2014
PDM_Nr
TD-0028807
00
10.12.2014 10.12.2014
nma nma nma
Indien een terugslagklep gemonteerd is, moet
de pomp zodanig ingesteld worden dat de
pompdruk te allen tijde hoger is dan de sluit-
druk van de klep. Dit is bijzonder belangrijk bij
de proportionele drukregeling (kleinere op-
voerhoogte bij dalende volumestroom).
4.5 Doorstroomrichting
De pijl op het pomphuis geeft de doorstroom-
richting aan.
Attentie
Bij kans op vorst tijdens stilstand van de installatie moeten de benodigde maatrege-
len getroffen worden om vorstschade te voorkomen.
961929_00
Durschflussrichtung
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961929
Änd.Index
Freigabe
geprüft
gezeichnet 08.05.2015
PDM_Nr TD-0030070
00
ts
