Biral PrimAX RED Series User Manual

nederlands
|
109

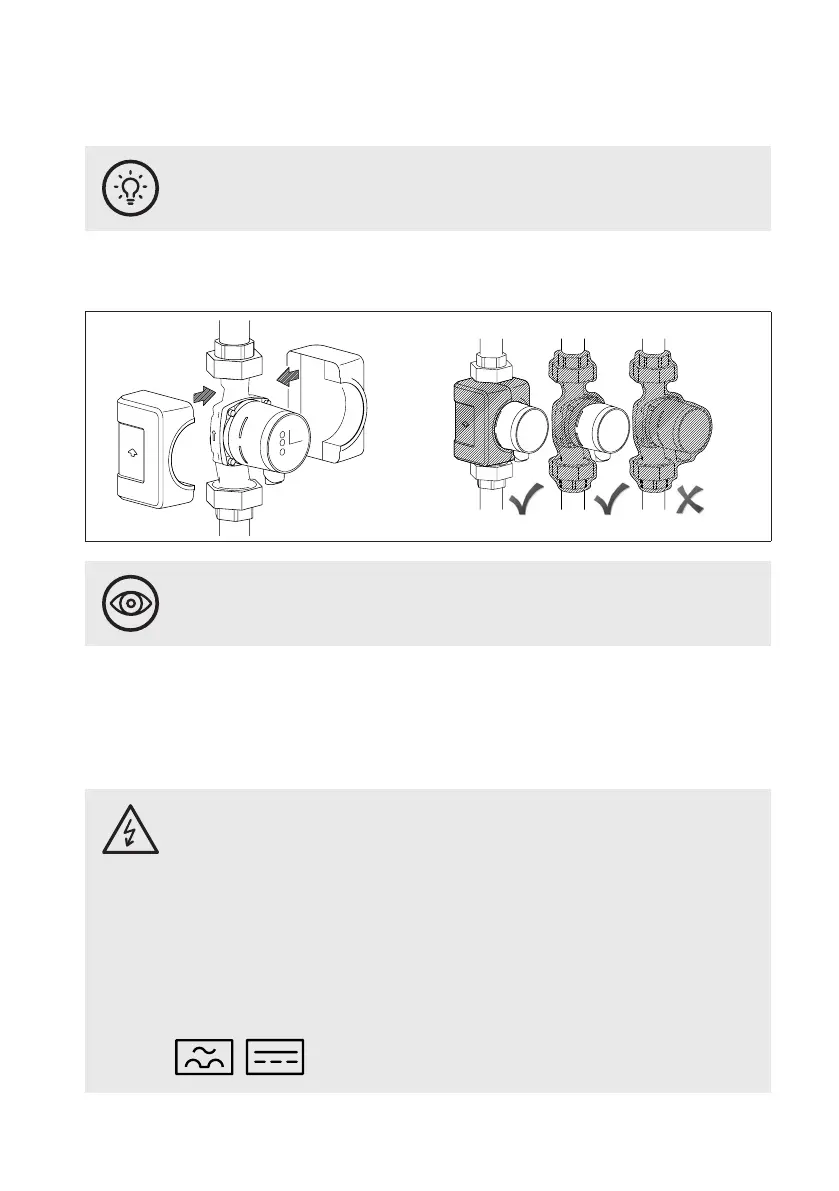

4.10 Warmte-isolatie
Noot
Via het pomphuis en de buisleidingen gaat warmte verloren. Deze warmteverliezen
moeten tot een inimum worden beperkt.
De warmteverliezen kunnen door het isoleren van het pomphuis en de leidingen worden beperkt.
Bij PrimAX worden warmte-isolatieschalen bij de pomp meegeleverd.
961933_01
961933_01
02.05.2016
sle 01
sle
ts
sle
02.05.2016
02.05.2016
01
TD-0030097 PDM_Nr
13.05.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961933
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Pumpe dämmen
961933_01
961933_01
02.05.2016
sle 01
sle
ts
sle
02.05.2016
02.05.2016
01
TD-0030097 PDM_Nr
13.05.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961933
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Pumpe dämmen
Attentie
➀ Bedek de frequentieregeling of het regelpaneel nooit met isolatiemateriaal.
5 Elektrische aansluiting
De elektrische aansluiting moet conform de lokaal geldende voorschriften worden uitgevoerd.
Het is van groot belang om te controleren of de op het typeplaatje aangegeven spanning en fre-
quentie overeenkomen met de beschikbare netvoeding.
Let op
Voordat er werkzaamheden ten behoeve van de elektrische aansluiting worden uit-
gevoerd, moet de stroomtoevoer afgesloten worden. De pomp moet op een exter-
ne stroomschakelaar met een contactopening van ten minste 3 mm voor alle polen
worden aangesloten. De bescherming tegen indirect contact kan door middel van
aarding of potentiaalvereffening worden verkregen. Als de pomp op een elektrische
installatie wordt aangesloten die voor extra veiligheid van een FI-veiligheidsscha-
kelaar is voorzien, dan moet de FI-veiligheidsschakelaar bij het optreden van aard-
foutstromen met pulserende gelijkstroomcomponent geactiveerd worden.
De FI-veiligheidsschakelaar moet van het volgende symbool zijn voorzien:
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
➀
