Biral PrimAX RED Series User Manual

english
|
91

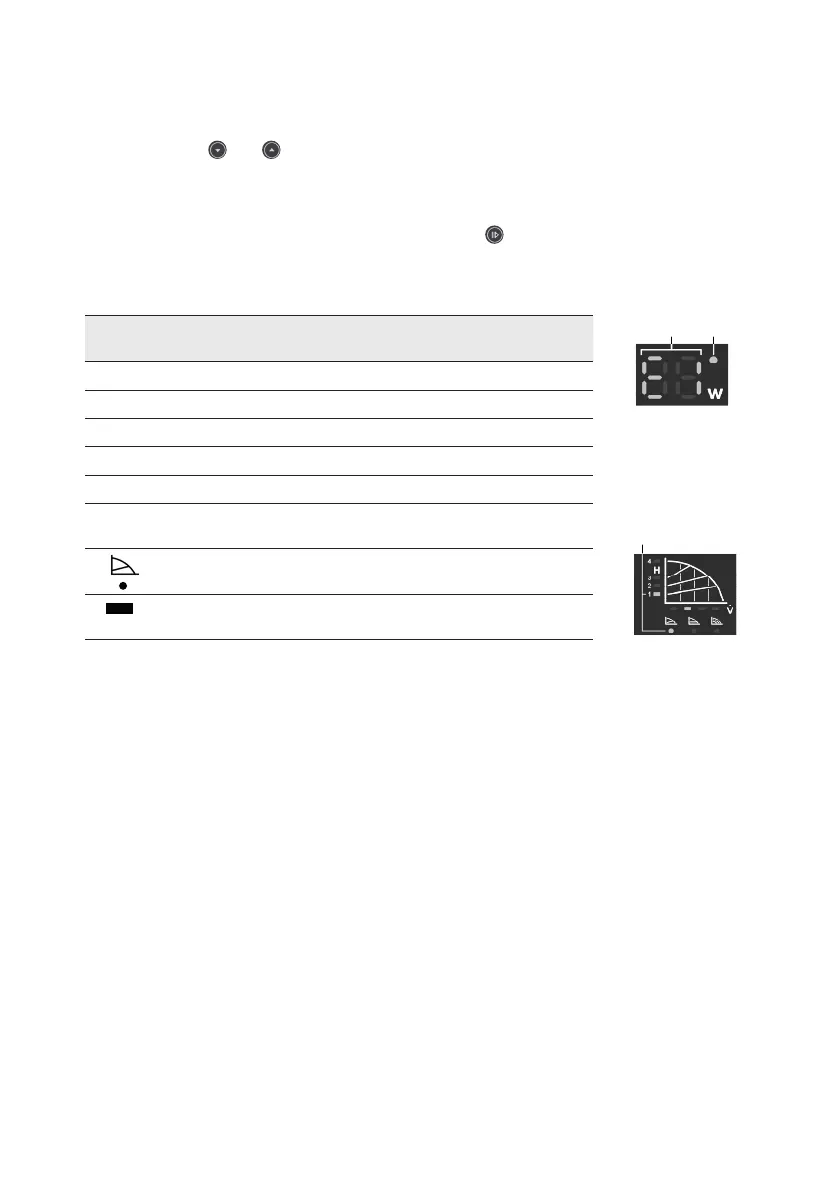

7.6 Activating / deactivating the control keys
By pressing keys and at the same time (for at least 3 seconds) all
function keys on the control panel are deactivated or activated.
7.7 START / STOP pump
Press to change the control mode to START or STOP respectively
(3seconds).
7.8 Status display (LED 3) and watt display (LED 4)
Watt display
LED 4
Status-display
LED 3
Status
[W]
OFF Pump running
OFF
green The pump is in STOP mode
E1
red Motor blocked
E2
red Supply voltage too low
E3
red Fault in the electronics
7.9 On-site adjustment of the pump
Proportional pressure
LED lights up green
1 Control characteristic curve set at 1
LED lights up green
LED 1
LED 2
LED 3
LED 4
A2
A1
961935_00
PP1
LED 4 LED 3
LED 4 LED 3
Weitere Bilder siehe 961971
Bedienfeld
PrimAX
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961935
Änd.Index
Freigabe
geprüft
gezeichnet 18.05.2015
PDM_Nr TD-0030188
00
11.09.2015
11.09.2015
ts
ts
ts
LED 1
LED 2
LED 3
LED 4
A2
A1
961935_00
PP1
LED 4 LED 3
LED 4 LED 3
Weitere Bilder siehe 961971
Bedienfeld
PrimAX
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961935
Änd.Index
Freigabe
geprüft
gezeichnet 18.05.2015
PDM_Nr TD-0030188
00
11.09.2015
11.09.2015
ts
ts
ts
961204_00
Regelungsart Zyklus
A402 - A652 ab 2009
BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
Pos
Stück
III
Datum
Gegenstand
Änd.Index Visum
Modell/Art.Nr
Material Bemerkung
Ersatz für:
961204
Änd.Index
Freigabe
geprüft
gezeichnet 07.01.2009
PDM_Nr TD-0011003
über 400 bis 1000
± 0.8
über 6 bis 30
± 0.2
über 30 bis 120
± 0.3
über 120 bis 400
± 0.5
0.5 bis 6
± 0.1
00
20.03.2009
20.03.2009
ts
ts
ts
Rauhwerte Ra 12.5
Rauheitsklassen N10 N9
6.3
N8
3.2
N7
1.6
N6
0.8
N5
0.4
Allgemeintoleranzen ISO 2768-mK
Ersetzt durch:
