110 | nederlands
De pomp behoeft geen externe motorbeveiliging. De motor heeft een geïntegreerde beveiliging
tegen te hoge temperatuur, die conform IEC 34 11: TP 211 bescherming biedt tegen langzaam
optredende overbelasting en tegen blokkeren.
5.1 Voedingsspanning
1×230V ±10%, 50 / 60 Hz, PE
De spanningstoleranties zijn bedoeld voor het compenseren van spanningsschommelingen in het
stroomnet. Ze zijn niet bedoeld om de pomp te gebruiken met een andere spanning dan aangege-
ven op het typeplaatje.
5.2 Aansluiten van de stroomvoorziening
De pomp moet door de opdrachtgever worden beveiligd (10 A, traag) en op een externe netscha-
kelaar worden aangesloten. Alle gebruikte kabels moeten bestand zijn tegen temperaturen tot 85
°C. De kabels mogen de buisleidingen, het pomphuis en het motorhuis niet raken.
Alle kabels moeten conform EN 60204-1 en EN 50174-2: 2000 worden aangesloten. De elektrische
aansluiting moet conform het referentieplaatje worden uitgevoerd.
PrimAX Nominal current [A] Output P1 [W]
PrimAX xx-3 0.03 – 0.12 2 – 15
PrimAX xx-4 0.03 – 0.15 3 – 18
PrimAX xx-6 0.03 – 0.27 3 – 34
PrimAX xx-8 0.03 – 0.41 3 – 50

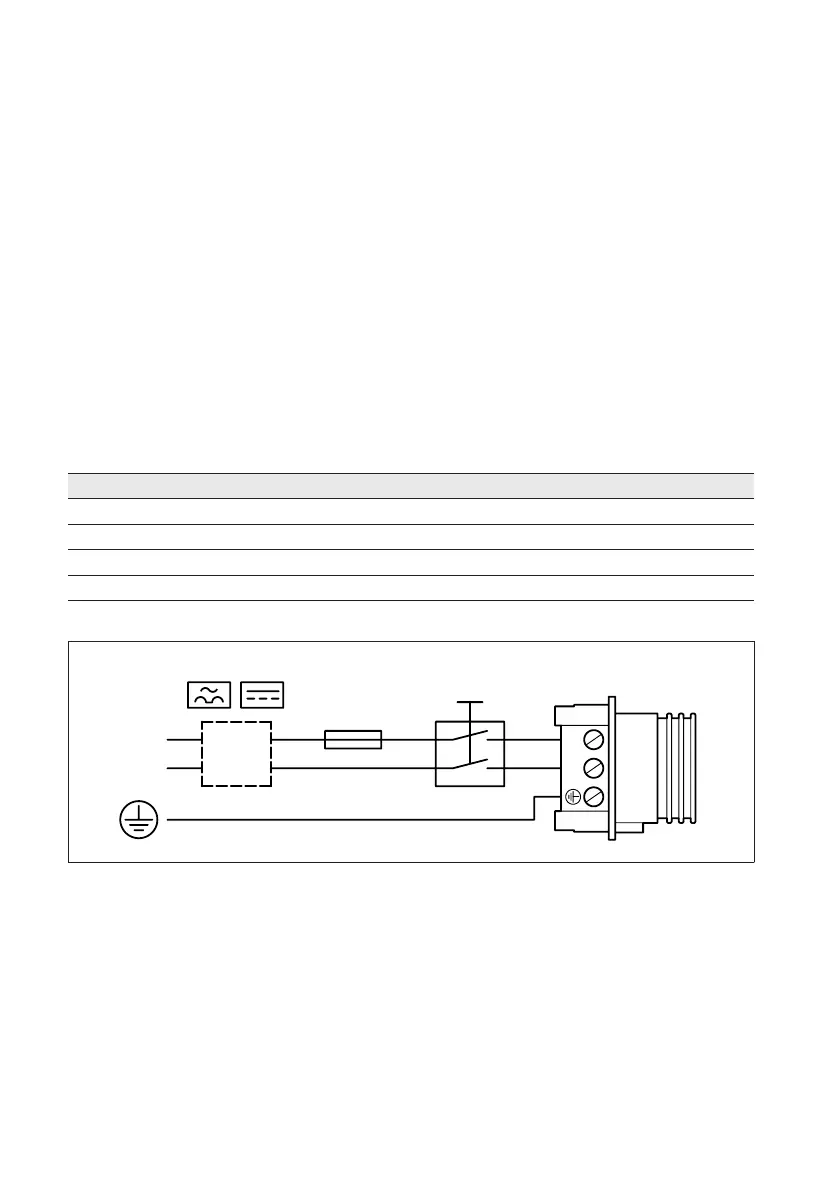

Voorbeeld voor een typische aansluiting op het elektriciteitsnet, 1x230V ±10%, 50 / 60Hz
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum
Änd.Index
Visum
Ersetzt durch:
Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet
16.10.2014
PDM_Nr
TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01
ts
24.02.2015
Zekering
(10A, traag)
Externe
schakelaar
