KW-231-124

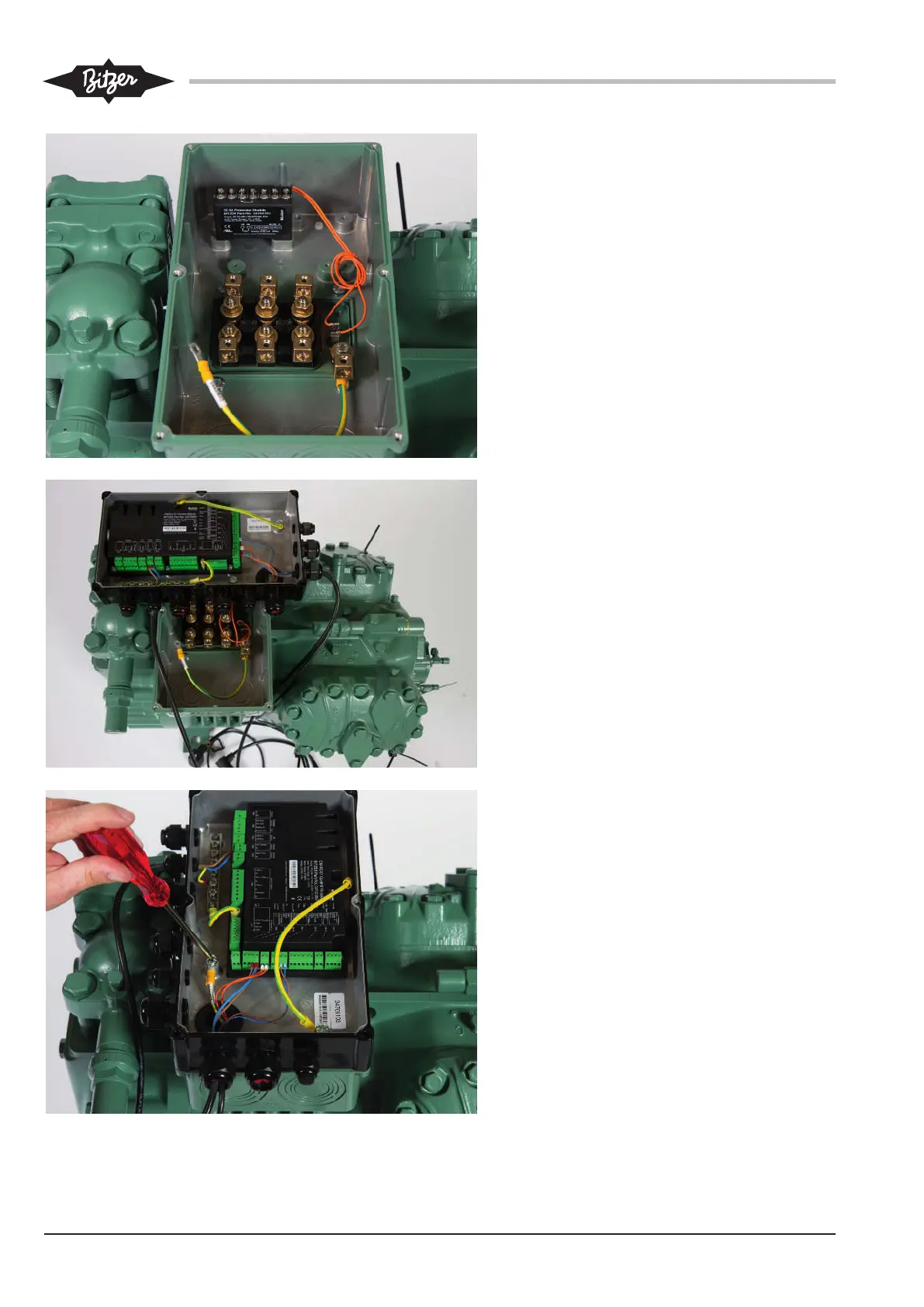

Motorschutzgerät SE-B* aus dem Anschlusskas-
ten ausbauen.
Das orangefarbene Motor-PTC-Kabel von der
Stromdurchführungsplatte abziehen.
Anschließend Befestigungsschrauben des
Motorschutzgeräts lösen und Motorschutzge-
rät ausbauen.
Verdichtermodul CM-RC-01 auf den An-
schlusskasten stellen.
Orangefarbenes Motor-PTC-Kabel des Ver-
dichtermoduls durch die Öffnung im Modulge-
häuse nach unten führen und an die Strom-
durchführunsgplatte des Verdichters anschlie-
ßen.
Anschließend Schutzleiter des Verdichters
durch die Öffnung im Modulgehäuse nach
oben in das Modulgehäuse führen.
Verdichtermodul in richtiger Position auf den
Anschlusskasten setzen. Die Längsseite mit
den vielen Kabeldurchführungen des Verdich-
termoduls muss Richtung Sauggasventil zei-
gen.
Schutzleiter des Verdichters am Modulgehäu-
se festschrauben.
