KW-231-1 31
• Stecker einklippsen und Kabel zum Verdich-
termodul führen.

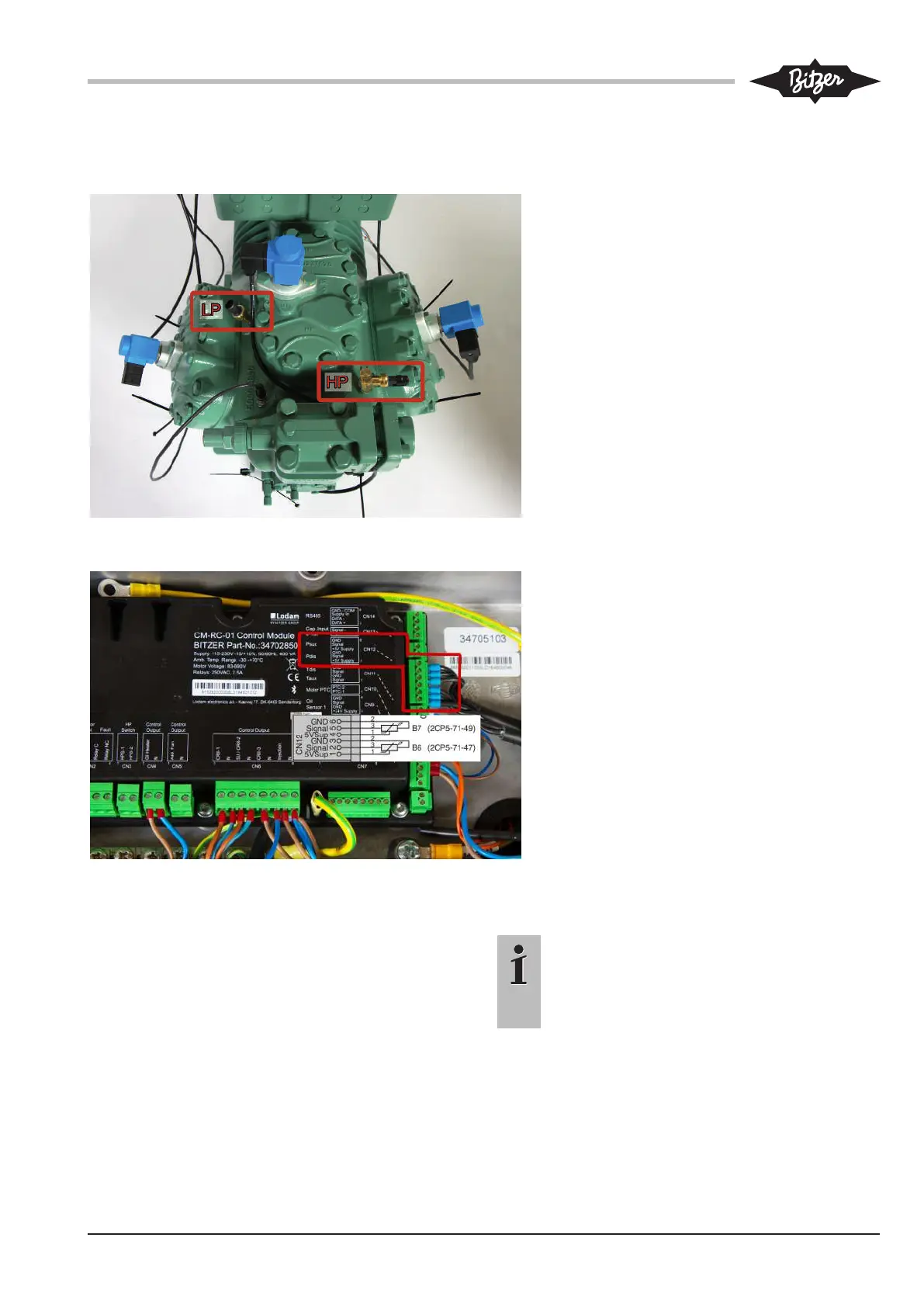

6-Zylinderverdichter 6JE-22Y .. 6FE-50(Y):
• Verschlussstopfen an den umkreisten An-
schlüssen entfernen und Gewindebohrung
reinigen.
• Beiliegenden Einschraubnippel (Niederdruck-
messumformer) bzw. T-Stück (Hochdruck-
messumformer) mit Schraderventil dort ein-
schrauben.
• Anschließend Hochdruckmessumformer
(2CP5-71-47) an Position HP und Nieder-
druckmessumformer (2CP5-71-49) an Positi-
on LP einschrauben (Anzugsmoment 35-40
Nm). Keine Dichtscheibe zwischen Ein-
schraubnippel und Druckmessumformer einle-
gen, da sonst das Schraderventil nicht öffnet!
• Stecker einklippsen und Kabel zum Verdich-
termodul führen.
• Kabel des Hochdruckmessumformers an
Klemmleiste CN12, Klemmen 1, 2, 3 (Be-
zeichnung pdis) am Verdichtermodul an-
schließen.
• Kabel des Niederdruckmessumformers an
Klemmleiste CN12, Klemmen 4, 5, 6 (Be-
zeichnung psuc) am Verdichtermodul an-
schließen.
• Anschluss der Kabel beachten!
Falls keine weiteren Erweiterungsbausätze montiert
werden:
• Weitere elektrische Anschlüsse am CM-RC-01 vor-
nehmen (siehe Kapitel Weitere elektrische Anschlüs-
se am CM-RC-01, Seite 27).
• Kabel verlegen, Kabelbinder schließen (siehe Kapitel
Kabel verlegen, Seite 27).
• Schutzleiter an den Deckel des Anschlusskastens
schrauben und Deckel auf Modulgehäuse anbringen
(siehe Kapitel Deckel auf das Modulgehäuse schrau-
ben, Seite 28).
4.3 Erweiterungsbausatz "Kältemitteleinspritzung"
montieren
Information
Zur Montage der Einspritzdüse an die Einspritz-
leitung einen offenen Ringschlüssel verwenden!
Weitere Informationen siehe Technische Infor-
mation KT-130.
Nach Montage neuer Bauteile wie z. B. Druckgastem-
peraturfühler, Einspritzdüse oder Einspritzventil:
