• Kabel nach Bedarf kürzen, durch die Kabel-
verschraubungen am Verdichtermodul in das
Modulgehäuse führen und an Klemmleiste
CN6 anschließen.
Falls keine weiteren Erweiterungsbausätze montiert
werden:
• Weitere elektrische Anschlüsse am CM-RC-01 vor-
nehmen (siehe Kapitel Weitere elektrische Anschlüs-
se am CM-RC-01, Seite 27).
• Kabel verlegen, Kabelbinder schließen (siehe Kapitel
Kabel verlegen, Seite 27).
• Schutzleiter an den Deckel des Anschlusskastens
schrauben und Deckel auf Modulgehäuse anbringen
(siehe Kapitel Deckel auf das Modulgehäuse schrau-
ben, Seite 28).
4.4 Erweiterungsbausatz "Zusatzventilator" montieren
!
!
HINWEIS
Der montierte Zusatzventilator verdeckt die
Transportösen des Verdichters!
Mit montiertem Zusatzventilator kann der Ver-
dichter nicht mehr mit den Transportösen ange-
hoben werden.
Zusatzventilator erst nach Einbau des Verdich-
ters in die Anlage montieren!
Information
Für Details siehe Technische Information
KT-140.

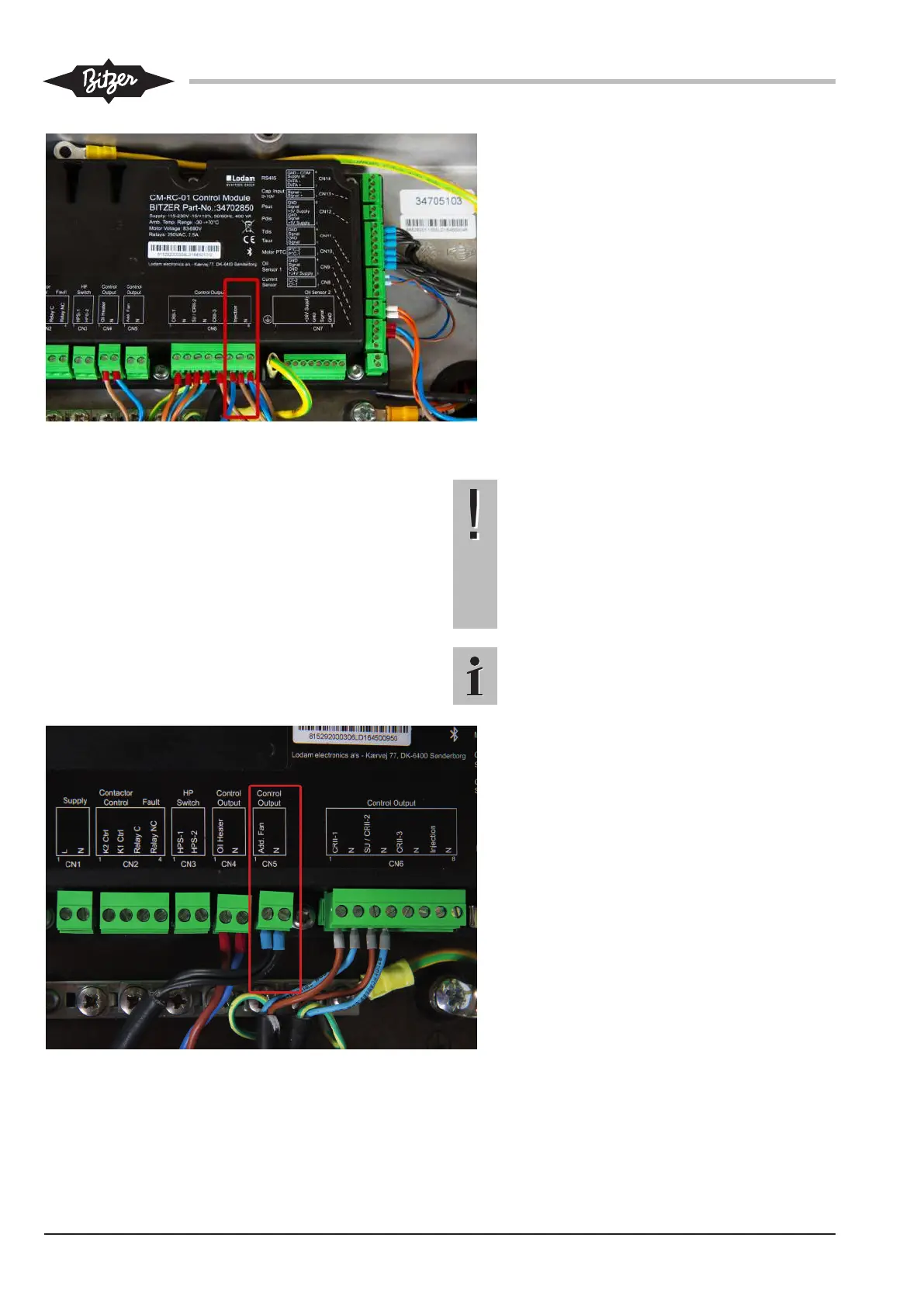

• Kabel durch die Kabelverschraubungen am
Verdichtermodul in das Modulgehäuse führen
und an die Klemmleiste CN5 anschließen.
• Weitere elektrische Anschlüsse am CM-
RC-01 vornehmen (siehe Kapitel Weitere
elektrische Anschlüsse am CM-RC-01, Seite
27).
• Schutzleiter an den Deckel des Anschluss-
kastens schrauben und Deckel auf Modulge-
häuse anbringen. Vorgehensweise siehe Ka-
pitel Deckel auf das Modulgehäuse schrau-
ben, Seite 28.
