KW-231-126

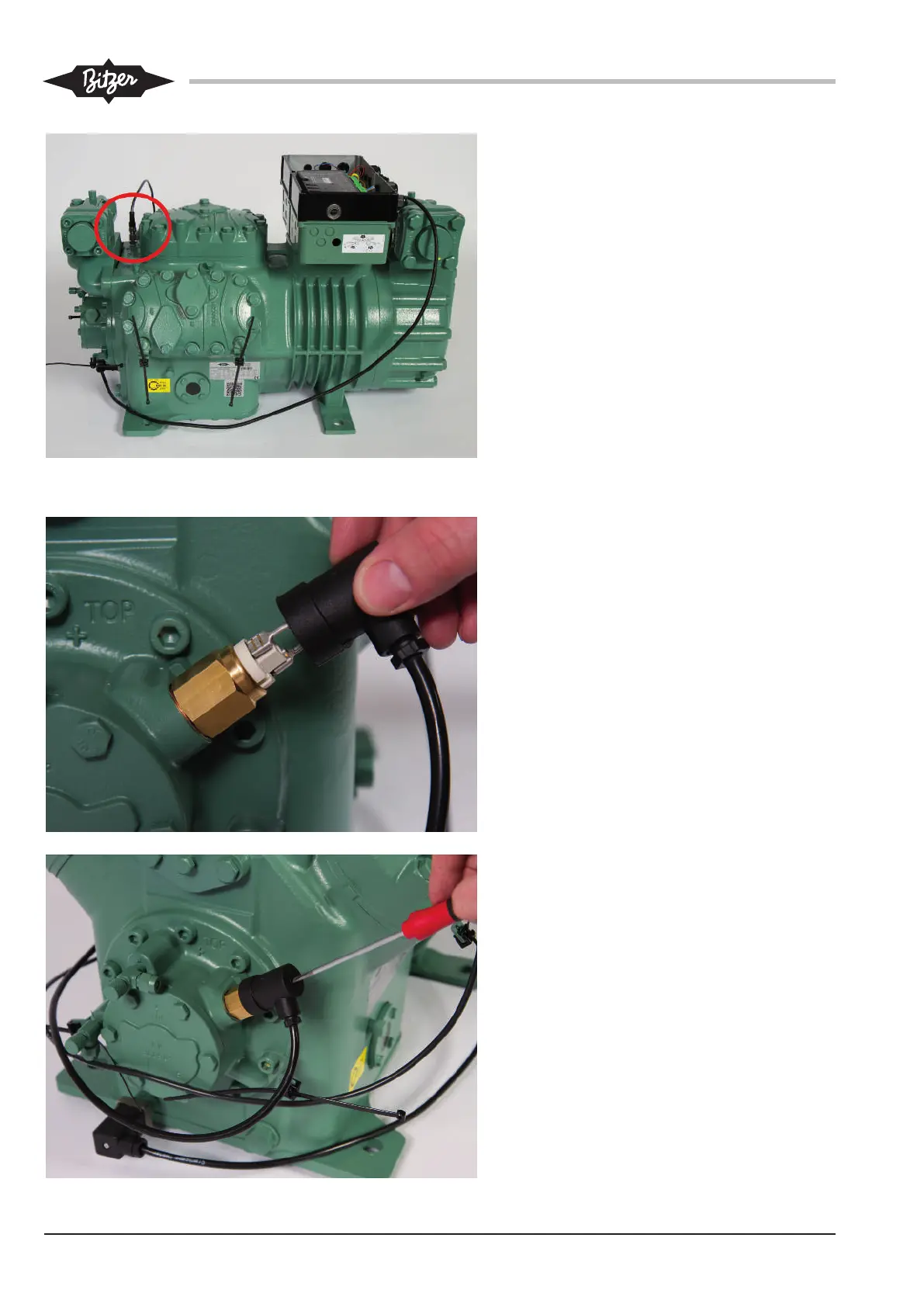

6-Zylinderverdichter 6JE-22Y .. 6FE-50(Y):
Verschlussstopfen am umkreisten Anschluss
entfernen und Gewindebohrung reinigen.
Anschließend Druckgastemperaturfühler ein-
schrauben (Anzugsmoment 35-40 Nm) und
Stecker handfest anziehen.
Kabel des Druckgastemperaturfühlers wie auf
Bild zu sehen zum Verdichtermodul führen.
3.5 Ölüberwachung DP1 montieren
Stopfen oder vorhandenen Ölsensor am
Lagerdeckel ausschrauben und Gewindeboh-
rung reinigen.
Ölüberwachung mit O-Ring und Metalldicht-
scheibe in Lagerdeckel einschrauben (An-
zugsmoment 75 Nm). O-Ring sorgfältig mon-
tieren!
Kabelschuhe mit beliebiger Polung an DP1-
Sensor anschließen.
Anschlusskappe aufstecken und festschrau-
ben (Position und Kabelführung nach unten,
siehe Bild).
Im Anschluss können optionale Erweiterungs-
bausätze montiert werden (siehe Kapitel Monta-
ge der optionalen CM-RC-01 Erweiterungsbau-
sätze, Seite 28).
