KW-231-128

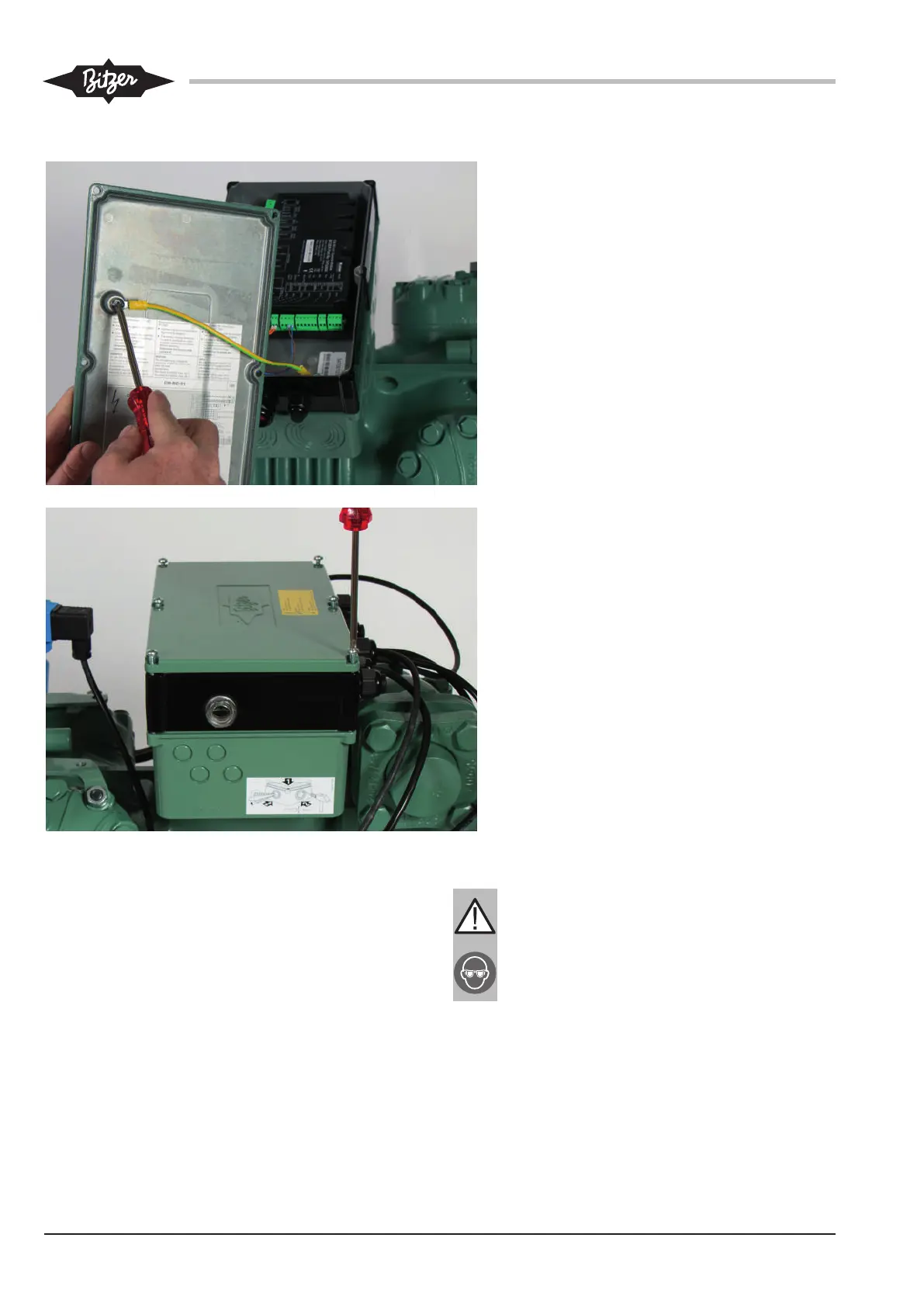

3.8 Deckel auf das Modulgehäuse schrauben
Beiliegenden Aufkleber „CM-RC-01“ in den
Deckel des Anschlusskastens kleben.
Anschließend Schutzleiter an den Deckel des
Anschlusskastens schrauben.
Deckel des Anschlusskastens auf das Ver-
dichtermodulgehäuse setzen und mit den 6
beiliegenden Schrauben (M5 x 70 mm) befes-
tigen.
4 Montage der optionalen CM-RC-01
Erweiterungsbausätze
Die Montage der optionalen Erweiterungsbausätze des
Verdichtermodul-Komplettierungsbausatzes enthält fol-
gende Bauteile und Arbeitsschritte:
Ventilflansche und Magnetventile für Leistungsrege-
lung (CRII) und/oder Anlaufentlastung (SU) montie-
ren und anschließen.
Druckmessumformer montieren und anschließen.
Kältemitteleinspritzung montieren und anschließen.
Zusatzventilator montieren und anschließen.
WARNUNG
Verdichter steht unter Druck!
Schwere Verletzungen möglich.
Verdichter auf drucklosen Zustand bringen!
Schutzbrille tragen!
Nach Montage neuer Bauteile wie z. B. Druckgastem-
peraturfühler, Einspritzdüse oder Einspritzventil:
