KW-231-1 29
HINWEIS
Schwere Verletzungen möglich. Neues Bauteil
kann sich schlagartig lösen.
Gewinde prüfen.
Neues Bauteil sorgfältig einschrauben. Anzugs-
momente beachten!
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
Nach Montage aller Bauteile der Kältemitteleinsprit-
zung:
HINWEIS
Nach Montagearbeiten am Verdichter kann Käl-
temittel oder Öl entweichen.
Vor Inbetriebnahme Dichtheitsprüfung durchfüh-
ren!
4.1 Erweiterungsbausatz "Leistungsregelung" (CRII)
und "Anlaufentlastung" (SU) montieren
Information
Voraussetzung für die nachfolgende Montage
der Magnetventile zur Leistungsregelung (CRII)
und Anlaufentlastung (SU) ist, dass die entspre-
chenden CRII und SU-Zylinderköpfe bereits am
Verdichter vormontiert sind.
Sicherheitshinweise und Montagebeschreibung
der CRII-oder SU-Zylinderköpfe bzw. Montage-
position und genaue Bestückung der Zylinder-
bänke, siehe Technische Informationen KT-101
und KT-110.
• Ovalflansch und Dichtung vom CRII-/SU-Zy-
linderkopf entfernen und Dichtfläche reinigen.
• Neue Dichtung auflegen, dabei Position der
Führungsstifte beachten!
• Magnetventil mit neuen Schrauben befesti-
gen. Schrauben abwechselnd anziehen (An-
zugsmoment 80 Nm).
HINWEIS
Verdichterschaden möglich!
Nur passende Original-Magnetspulen
verwenden!
• Magnetspule auf den Anker aufdrücken bis
sie einrastet.
• Gerätesteckdose aufstecken und verschrau-
ben (Anzugsmoment 5 Nm).

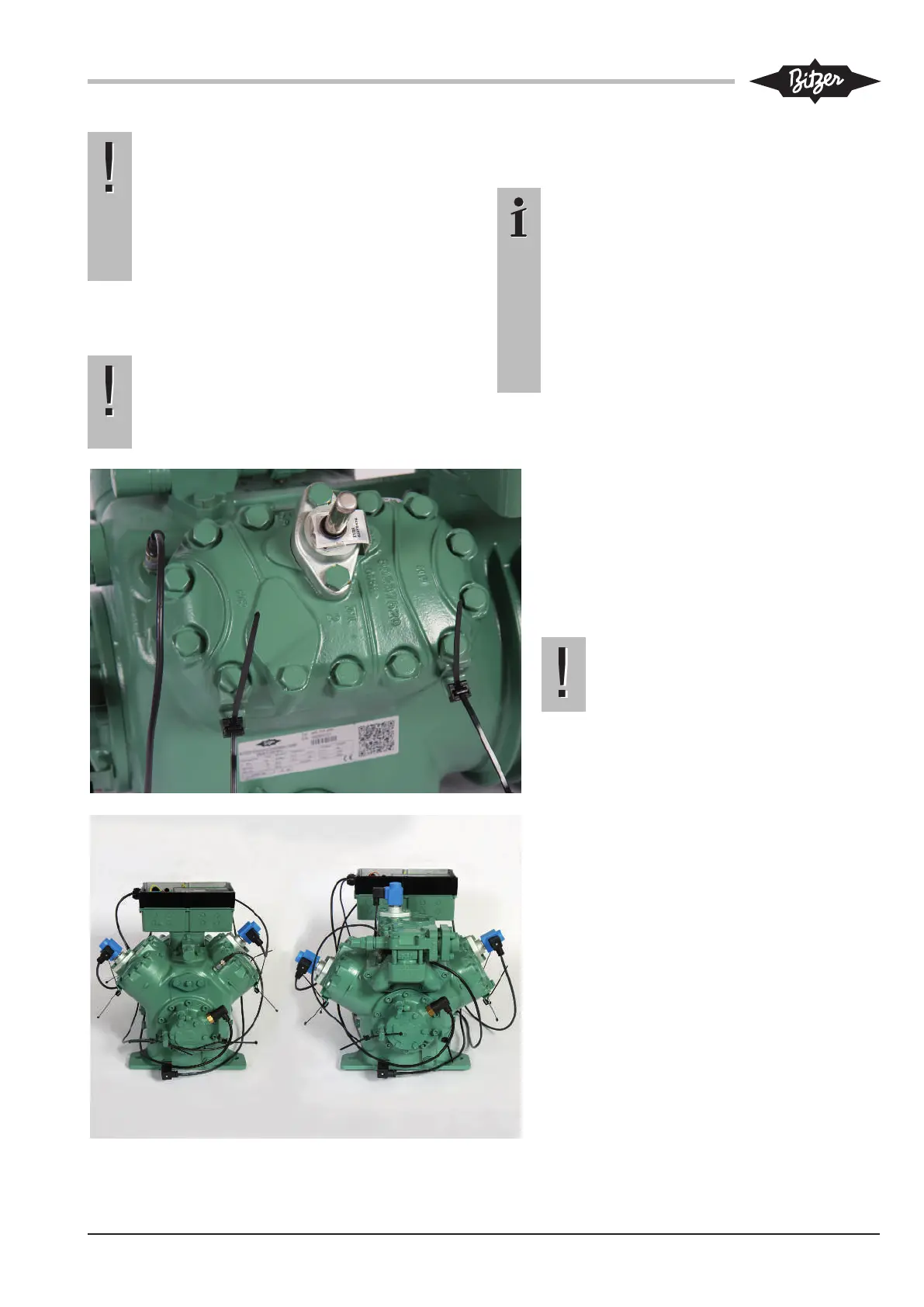

Die Bilder zeigen jeweils beispielhaft einen voll-
ausgestatteten 4-Zylinderverdichter (links) und
6-Zylinderverdichter (rechts). Verteilung und Be-
stückung der Zylinderköpfe je nach bestellter
Ausstattungsvariante.
