KW-231-1 33
6-Zylinderverdichter 6JE-22Y .. 6FE-50(Y):
Die 6-Zylinderverdichter haben zwei Einspritzdü-
sen:
Information
Vor einer endgültigen Montage der Be-
festigungselemente, zuerst eine Lötver-
bindung zwischen Flüssigkeitsleitung und
Einspritzventil herstellen.
• Vor dem Einbau, Einspritzdüsen auf Verunrei-
nigungen prüfen.
• Danach die Verschlussstopfen (1/8 NPTF)
entfernen und die Einspritzdüsen einschrau-
ben (Anzugsmoment: 10-13 Nm).
• Zur Abdichtung das konische Gewinde (1/8
NPTF) mit Teflonband umwickeln.
• Das Einspritzventil anschrauben. Es ist be-
reits mit der gabelförmigen Verbindungslei-
tung (einschließlich Verschraubungen) zu den
Einspritzdüsen vormontiert.

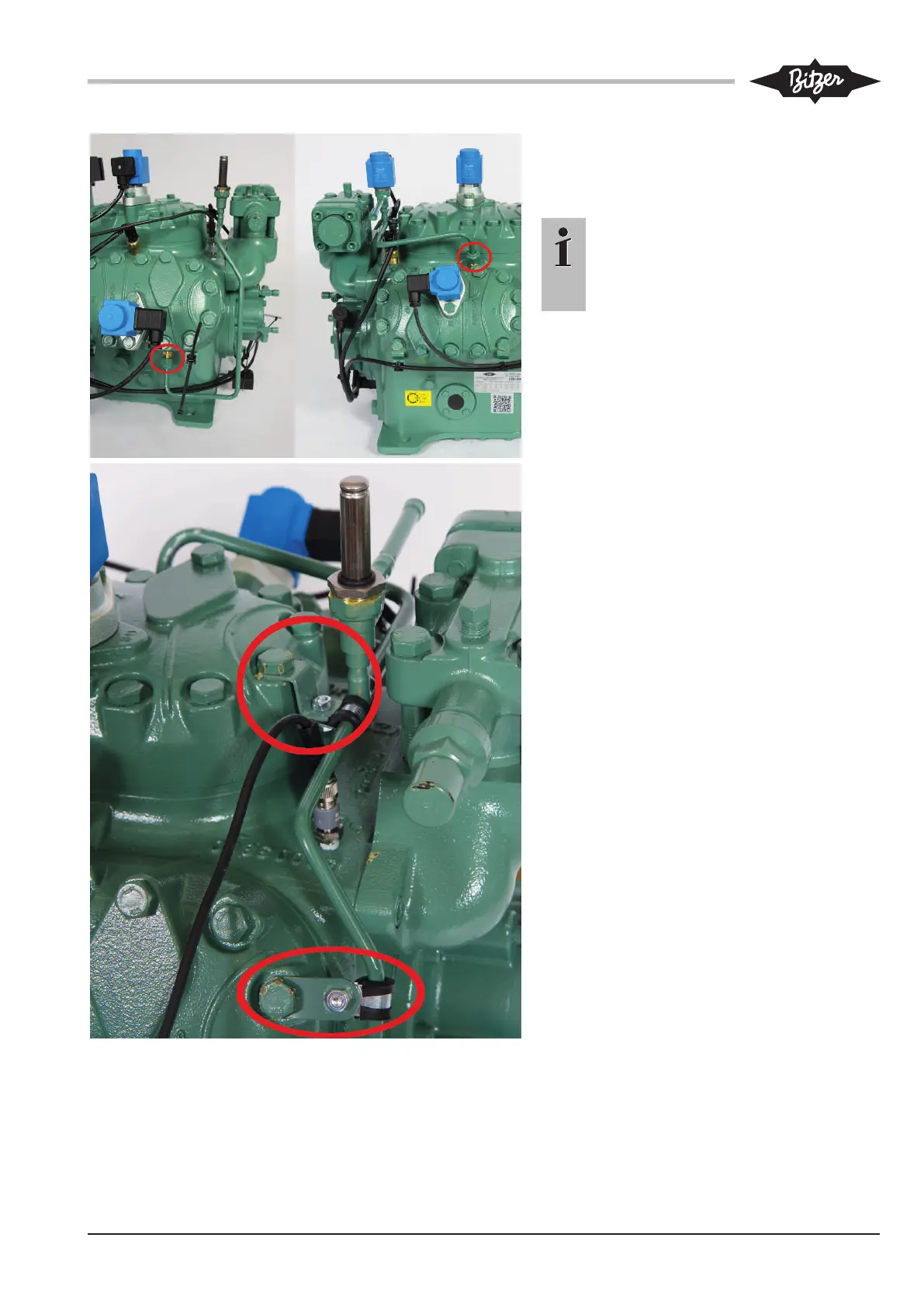

• Um undefinierte Schwingungen und Span-
nungen in der Verbindungsleitung zu vermei-
den, Einspritzventil durch zwei Befestigungs-
bleche am oberen und seitlichen Zylinderkopf
sichern (siehe rote Markierungen im Bild).
• Dazu zunächst die entsprechenden Schrau-
ben am Zylinderkopf lösen und mit eingeleg-
tem Befestigungsblech wieder anziehen (An-
zugsmoment: 80 Nm).
• Anschließend die Verbindungsleitung mit dem
Gewinde der Düsen verschrauben und durch
Gegenhalten des Düsenelements mit einem
offenen Ringschlüssel fest anziehen.
• Magnetspule auf den Anker aufdrücken und
einrasten.
• Gerätesteckdose aufstecken und verschrau-
ben (Anzugsmoment 5 Nm).
