DB-300-9 45
4.8 Ölabscheider
Ölheizung(en) in den Ölabscheider einbauen und ge-
mäß Prinzipschaltbild anschließen (siehe auch SH-100,
SH-500). Die Ölheizung verhindert bei längeren Still-
standszeiten eine übermäßige Kältemittelanreicherung
im Öl und damit Viskositätsminderung. Sie muss im
Stillstand des Verdichters eingeschaltet sein.
Ölabscheider isolieren:
für Betrieb bei niedrigen Umgebungstemperaturen
oder
mit hohen Temperaturen auf der Hochdruckseite
während des Stillstands (z.B. Wärmepumpen).
Der Ölniveauwächter und der Ölthermostat werden
separat geliefert und müssen auf der Baustelle mon-
tiert werden. Einbauposition siehe Abbildung 4, Seite
45.
9
11
7
8
6
FZ
10
2
3
4
5
1
12
6 mm (1/4")

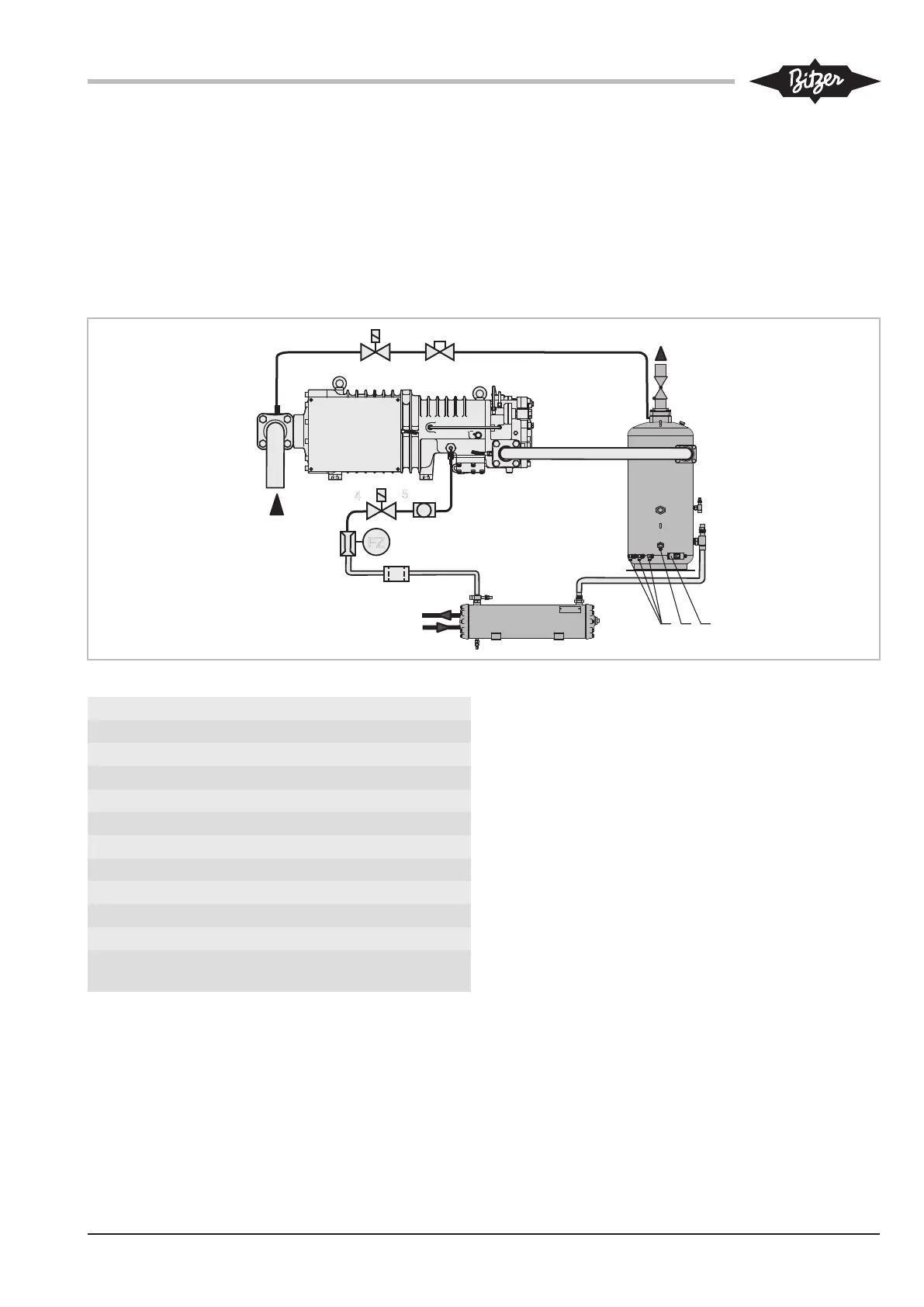

Abb.4: Ölkreislauf (mit einem Verdichter)
1 Verdichter
2 Ölfilter
3 Öldurchflusswächter
4 Ölmagnetventil
5 Schauglas
6 Ölabscheider
7 Ölniveauwächter
8 Ölthermostat
9 Ölheizung
10 Ölkühler (bei Bedarf)
11 Rückschlagventil
12 Magnetventil (Stillstands-
bypass)
