7.1.3 Série OAHC
Voir voir figure 22, page 97.
• Lors du remplacement des cartouches filtrantes, ac-
crocher un dispositif de levage approprié aux œillets
(4) du couvercle (1).
• Desserrer les vis du couvercle (1) de manière symé-
trique et enlever le couvercle vers l’avant à l’aide du
dispositif de levage.
AVERTISSEMENT
Le couvercle est très lourd (100 kg)!
Risque d’écrasement grave!
N’enlever le couvercle qu’à l’aide des dispositifs
appropriés! Porter des chaussures de sécurité!
• 4 cartouches filtrantes (3) se trouvent dans le
OAHC.A. Desserrer les écrous de fixation et les
contre-écrous (2) et enlever les cartouches (3) l’une
après l’autre dans le sens contraire des aiguilles
d’une montre.
• Insérer les cartouches filtrantes neuves. Serrer les
écrous de fixation et les contre-écrous (2) (10Nm).
• Insérer les joints neufs.
• Visser fermement le couvercle (1) (730 Nm).
3
2
1
4
4

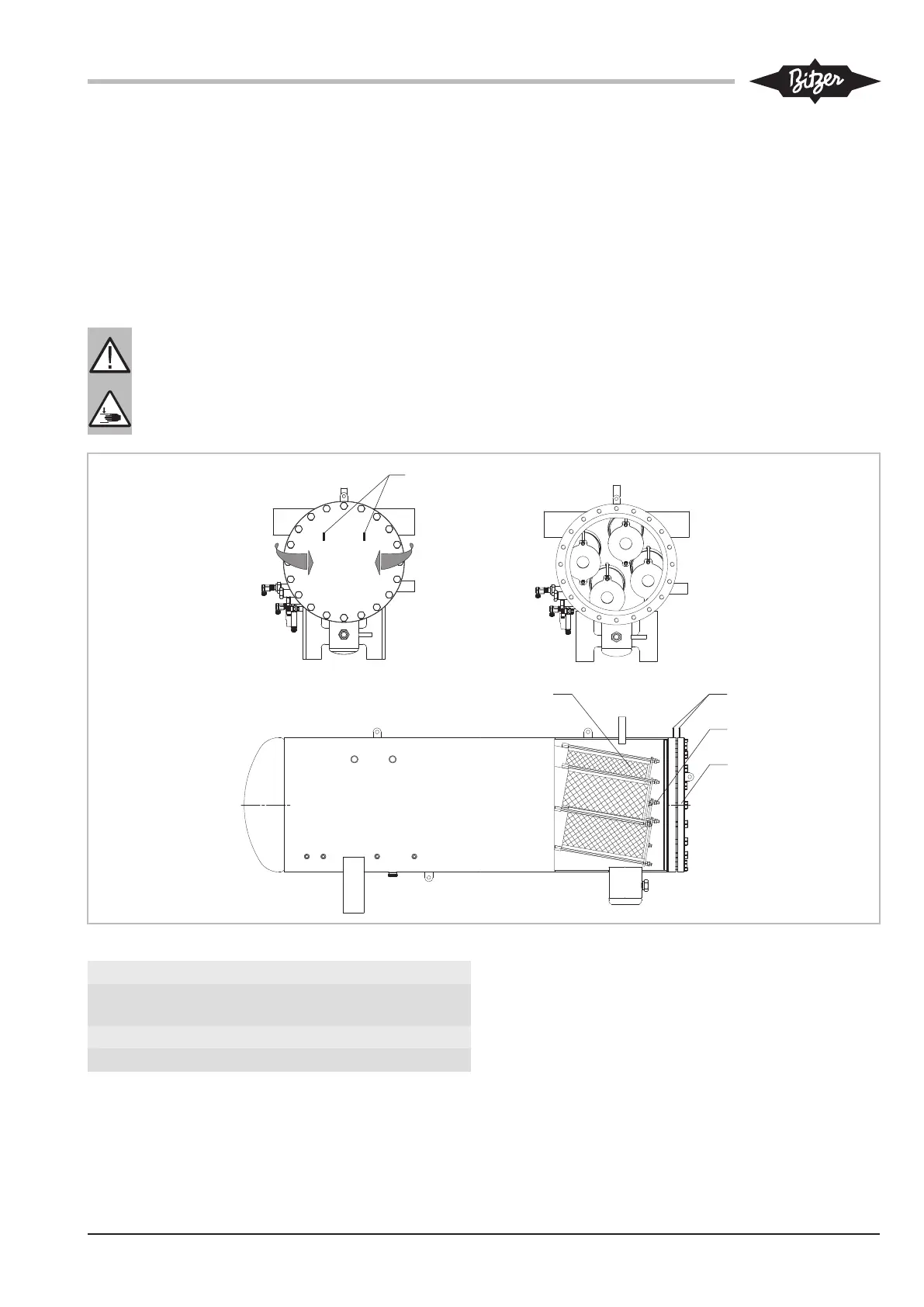

Fig.22: Série OAHC: Remplacer les cartouches filtrantes
1 Couvercle
2 Écrou de fixation avec
contre-écrou
3 Cartouche filtrante
4 Œillets
