4.11 Anschlüsse Ölabscheider
Die Ölabscheider mit der in der Zeichnung gekenn-
zeichneten Befestigung (12) nach unten auf eine waag-
rechte Fläche montieren! Die Ölabscheider der OAS-
Serie mit der in der Zeichnung gekennzeichneten Be-
festigung (12) an eine senkrechte Fläche montieren!
Die Ausrichtung der Anschlüsse der Zeichnung ent-
sprechend beibehalten!
1
5
2
12
3

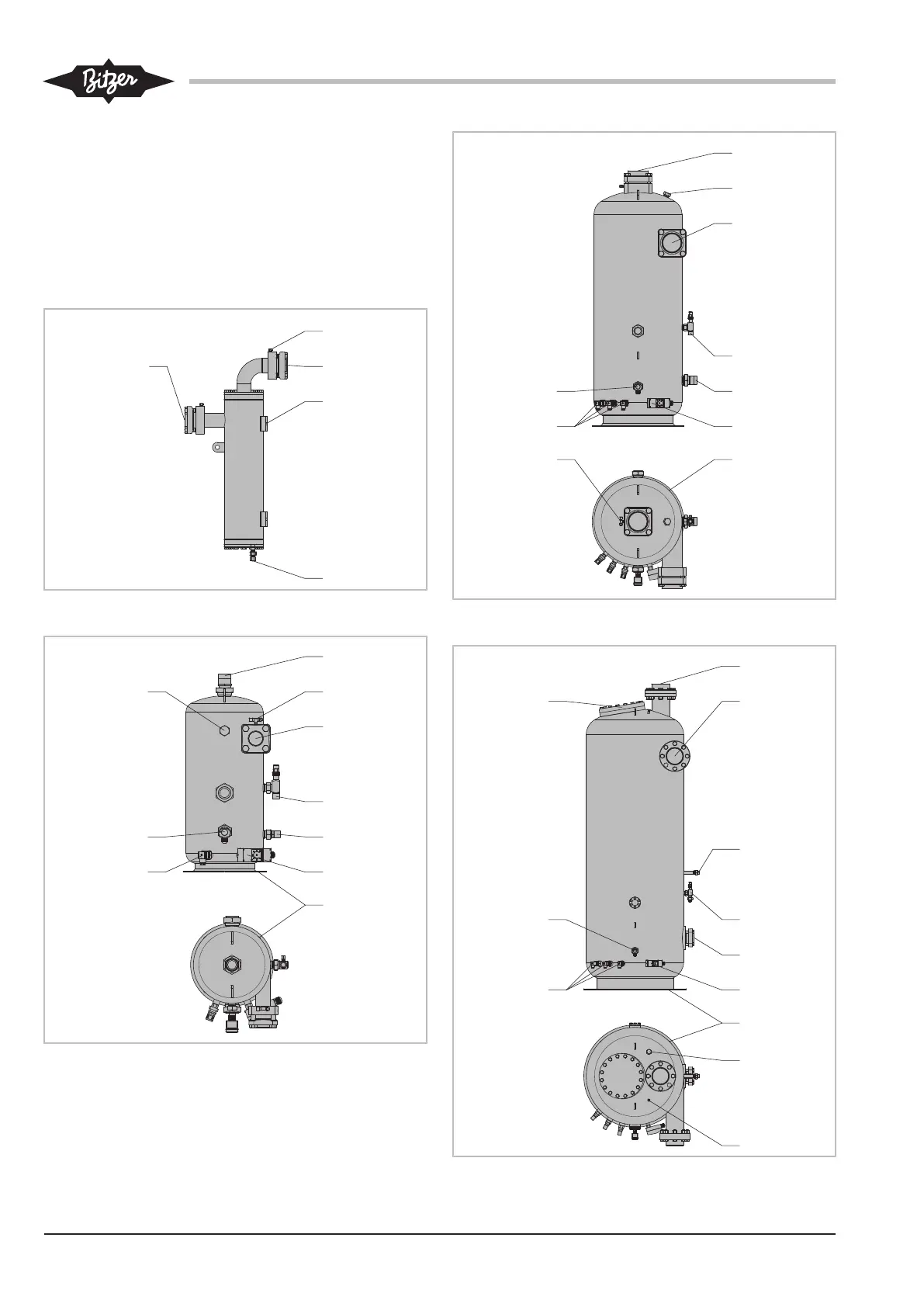

Abb.12: OAS322 .. OAS3088
8
4
7
6
3
9
2
5
1
12
Abb.13: OA1954(A) .. OA4188(A), OAF6288
12
8
4
7
6
3
9
2
1
5
Abb.14: OA9111(A) .. OA25112(A), OAF15211
7
6
3
4
10
8
1
2
11
12
9
5
DN20
Abb.15: OAC14011A .. OAC25112A
