Bitzer F062H(P) - Série OAC

DB-300-9 95
7.1.1 Série OAC
Voir voir figure 20, page 95.
• Ouvrir la bride de service (1).
• Les cartouches filtrantes sont disposées en paires,
les unes au-dessus des autres: le modèle
OAC14011A contient 4 paires de cartouches, le mo-
dèle OAC25112A en a 6.
• Enlever les paires de cartouches l’une après l’autre:
Enlever l’écrou de fermeture (2) et l’élément de cen-
trage (3). Enlever la cartouche filtrante supérieure
(4). Dévisser la barre de guidage (5) supérieure. En-
lever l’élément de liaison (6). Enlever la cartouche fil-
trante inférieure (4). La barre de guidage inférieure
(7) reste dans le séparateur d’huile combiné.
• Répéter les étapes pour enlever les autres paires de
cartouches.
• Une fois enlevés l’écrou de verrouillage (2) et l’élé-
ment de centrage (3), la paire de cartouches corres-
pondante peut être basculée.
• Insérer les cartouches filtrantes neuves. Serrer les
écrous de fermeture (2) (10Nm).
• Visser fermement la bride de service (1) (98Nm).
1
2
4
5
6
7
OAC25112A
OAC14011A
3

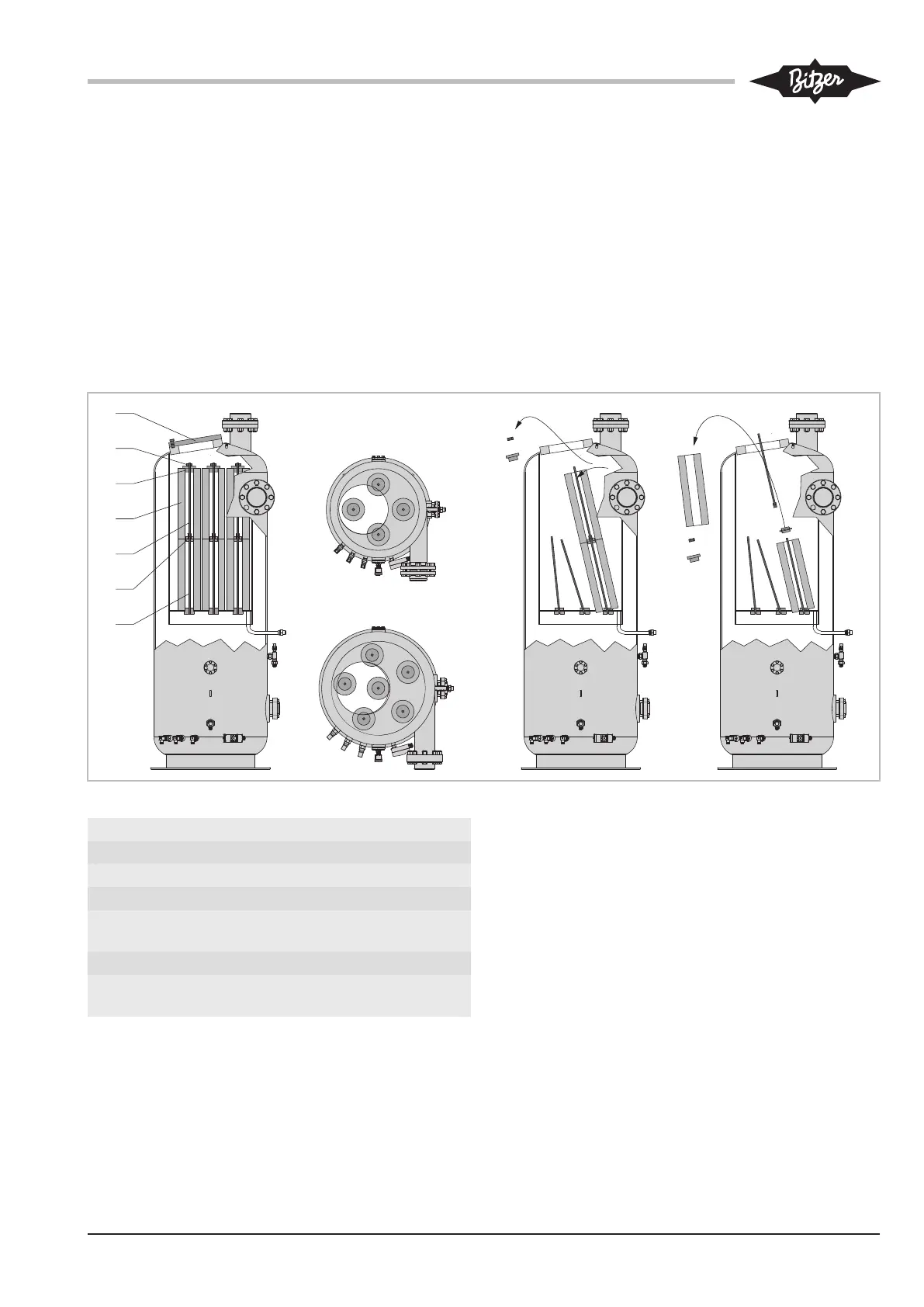

Fig.20: Série OAC: Remplacer la cartouche filtrante
1 Bride de service
2 Écrou de fermeture
3 Élément de centrage
4 Cartouche filtrante
5 Barre de guidage supé-
rieure
6 Élément de liaison
7 Barre de guidage infé-
rieure
