7.1.1 OAC Serie
Siehe siehe Abbildung 20, Seite 62.
• Serviceflansch (1) öffnen.
• Die Filterpatronen sind paarweise übereinander an-
geordnet: Im OAC14011A befinden sich 4 Patronen-
paare, im OAC25112A sind es 6.
• Patronenpaare jeweils nacheinander entnehmen:
Verschlussmutter (2) und Zentrierstück (3) entfer-
nen. Obere Filterpartone (4) herausnehmen. Oberen
Führungsstab (5) herausschrauben. Verbindungs-
stück (6) entfernen. Untere Filterpartone herausneh-
men. Der untere Führungsstab (7) bleibt im Kombiöl-
abscheider.
• Die weiteren Patronenpaare entsprechend entfer-
nen.
• Sobald Verschlussmutter (2) und Zentrierstück (3)
entfernt sind, kann das jeweilige Patronenpaar ge-
kippt werden.
• Neue Filterpatronen entsprechend einbauen. Ver-
schlussmuttern (2) anziehen (10 Nm).
• Service-Flansch (1) verschrauben (98 Nm).
1
2
4
5
6
7
OAC25112A
OAC14011A
3

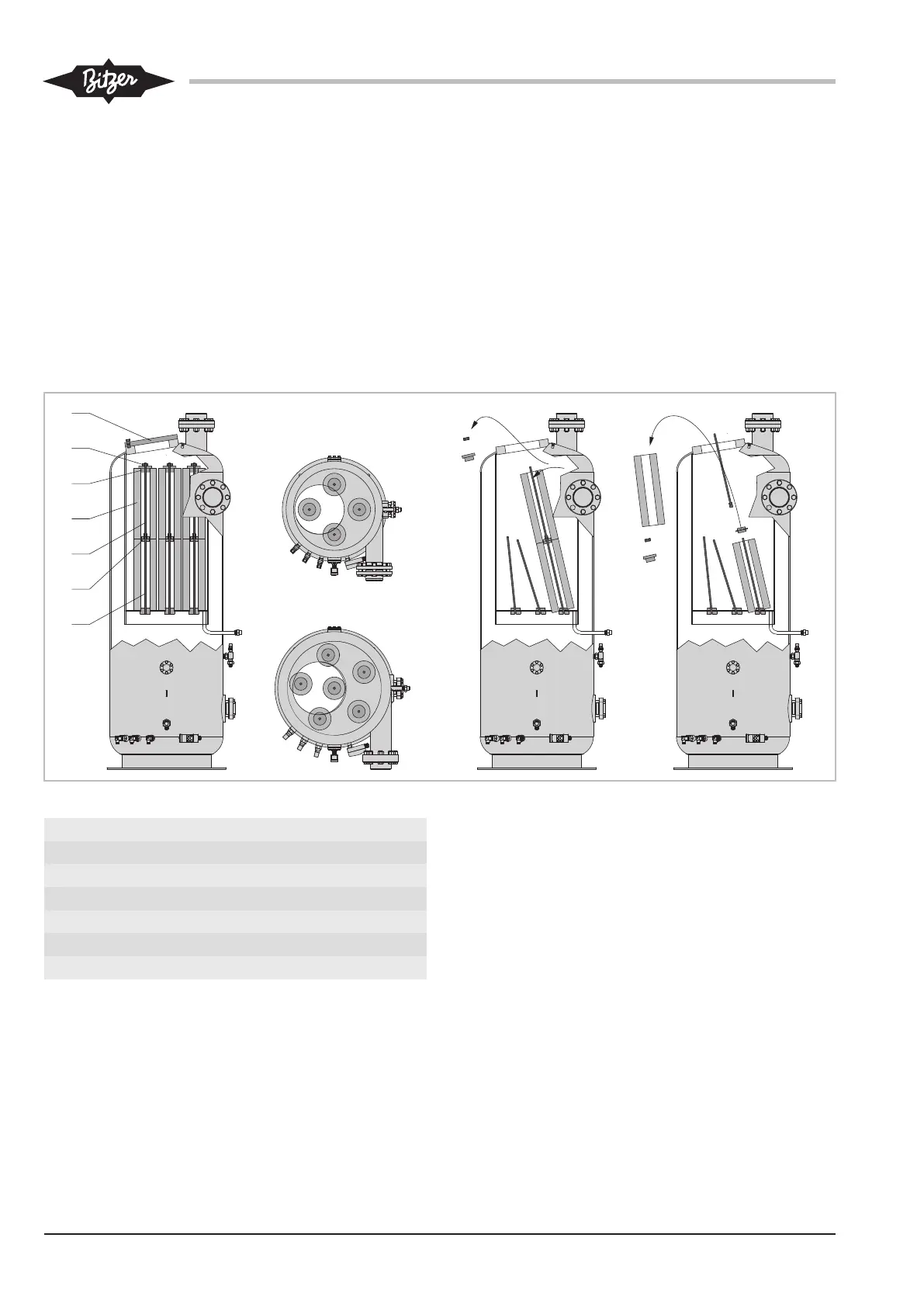

Abb.20: OAC Serie: Filterpatrone wechseln
1 Serviceflansch
2 Verschlussmutter
3 Zentrierstück
4 Filterpatrone
5 Oberer Führungsstab
6 Verbindungsstück
7 Unterer Führungsstab
