Bitzer F062H(P) - Monter la Soupape de Décharge

DB-300-9 77
4.7.1 Monter la soupape de décharge
Filet intérieur 3/8-18 NPTF: Monter la soupape de dé-
charge.
Filet extérieur 1 1/4-12 UNF: Visser la soupape de dé-
charge dans l’adaptateur. Puis fixer l’adaptateur sur le
réservoir sous pression avec l’écrou-raccord.
Adaptateurs disponibles voir figure 3, page 77.
366 005 03
SW 22
1/2"-14 NPTF
1 1/4"-12 UNF
366 005 04
SW 12
G 1/2
1 1/4"-12 UNF
366 005 05
SW 22
3/8"-18 NPTF
1 1/4"-12 UNF
366 005 01
SW 12
1 1/4"-12 UNF
1/2"-14 NPTF
366 005 02
SW 22
G 1/2
1 1/4"-12 UNF

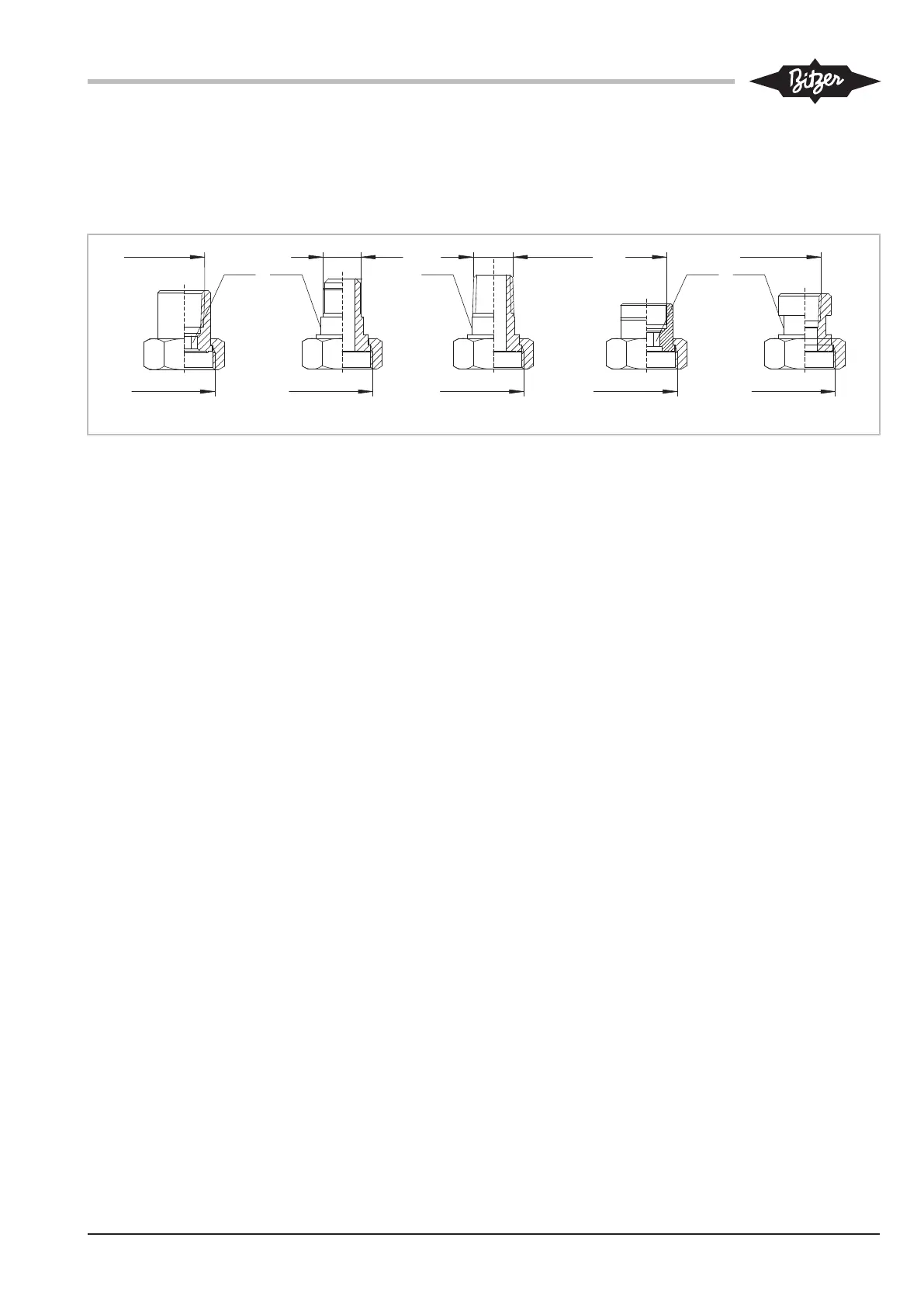

Fig.3: Adaptateur pour la soupape de décharge
