4.4 Espace pour retrait du détecteur
• Option
• Réservoir de liquide FS202 .. FS5502
Si le détecteur destiné à surveiller en continu le niveau
de liquide est monté ou doit être monté ultérieurement,
il faut monter le réservoir de liquide de telle manière
que le détecteur puisse être retiré par le haut (voir fi-
gure 1, page 75).

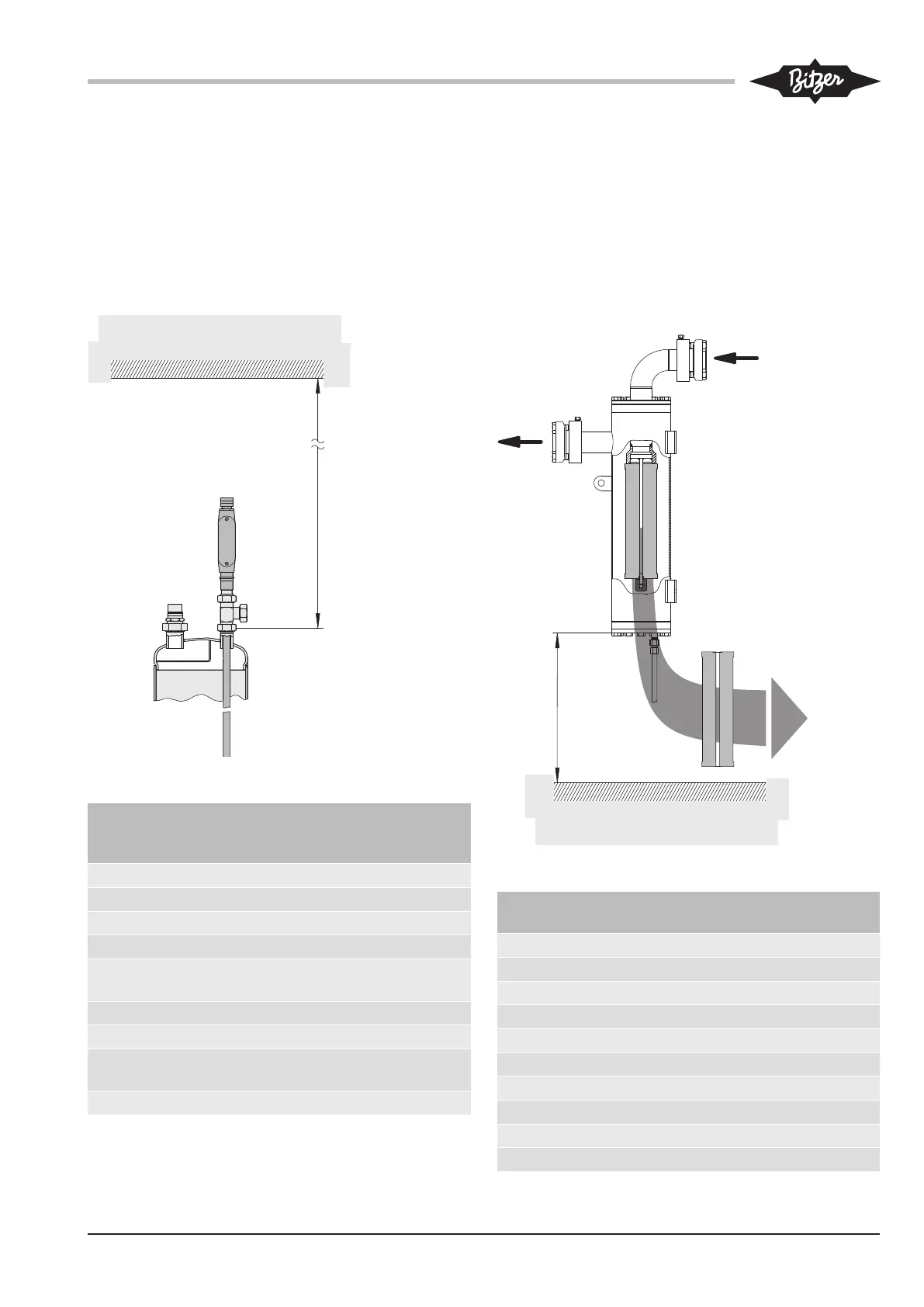

Fig.1: Espace pour retrait du détecteur
Type Espace pour re-
trait du détecteur
(=X)
Kit de montage
détecteur
FS202 1000 mm 34740501
FS252 1160 mm 34740502
FS302 / FS562 1280 mm 34740503
FS402 / FS732 1530 mm 34740504
FS2202 /
FS4002
1640 mm 34740505
FS902 / FS4752 1740 mm 34740506
FS1122 1280 mm 34740503
FS1602 /
FS5502
2040 mm 34740507
FS3102 2140 mm 34740508
4.5 Espace pour retrait de la cartouche filtrante
Séparateur d’huile pour NH
3
• OAC14011A .. OAC25112A
• OAS322 .. OAS3088
• OAHC65051A .. OAHC100051A
Il faut monter les séparateurs d’huile combinés et se-
condaires de telle manière que les cartouches filtrantes
puissent être retirées (voir figure 2, page 75).
Fig.2: Espace pour retrait de la cartouche filtrante
Type Espace pour retrait de la
cartouche filtrante (=X)
OAC14011A 460 mm
OAC25112A 460 mm
OAS322 120 mm
OAS744 260 mm
OAS1055 300 mm
OAS1655 600 mm
OAS3088 600 mm
OAHC65051A 460 mm
OAHC80051A 460 mm
OAHC100051A 460 mm
