Bitzer F062H(P) - Raccords Séparateurs Dhuile

DB-300-9 85

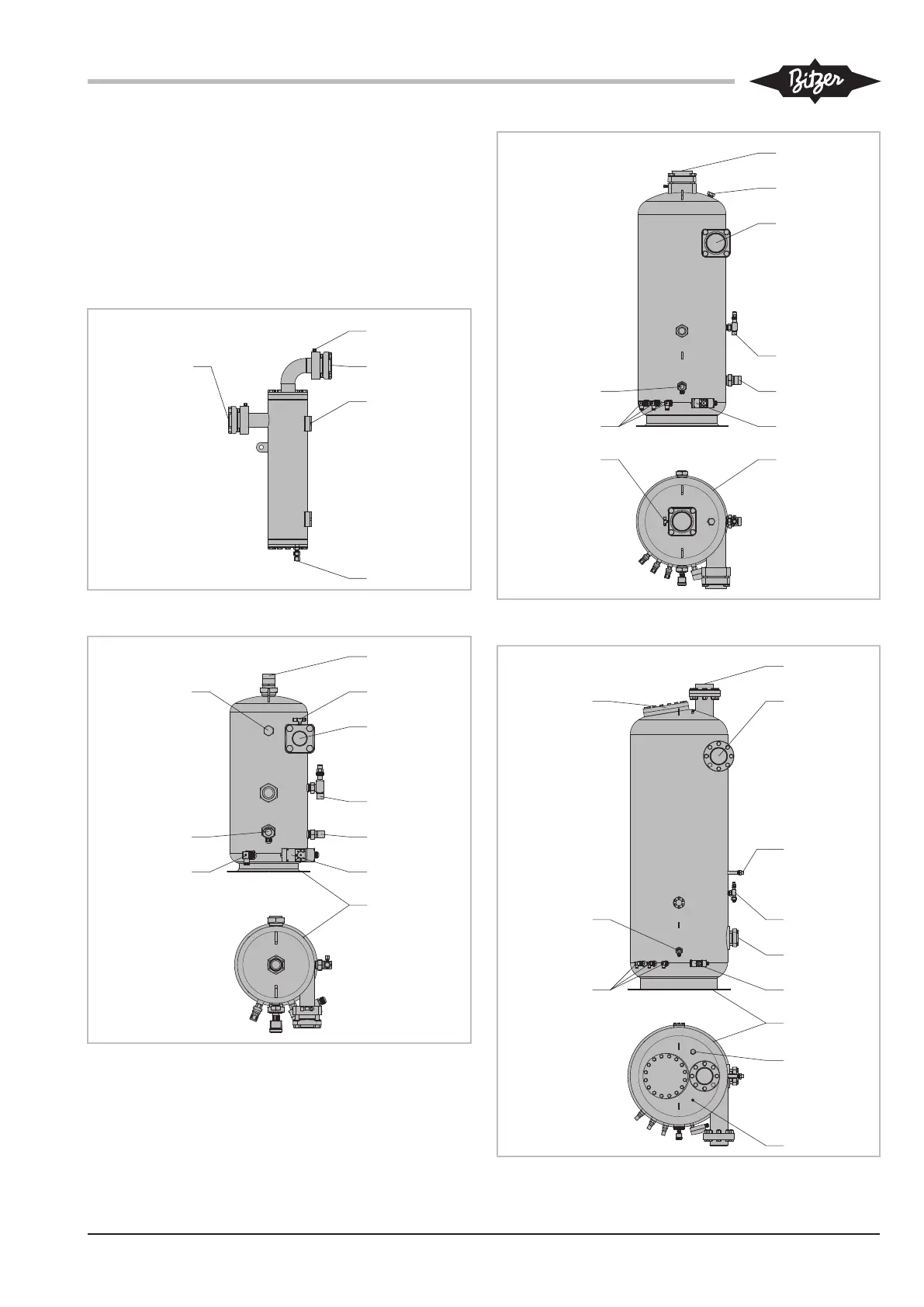

4.11 Raccords séparateurs d’huile
Monter les séparateurs d’huile sur une surface horizon-
tale avec la fixation indiquée sur le dessin (12) pointant
vers le bas! Les séparateurs d’huile de la série OAS
doivent être montés sur une surface verticale à l’aide
de la fixation (12) indiquée sur le dessin! Maintenir
l'orientation des raccords comme illustré au croquis co-
té !
1
5
2
12
3
Fig.12: OAS322 .. OAS3088
8
4
7
6
3
9
2
5
1
12
Fig.13: OA1954(A) .. OA4188(A), OAF6288
12
8
4
7
6
3
9
2
1
5
Fig.14: OA9111(A) .. OA25112(A), OAF15211
7
6
3
4
10
8
1
2
11
12
9
5
DN20
Fig.15: OAC14011A .. OAC25112A
