Installation
42
Montage du Four

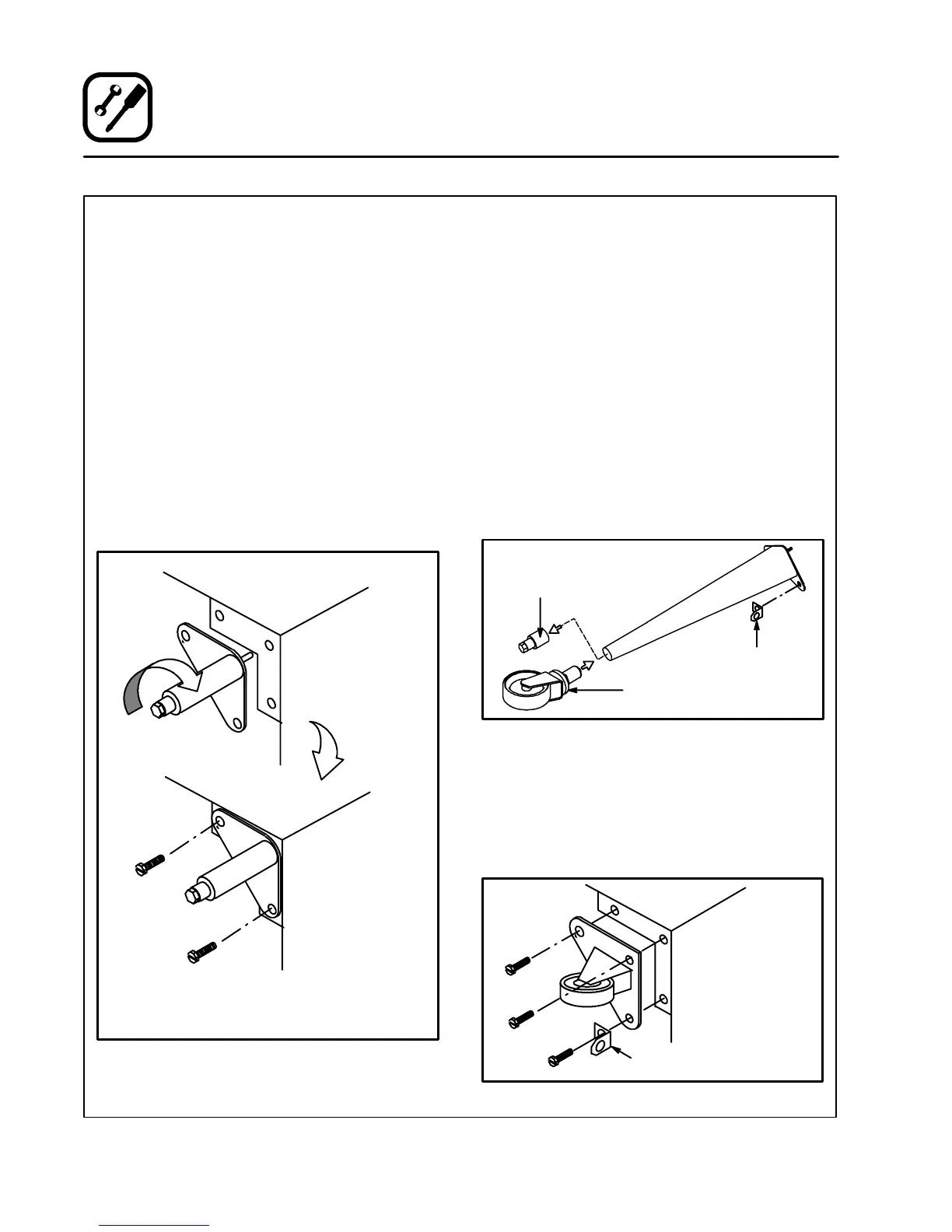

ASSEMBLAGE DES PIEDS
1. Pousser le four, couché sur le dos, sur un élé-
vateur.
2. Alignez le goujon fileté du pied sur le trou de
visprévudans le coin avant du fond de caisse.
Vissez le pied, dans le sens des aiguilles
d’une montre, jusqu’au dernier tour complet
possible.
3. Alig nez les deux orifi ces de la plaque du pied
sur les trous prévus au bas du four. Fixez le pied
à l’aide de deux boul ons de 12.7 mm (1/2 po).
REMA RQUE: Si des roulett e s sont utilisées, voir
MO N T A GE DES ROULETTES
avant de continuer.
4. Si nécessaire, mettez le four de niveau en vis-
sant ou en dévissant la vis de niveau despieds
réglables.
Illustré : pieds de 15 cm (6”)
Figure 4
MONT AGE DES ROULETTES
REMARQUE:Installer les roulettes à frein sur le de-
vant du four. Installer les roulettes
sans frein à l’arrière.
REMARQUE:Si le four est monté sur roulettes, un
connecteur commercial flexible doit
être utilisé. Voir le page 49.
Roule tt es pour four si mple ou pour four super-
posés :
1. Placer les pieds comme décrit.
2. Desserrer l’écrou de blo cage des embouts au
bas de chaque pied réglable. Retirer les embouts.
3. Insérer une roulette dans chaque pied, com-
me illustré. Serrer les écrous de blocage pour
fixer les roulettes.
Embouts de
pied ajustables
Ensemble de roulette
Cornière de retenue
du câble
Figure 5
Roulettesdebasprofilepourdeuxfourssuper-
posés :
1. Aligner les trois trous dans chaque plaque de
l’ensemble de roulette avec les trous dans le
fond du four. Fixer chaque roulette à l’aide de
trois boulons de 12.7 mm (1/2 po).
Cornière de retenue du câb le
Figure 6
