Instalacija
Climate 3000i 6721823680 (2022/10)
238
3.4 Priključak cevi
3.4.1 Provodnik rashladnog sredstva priključiti na unutrašnju i
na spoljnu jedinicu
OPREZ
Curenje rashladnog sredstva kroz nezaptivene spojeve
Usled nestručnog povzivanja cevi može da dođe do curenja rashladnog
sredstva. Ponovo primenjivi mehanički priključci i pertlovani spojevi nisu
dozvoljeni u unutrašnjim prostorijama.
Pertlovane spojeve zategnuti samo jednom.
Pertlovane spojeve nakon razdvajanja uvek ponovo napraviti.
Bakarne cevi se isporučuju u metričkim i colnim dimenzijama, ali su
navoji navrtke za presovanje uvek isti. Presovani navoji na unutrašnjoj i
spoljnoj jedinici su namenjeni za colne dimenzije.
U slučaju primene metričkih bakarnih cevi navrtke za presovanje
zameniti za odgovarajući prečnik ( tab. 7).
Odrediti prečnik i dužinu cevi ( str. 236).
▶Skratiti cev pomoću sekača za cevi ( sl. 11).
Krajeve cevi očistiti iznutra od tragova rezanja i kuckanjem izbaciti
opiljke.
Staviti navrtku na cev.
▶Cev pomoću zvona za presovanje proširiti na dimenziju iz tab. 7.
Navrtka mora lako da klizi na ivici ali ne i preko nje.
Priključiti cev i zategnuti navoj sa zateznim momentom iz tab. 7.
Gore navedene korake ponoviti za drugu cev.
PAŻNJA
Redukovan stepen dejstva usled prenosa toplote između provodnika
rashladnog sredstva
Provodnike rashladnog sredstva termički izolovati međusobno
odvojeno.
Staviti izolaciju cevi i fiksirati.

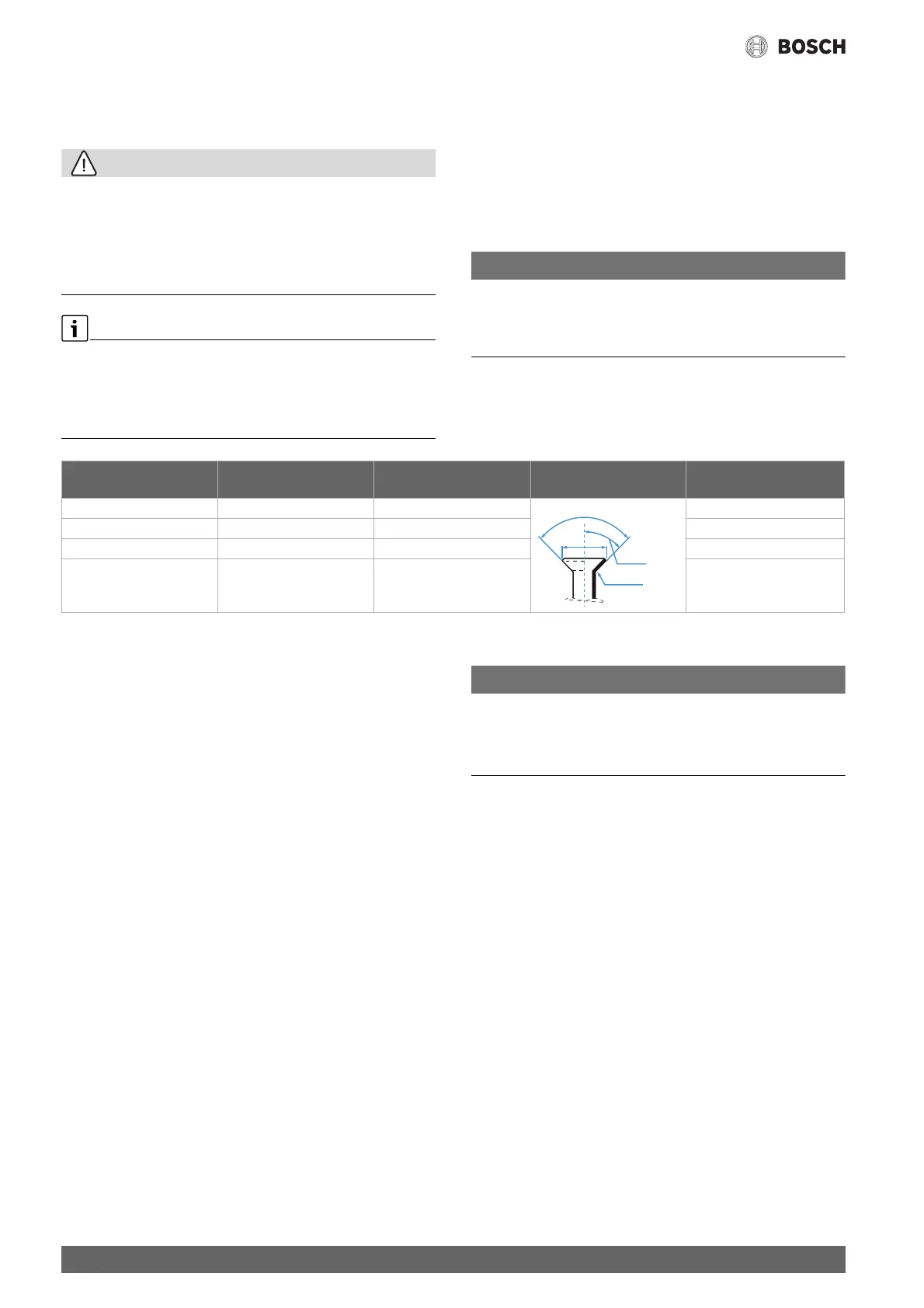

tab. 7 Karakteristike cevnih spojeva
3.4.2 Priključak odvoda kondenzata na unutrašnju jedinicu
Kadica za kondenzat unutašnje jedinice je opremljena sa dva priključka.
Fabrički su na njih montirani crevo za kondenzat i čep koji mogu da se
zamene ( sl. 10).
Crevo za kondenzat postaviti s padom.
3.4.3 Provera hermetičnosti i punjenje uređaja
Provera hermetičnosti
Prilikom provere hermetičnosti poštovati nacionalne i lokalne propise.
Skinuti poklopce sa navojem na tri ventila ( sl. 18, [1], [2] i [3]).
Šraderov otvarač [6] i manometar [4] priključiti na Šraderov
ventil [1].
Okrenuti otvarač i otvoriti Šraderov ventil [1].
Ventile [2] i [3] ostaviti zatvorenim i uređaj napuniti azotom dok
pritisak 10 % ne poraste iznad maksimalnog radnog pritiska
( str. 242).
Proveriti da li je pritisak posle 10 minuta nepromenjen.
Ispuštati azot dok se ne dostigne maksimalni radni pritisak.
Proveriti da li je pritisak nakon najmanje 1 sata nepromenjen.
Ispustiti azot.
Punjenje sistema
PAŻNJA
Smetnja funkcije usled pogrešnog rashladnog sredstva
Spoljna jedinica je fabrički napunjena rashladnim sredstvom R32.
Kada rashladno sredstvo mora da se dopuni, koristiti samo isto
rashladno sredstvo. Ne mešati različite tipove rashladnog sredstva.
Instalacija sa vakuum pumpom ( sl. 18, [5]) evakuisati i osušiti,
dose ne postigne cca −1 bar (ili cca 500 mikrona).
Otvoriti gornji ventil [3] (strana tečnosti).
▶Uz pomoć manometra [4] proveriti da li je protok neometan.
Otvoriti donji ventil [2] (strana gasa).
Rashladno sredstvo se raspoređuje u instalaciji.
Na kraju proveriti odnos pritiska.
Odvrnuti Šraderov otvarač [6] i zatvoriti Šraderov ventil [1].
Skloniti vakuum pumpu, manometar i Šraderov otvarač.
Poklopce sa navojem staviti ponovo na ventile.
Ponovo staviti poklopce za priključke cevi na spoljnoj jedinici.
Spoljniprečnikcevi Ø [mm] Zatezni momenat [Nm] Prečnik presovanog otvora
(A) [mm]
Presovani kraj cevi Već montirani navoj
navrtke za presovanje
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
R0.4~0.8
A
45°± 2
90°± 4
