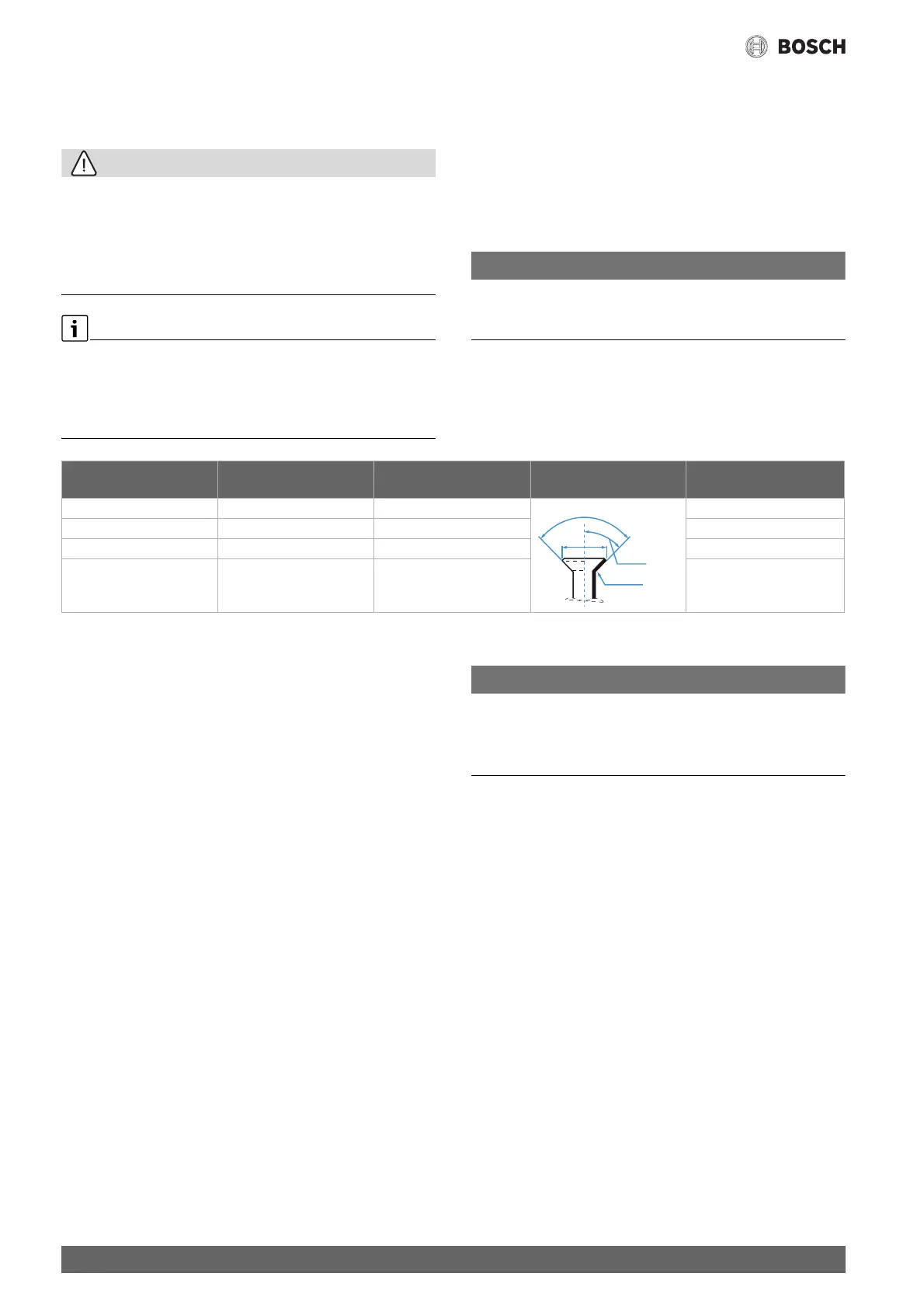

Instalacija
Climate 3000i – 6721823680 (2022/10)
98
3.4 Priključivanje cjevovoda
3.4.1 Priključivanje vodova za rashladno sredstvo na unutarnju i
vanjsku jedinicu
OPREZ
Curenje rashladnog sredstva kroz nezabrtvljene spojeve
Kroz nestručno izvedene spojeve cjevovoda može istjecati rashladno
sredstvo. Mehanički priključci koji se mogu ponovno upotrijebiti i
prošireni spojevi nisu dopuštenu u unutrašnjosti.
▶ Pritegnite proširene spojeve samo jednom.
▶ Nakon otpuštanja uvijek napravite novi prošireni spoj.
Bakrene su cijevi dostupne u metričkim jedinicama i u inčima (colima),
no navoji porubljenih matica su isti. Porubljeni navojni priključci na
unutarnjoj i vanjskoj jedinici namijenjeni su za dimenzije u inčima.
▶ Upotrebljavate li metričke bakrene cijevi, zamijenite porubljene
matice maticama s odgovarajućim promjerom ( tablica 7).
▶ Odredite promjer i duljinu cijevi ( stranica 96).
▶ Skratite cijev rezačem za cijevi ( slika 11).
▶ Iznutra uklonite bridove s krajeva cijevi i izbacite ih lupkanjem cijevi.
▶ Stavite maticu na cijev.
▶ Zvonom za porubljivanje proširite cijev na dimenziju iz tablice 7.
Morate biti u stanju lagano gurnuti maticu na rub, ali ne preko ruba.
▶ Priključite cijev i pritegnite navojni priključak na pritezni moment iz
tablice 7.
▶ Ponovite prethodne korake za drugu cijev.
NAPOMENA
Smanjeni stupanj učinkovitosti zbog prijenosa topline između
rashladnih vodova
▶ Toplinski izolirajte rashladne vodove međusobno odvojeno.
▶ Postavite i pričvrstite izolaciju cijevi.
tab. 7 Karakteristike cijevnih spojeva
3.4.2 Priključivanje odvoda kondenzata na unutarnju jedinicu
Posuda za kondenzat unutarnje jedinice ima dva priključka. Na njih su
tvornički priključeni crijevo za kondenzat i čepić, no možete ih zamijeniti
( slika 10).
▶ Položite crijevo za kondenzat ukoso.
3.4.3 Ispitivanje nepropusnosti i punjenje instalacije
Ispitivanje nepropusnosti
Tijekom ispitivanja nepropusnosti poštujte nacionalne i lokalne propise.
▶ Uklonite kape triju ventila ( slika 18, [1], [2] i [3]).
▶ Priključite Schraderov otvarač [6] i mjerač tlaka [4] na Schraderov
ventil [1].
▶ Uvrnite Schraderov otvarač i otvorite Schraderov ventil [1].
▶ Ostavite ventile [2] i [3] u zatvorenom stanju te punite sustav
dušikom dok tlak 10 % ne prekorači maksimalni radni tlak
( stranica 103).
▶ Provjerite je li tlak ostao nepromijenjen nakon 10 minuta.
▶ Ispuštajte dušik dok ne dosegnete maksimalni radni tlak.
▶ Provjerite je li tlak ostao nepromijenjen nakon najmanje 1 sata.
▶Ispustite dušik.
Punjenje instalacije
NAPOMENA
Funkcijska smetnja zbog pogrešnog rashladnog sredstva
Vanjska jedinica tvornički je napunjena rashladnim sredstvom R32.
▶ Morate li nadopuniti rashladno sredstvo, ulijte isključivo isto
sredstvo. Ne miješajte različite vrste rashladnih sredstava.
▶ Evakuirajte i sušite sustav vakuumskom pumpom ( sl. 18, [5])
do cca −1 bar (ili cca 500 Micron).
▶ Otvorite gornji ventil [3] (strana tekućine).
▶ Mjeračem tlaka [4] provjerite postoji li slobodan protok.
▶ Otvorite donji ventil [2] (strana plina).
Rashladno sredstvo raspodjeljuje se po sustavu.
▶ Zatim provjerite stanje tlaka.
▶ Izvrnite Schraderov otvarač [6] i zatvorite Schraderov ventil [1].
▶ Uklonite vakuumsku pumpu, mjerač tlaka i Schraderov otvarač.
▶ Vratite kape na ventile.
▶ Vratite poklopac za cijevne priključke na vanjskoj jedinici.
Vanjski promjer
cijevi Ø [mm]
Zakretni moment [Nm] Promjer porubljenog
otvora (A) [mm]
Porubljeni kraj cijevi Predmontirani navoj
porubljene matice
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
12,7 (1/2") 49-59 16,2-16,5 5/8"
15,9 (5/8") 57-71 19,2-19,7 3/4"
