3.2 Juego de ampliación 0986610930
Los productos Denoxtronic-SetPC/LD (0986610500)
existentes se pueden ampliar con el juego de ampliaci-
ón 0986610930 al volumen de suministro de Denox-
tronic-SetPC/LD (0 986 613 900). Sustituir el relleno
de espuma del maletín de Denoxtronic-SetPC/LD
(0986610500) por relleno de espuma del juego de
ampliación 0986610930. Ordenar el contenido del
maletín según la vista general, véase el capítulo3.3.
i El dispositivo de sujeción 0986610284 y la grapa
de sujeción 0986610499 ya no se necesitan.
i Para el dispositivo de pesaje y el peso de calibraci-
ón ya no se prevé ningún sitio dentro del maletín.
3. Descripción del producto
3.1 Uso previsto
El Denoxtronic-SetPC/LD (0 986 613 900) está pensa-
do para trabajar en el sistema de tratamiento posteri-
or de gases de escape Denoxtronic en turismos (PC,
Passenger Car) y en vehículos comerciales ligeros
(LD,Light Duty).
En combinación con un módulo KTS y el software
ESI[tronic]2.0, el producto Denoxtronic-SetPC/LD se
utiliza para el diagnóstico en vehículos con sistemas
de tratamiento posterior de gases de escape Bosch
Denoxtronic3.1/5.x.
3.3 Vista general del contenido del maletín

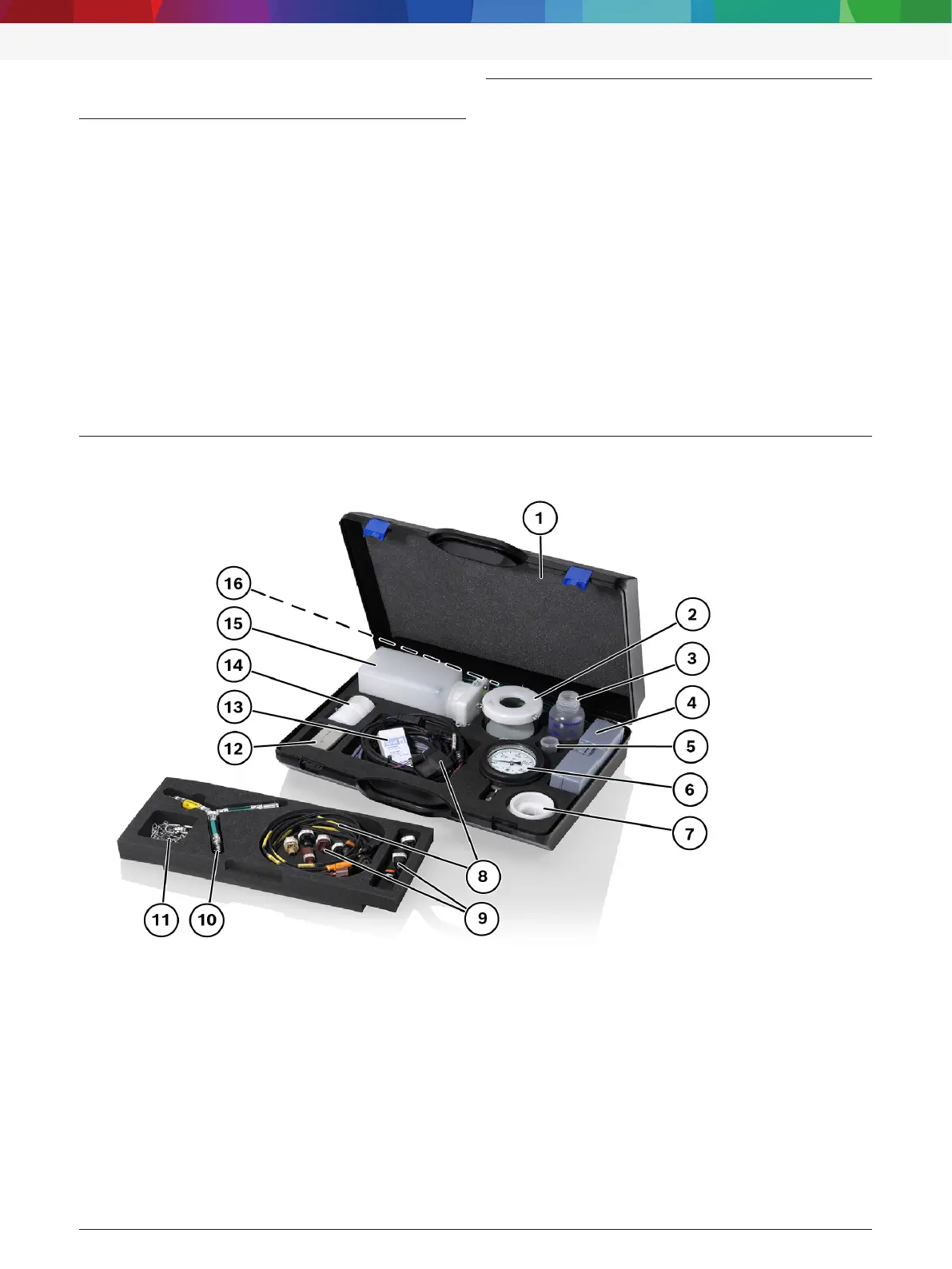

Abb. 1: Denoxtronic-SetPC/LD (0986613900)
1 Maletín, con relleno de espuma
2 Dispositivo de medición y papel secante, para la prueba del
patrón de pulverización
3 Recipiente de medición, para la prueba de la cantidad de
dosificación
4 Aparato de medición (refractómetro), para determinar la
concentración de AdBlue
5 Racor (para juntas), para montar los módulos de transporte
desmontados
6 Manómetro
7 Adaptador roscado
8 Cables de prolongación eléctricos
9 Conector de cierre
10 Tuberías de presión de comprobación (adaptador Y para
conexión manómetro)
11 Cadena, para adaptador (depósito de comprobación)
12 Grapas de sujeción
13 Recipiente con tiras de prueba, para comprobar si hay diésel
enAdBlue
14 Anillos adaptadores
15 Adaptador (depósito de comprobación), para comprobar los
módulos de transporte desmontados
16 Tuberías hidráulicas
