Descripción del producto | 0 986 613 900 | 49 | es
3.4 Volumen de suministro
i Los componentes marcados con asterisco (*)
representan el volumen de suministro del juego
de ampliación 0986610930. Además, al juego
de ampliación se le adjuntan otros 2 rellenos de
espuma nuevos para el maletín.
Denominación
Número de
referencia
Maletín, con relleno de espuma 0986613901
Tubería hidráulica 0986610501
Tubería hidráulica 0986610502
Cable de prolongación 0986610451
Cable de prolongación 0986610504
Tubería de presión de comprobación 0986610505
Tubería de presión de comprobación 0986610506
Cable de prolongación 0986610507
Cable de prolongación 0986610508
Manómetro 0986610510
Aparato de medición 0986610511
Tubería hidráulica 0986610512
Tubería hidráulica 0986610513
Recipiente de medición 0986610518
Cadena 0986610519
Dispositivo de medición 0986610352
Adaptador 0986613465
Papel secante 0986610564
Tiras de prueba 0986610521
Tubería hidráulica 0986610671
Conector de cierre 0986610452
Adaptador roscado * 1681032132
Anillo adaptador * 1681334041
Anillo adaptador * 1681334042
Anillo excéntrico * 1681334045
Grapa de sujeción * 1681290009
Grapa de sujeción * 1681290010
Grapa de sujeción * 1681290011
Cable de prolongación * 1684466067
Cable de prolongación * 1684466068
Cable de prolongación * 1684466069
Cable de prolongación * 1684466070
Cable de prolongación * 1684466071
Conector de cierre * 1684485487
Conector de cierre * 1684485488
Conector de cierre * 1684485489
Conector de cierre * 1684485490
Conector de cierre * 1684485491
Conector de cierre * 1684485492
Conector de cierre * 1684485493
Instrucciones de servicio * 1689989454
3.5 Accesorios especiales
Denominación
Número de
referencia
Dispositivo de pesaje 0986610838
Peso (para calibración dispositivo de pesaje) 0986610839
3.6 Descripción del funcionamiento
El sistema de tratamiento posterior de gases de es-
cape Denoxtronic reduce los óxidos nítricos de los ga-
ses de escape para cumplir los valores límite legales
de la norma de emisiones europea Euro6. Para ello,
en el caudal de gases de escape, antes del catalizador
SCR se inyecta con precisión una mezcla de agua-urea
(AdBlue). Se forma amoniaco, con en el que en el ca-
talizador SCR tiene lugar la transformación química
de los óxidos nítricos en vapor de agua y en nitrógeno
atmosférico.

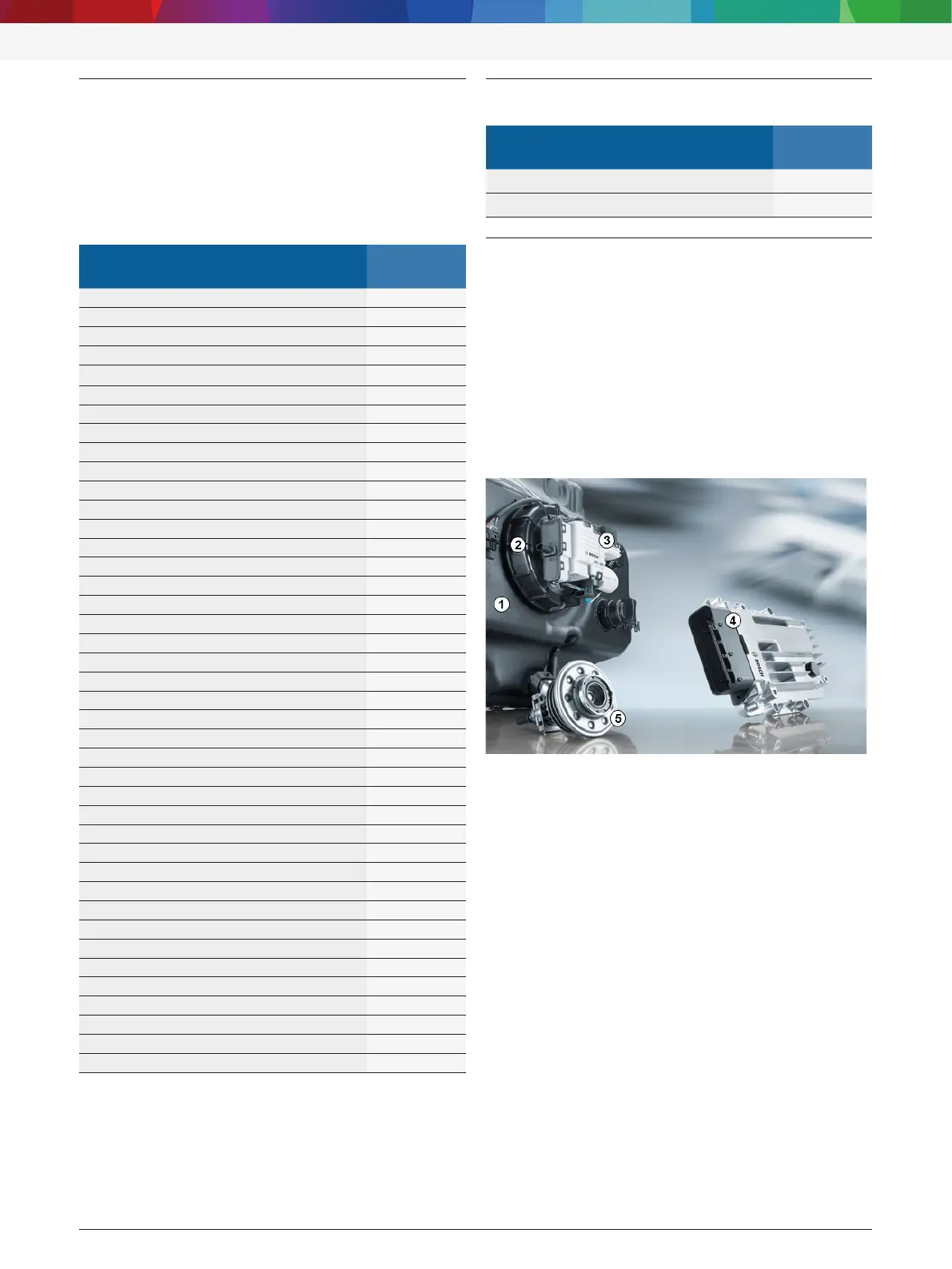

Abb. 2: Sistema de tratamiento posterior de gases de escape
Bosch Denoxtronic3.1
1 Depósito de AdBlue
2 Recipiente amortiguador
3 Módulo de transporte con bomba de transporte de AdBlue
4 Unidad de control de dosificación
5 Módulo de dosificación
El AdBlue se lleva en un depósito separado del vehí-
culo. En el depósito hay un recipiente amortiguador
que tiene una lanza de aspiración con filtro previo,
una calefacción, el sensor de nivel de llenado y un
sensor de temperatura. En el recipiente amortiguador
está dispuesto el módulo de transporte con la bom-
ba de transporte de AdBlue. La bomba transporta
AdBlue, con una presión controlada por un sensor,
del depósito hasta la válvula dosificadora de control
eléctrico del sistema de gases de escape. El filtro
previo del recipiente amortiguador en el lado de aspi-
ración y otro filtro en el lado de presión del módulo
de transporte mantienen las impurezas alejadas.
