RÉGLAGE DES BUTÉES FIXES À 90° ET 45°
Votre scie est dotée de butées fixes permettant de positionner
la lame à 90° et à 45° de la table avec rapidité et précision.
Pour éviter les blessures,
débranchez tou jours le cordon
d’alimentation avant de procéder à des réglages.
1. Tournant le volant de réglage de la hauteur 2 dans le sens
des aiguilles d'une montre et élevez la lame à la hauteur
maximum (Fig. 17).
RÉGLAGE DE LA BUTÉE FIXE À 0 DEGRÉ :
2. Desserrez la poignée de verrouillage de l'inclinaison de la
lame 1 et poussez le volant de réglage de la hauteur 2 aussi
loin que possible vers la gauche, puis serrez la poignée de
verrouillage de l'inclinaison de la lame 1 (Fig. 17).
3. Placez une équerre à combinaison sur la table avec un bout
de l'équerre contre la lame comme illustré (Fig. 18) et
vérifiez si la lame est à 90° par rapport à la table. Si la lame
n'est pas à 90 degrés par rapport à la table, desserrez la
poignée de verrouillage de l'inclinaison de la lame 1,
desserrez la vis de réglage à 90 degrés 4, desserrez la came
de butée de biseau à 90 degrés 5 et poussez le volant de
réglage de la hauteur jusqu'à ce que la lame soit à 90 degrés
par rapport à la table.
4. Serrez la poignée de verrouillage de l'inclinaison de la lame
1, tournez la came de butée de biseau 5 jusqu'à ce qu'elle
entre en contact avec le logement de la butée de biseau 7,
puis serrez la vis de réglage à 90 degrés 4.
5. Desserrez la vis de réglage 6 et ajustez l'indicateur 3 pour
produire une lecture de 0 degré sur l'échelle graduée des
biseaux.
RÉGLAGE DE LA BUTÉE FIXE À 45 DEGRÉS :
6. Desserrez la poignée de verrouillage de l'inclinaison de la
lame 1 et poussez le volant de réglage de la hauteur 2 aussi
loin que possible vers la droite, puis serrez la poignée de
verrouillage de l'inclinaison de la lame 1.
7. Placez une équerre à combinaison sur la table avec un bout
de l'équerre contre la lame comme illustré (Fig. 19) et
vérifiez si la lame est à 45° par rapport à la table. Si la lame
n'est pas à 45 degrés par rapport à la table, desserrez la
poignée de verrouillage de l'inclinaison de la lame 1,
desserrez la vis de réglage à 45 degrés 8, desserrez la came
de butée de biseau à 45 degrés 9 et poussez le volant de
réglage de la hauteur jusqu'à ce que la lame soit à 45 degrés
par rapport à la table.
8. Serrez la poignée de verrouillage de l'inclinaison de la lame
1, tournez la came de butée de biseau à 45 degrés 9 jusqu'à
ce qu'elle entre en contact avec le logement de la butée de
biseau 7, puis serrez la vis de réglage à 45 degrés 8.
Remarque : Votre équipement GTS1031 est capable de réaliser
une coupe en biseau jusqu’à 47 degrés à gauche et -2 degrés
à droite. Pour atteindre ces points, suivez la procédure ci-
dessus et changez la position des butées suivant les besoins.
Réglages
8
9

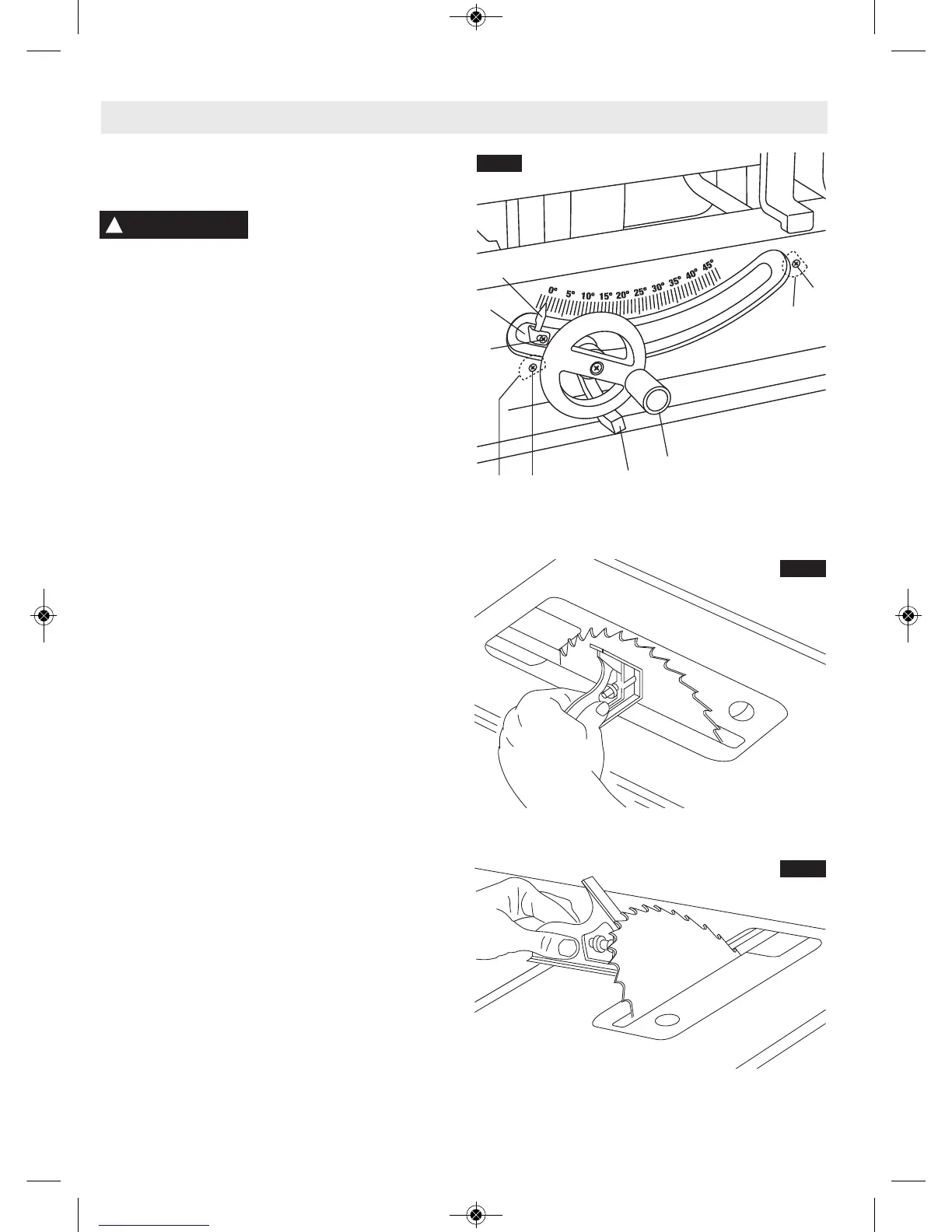

FIG. 17
